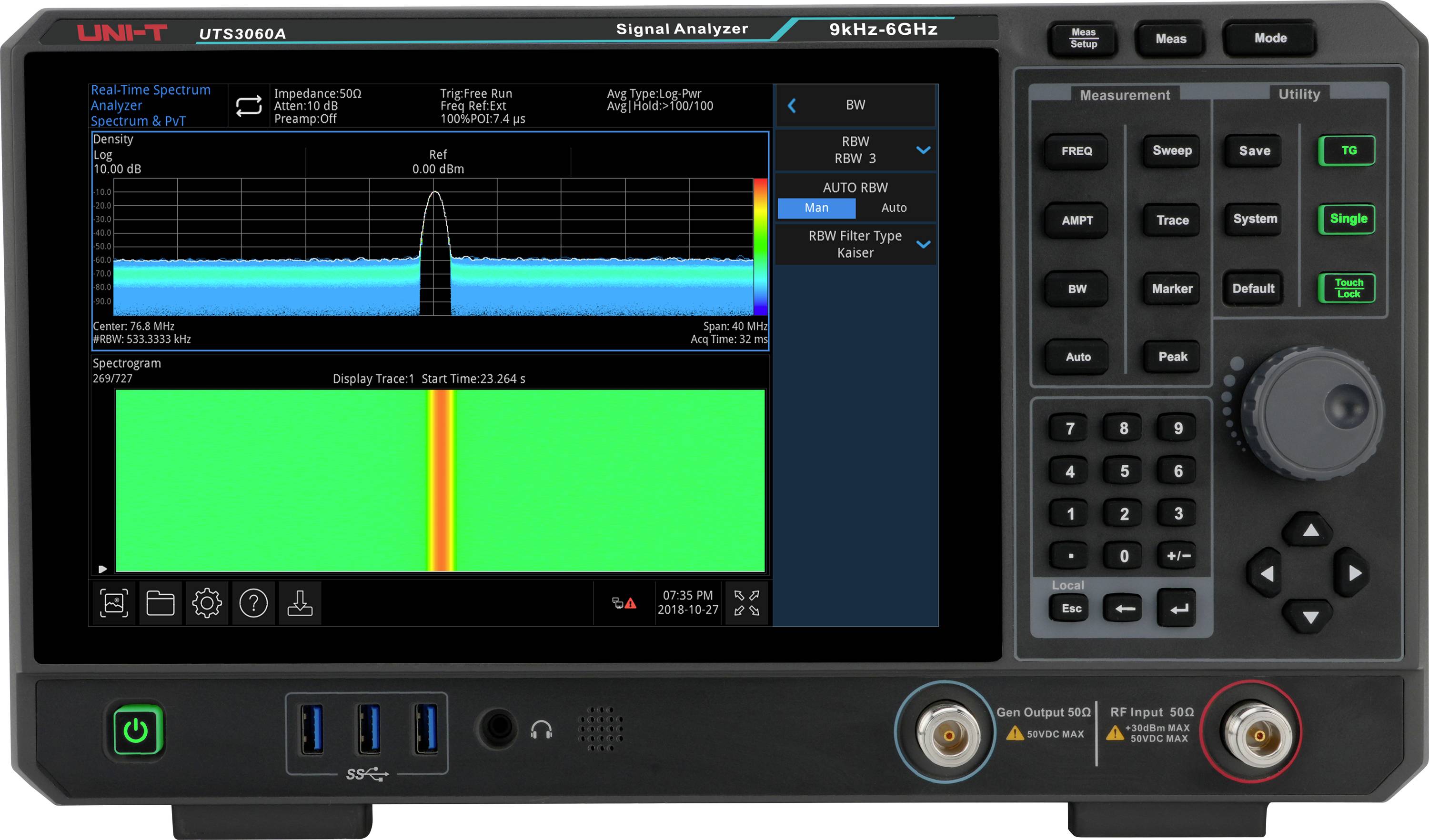

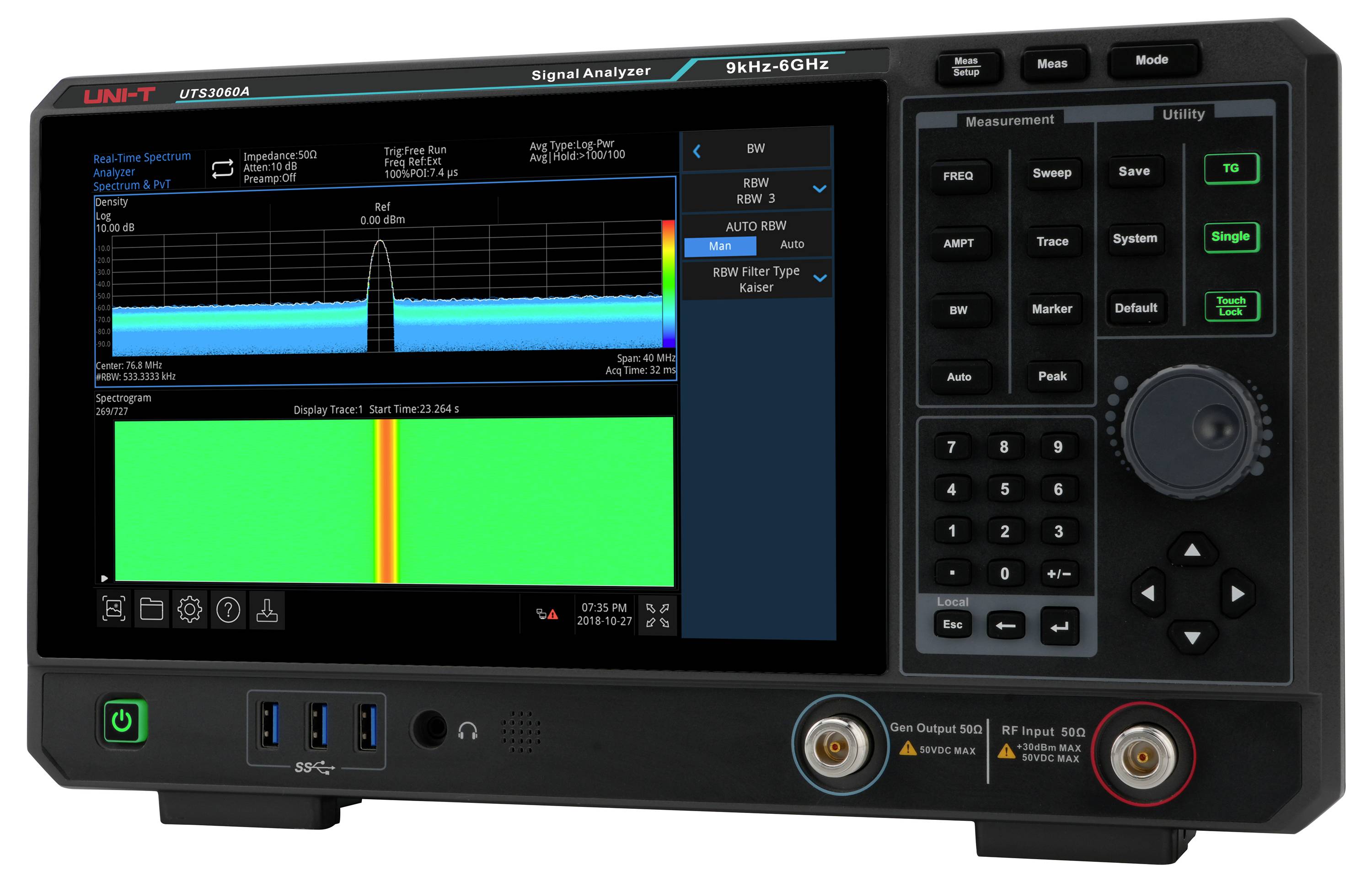

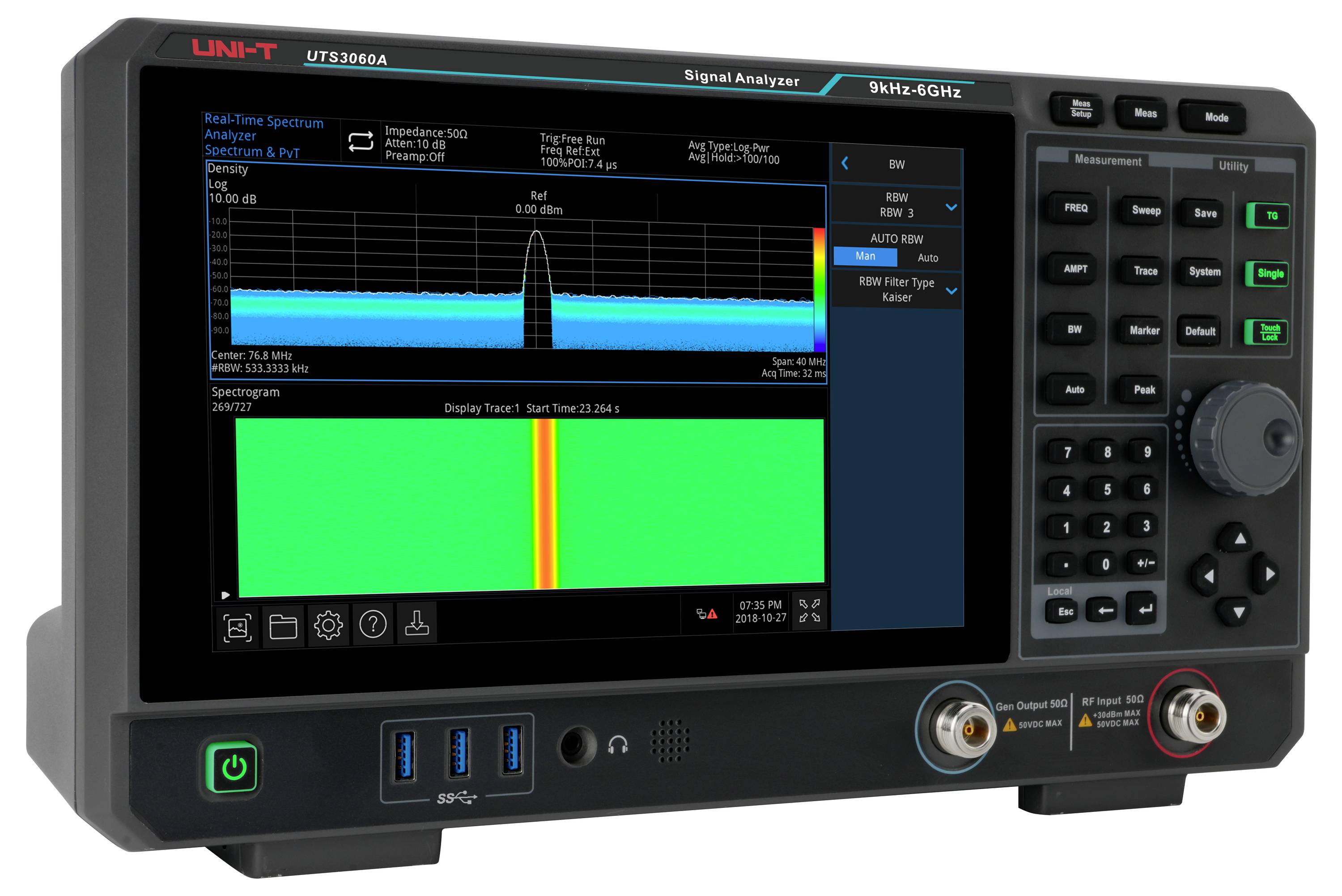

Uni-T UTS3060A spectrum analizator 6 GHz
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (10.015,00 € / Kos)
10.015,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T UTS3060A spectrum analizator 6 GHz
- Frekvenčno območje: 9 kHz – 6,0 GHz
- Širokopasovna širina: 1 Hz – 10 MHz
- Fazni šum: –100 dBc/Hz pri 10 kHz
- DANL (povprečna raven hrupa): -165 dBm
- Generator sledenja: Standardni
- Zaslon: 10,1-palčni TFT LCD (zaslon na dotik)
- Pasovna širina analize: 40 MHz (neobvezno)
Tehnične specifikacije
- 6 pasov
- Vrsta izdelka
spectrum analizator
- Pasovna širina
6 GHz
- Stopnja vzorčenje na kanal
51.2 MSa/s
- Število analognih vhodov maks.
1
- Vhodi
RF vhod
- Mere
(Š x V) 378 mm x 218 mm
- Teža
4.96 kg
- Maks. število digitalnih vhodov
1
- Širina
378 mm
- Višina
218 mm

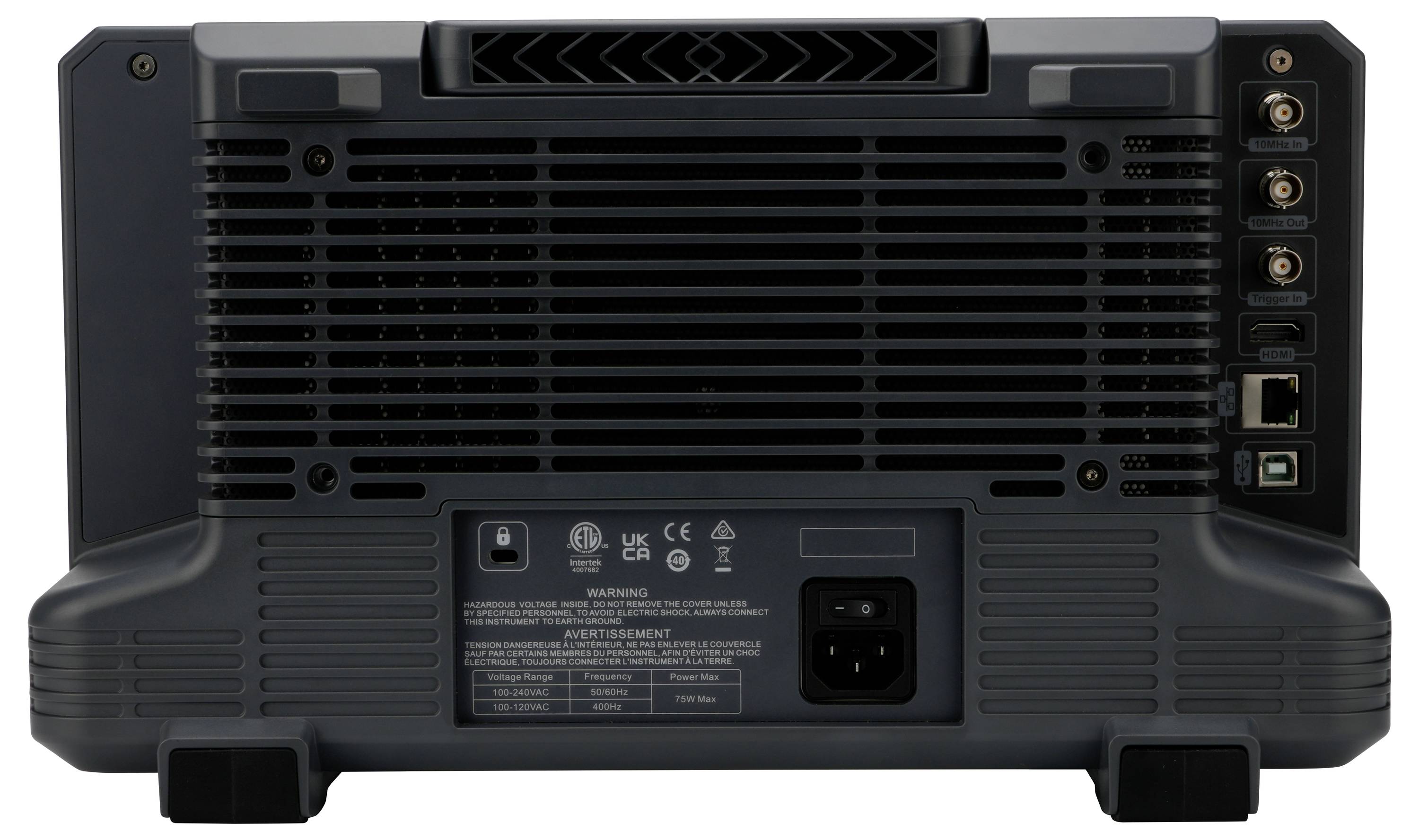

- Vmesnik
USB naprava
USB-host
LAN
HDMI
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3532364 Uni-T UTS3060A spectrum analizator 6 GHz
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3532364 Uni-T UTS3060A spectrum analizator 6 GHz
Navodila za uporabo in varnost 3532364 Uni-T UTS3060A spectrum analizator 6 GHz
Navodila za uporabo in varnost 3532364 Uni-T UTS3060A spectrum analizator 6 GHz
Opis
UTS3060A je vsestranski analizator signalov za raziskave in razvoj, proizvodnjo in izobraževanje s frekvenčnim območjem od 9 kHz do 6,0 GHz. Podpira analizo spektra v realnem času, analizo vektorskih omrežij (VNA), analizo vektorskih signalov (VSA) in analizo EMI ter je idealen za avtomatske krmilne sisteme in raznolike zahteve testiranja.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Frekvenčno območje: od 9 kHz do 6,0 GHz
- Prikazana povprečna raven šuma (DANL): -165 dBm/Hz (tipično)
- Fazni šum: manj kot -100 dBc/Hz (odmik 10 kHz, tipično)
- Natančnost amplitude: manj kot 0,7 dB
- Vzorčne točke: do 40.001
- Najmanjša pasovna širina ločljivosti (RBW): 1 Hz
- Generator sledenja (TG): Privzeto
- Vektorska omrežna analiza (VNA): Standardna
- Način spektralne analize v realnem času (RTSA): z gostoto verjetnosti in prikazom spektra, standardna pasovna širina 10 MHz
- Izbirna pasovna širina v realnem času (RTSA): do 40 MHz
- Na voljo so različni načini sprožilca in predloge sprožilca.
- Funkcije merjenja z enim gumbom (neobvezno)
- Funkcija analize EMI (neobvezno)
- Analiza analogne demodulacije (neobvezno)
- Vektorska signalna analiza (neobvezno)
- 10,1-palčni večdotični HD-zaslon (1280 × 800)
- Podpira ukaze SCPI (standardni ukazi za programabilne instrumente)
Obseg dostave
- 1x UTS3060A (analizator signalov, 9 kHz - 6,0 GHz)
- 1x napajalni kabel
- 1x USB 2.0 kabel za tiskalnik, 1,5 m, USB AB
- 1x sredstvo proti rosenju, 3 g
- 1x potrdilo o kalibraciji
- 1x Varnostna navodila (večjezična)
- 1x Vodnik za hiter začetek (angleščina)
Namigi
Možnosti za serijo UTS3000A:
UTS3000A-EMI – možnost merjenja EMI za serijo UTS3000A
UTS3000A-AMK – Razširjene merilne funkcije za serijo UTS3000A
UTS3000A-AMA – Merjenje analogne demodulacije za serijo UTS3000A
UTS3000A-B40 – možnost analize RTSA 40 MHz za serijo UTS3000A
UTS3000A-I/Q – možnost analize I/Q za serijo UTS3000A
UTS3000A-VSA – Možnost analize digitalne demodulacije za serijo UTS3000A
Drugi modeli v seriji UTS3000A:
UTS3084A – 9 kHz – 8,4 GHz, pasovna širina ločljivosti 1 Hz – 10 MHz, občutljivost -165 dBm, 10,1-palčni zaslon na dotik, z generatorjem sledenja
UTS3036A – 9 kHz – 3,6 GHz, pasovna širina ločljivosti 1 Hz – 10 MHz, občutljivost -165 dBm, 10,1-palčni zaslon na dotik, z generatorjem sledenja
