Uni-T UTS5026A spectrum analizator 9 kHz, 26.5 GHz
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (38.065,00 € / Kos)
38.065,00 €
plus 30,00 €
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti

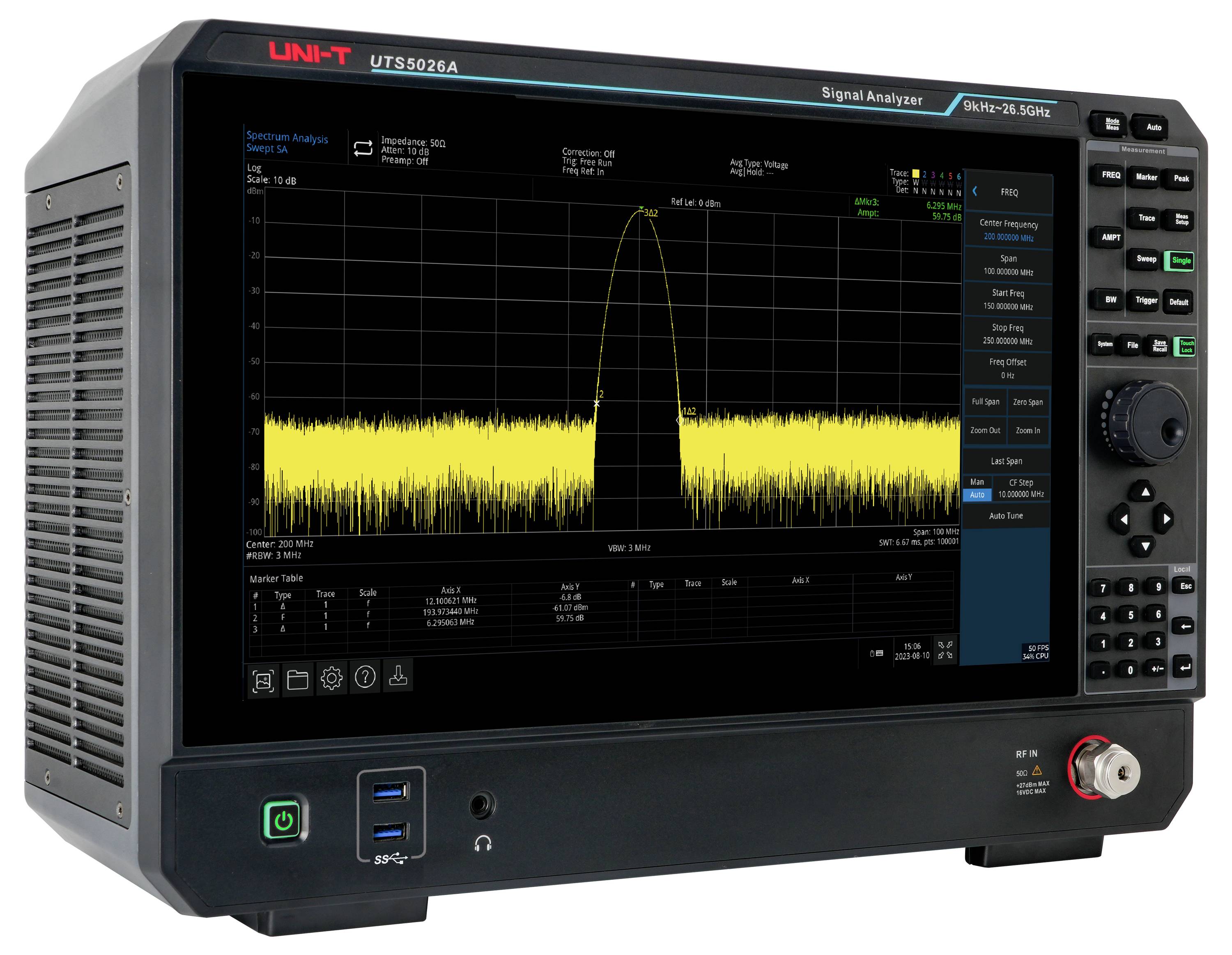

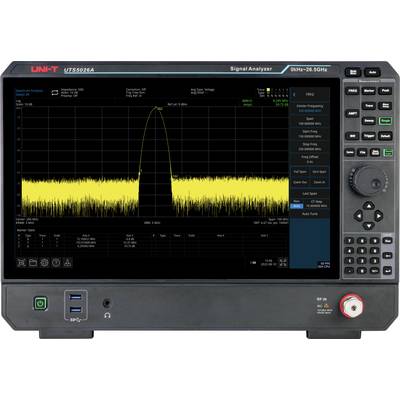

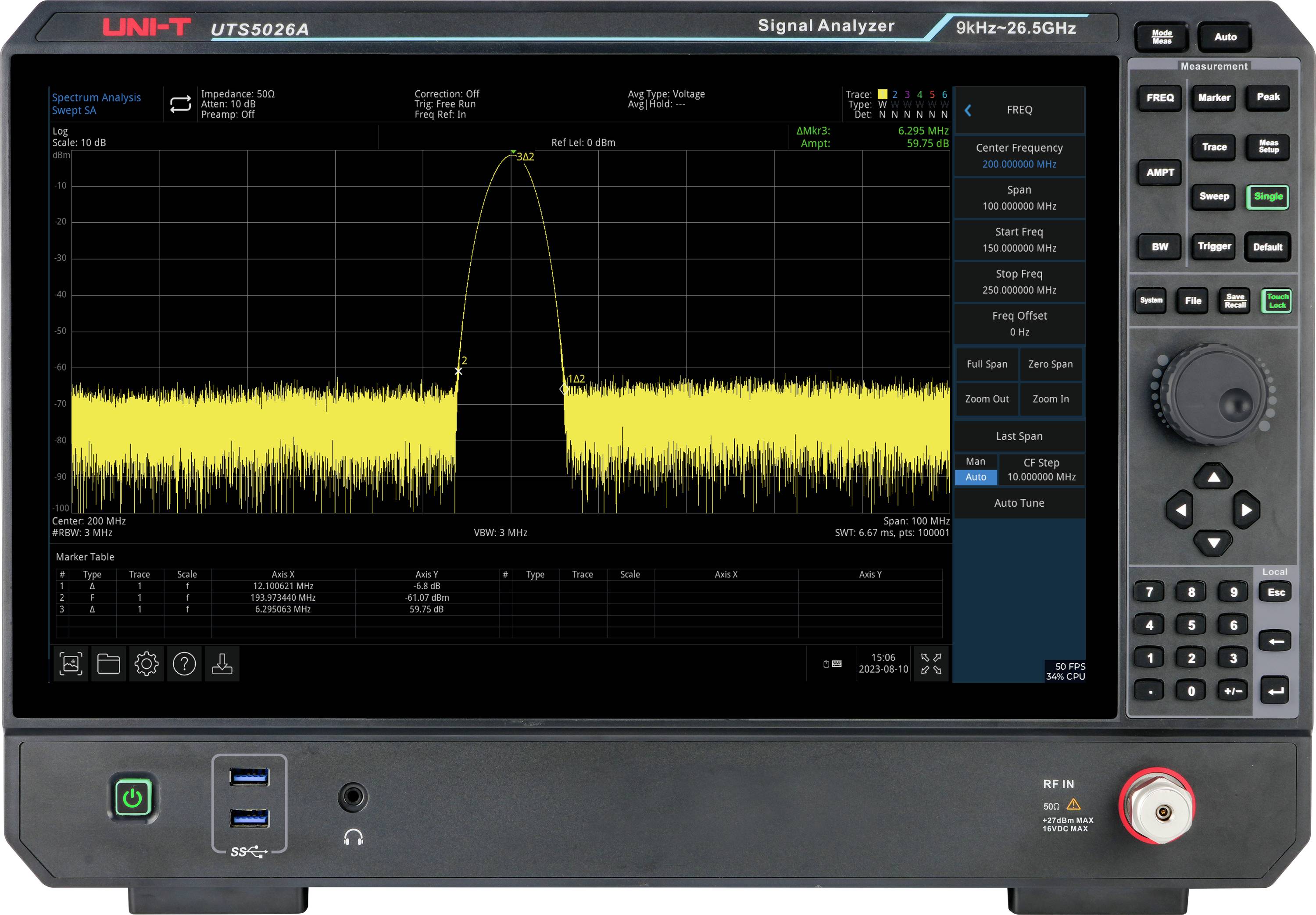

Uni-T UTS5026A spectrum analizator 9 kHz, 26.5 GHz
- Frekvenčno območje: 9 kHz – 26,5 GHz
- DANL: Do -163 dBm (tipično)
- Fazni šum: manj kot –107 dBc/Hz pri 10 kHz odmiku (tipično)
- Točke zamika: do 100.001 za visoko ločljivost
- RBW: 1 Hz – 3 MHz (v korakih po 10 %) in fiksne vrednosti 4, 5, 6, 8 MHz
- Zaslon: 15,6-palčni TFT LCD zaslon na dotik
Tehnične specifikacije
- Delovna temperatura: 0 - 40 °C
- 15,6-palčni zaslon na dotik Full HD 1920 x 1080
- DANL do -163 dBm
- Točke skeniranja
- Modularne meritve (EMI, VSA, LTE/NR itd.)
- Vrsta izdelka
spectrum analizator
- Pasovna širina
9 kHz
26.5 GHz
- Stopnja vzorčenje na kanal
1 MSa/s
- Število analognih vhodov maks.
1
- Izhodni nivo
-170 - 30 dBm
- Mere
(Š x V) 445 mm x 311 mm
- Teža
11 kg
- Širina
445 mm
- Višina
311 mm

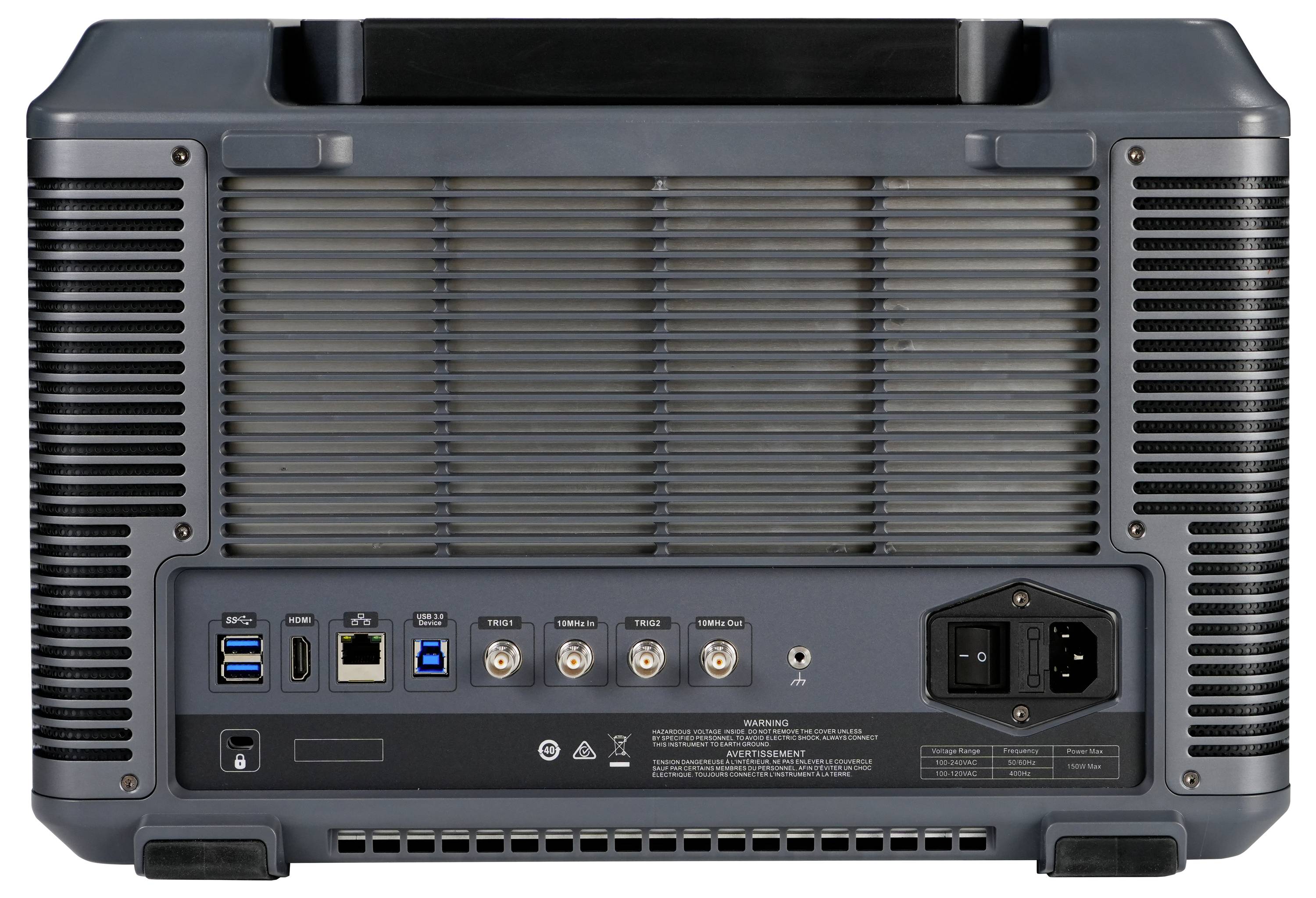

- Vmesnik
USB naprava
USB-host
LAN
HDMI
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3532357 Uni-T UTS5026A spectrum analizator 9 kHz, 26.5 GHz
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3532357 Uni-T UTS5026A spectrum analizator 9 kHz, 26.5 GHz
Navodila za uporabo in varnost 3532357 Uni-T UTS5026A spectrum analizator 9 kHz, 26.5 GHz
Navodila za uporabo in varnost 3532357 Uni-T UTS5026A spectrum analizator 9 kHz, 26.5 GHz
Opis
Serija UNI-T UTS5026A je zmogljiv analizator signalov s frekvenčnim območjem od 9 kHz do 26,5 GHz. Idealno je primeren kot centralna merilna naprava za izdelavo avtomatiziranih testnih sistemov in hkrati izpolnjuje različne zahteve glede testiranja in uporabe na področjih, kot so raziskave in razvoj, testiranje v proizvodnji ter izobraževanje in usposabljanje.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Operacijski sistem: Združljiv z Windows 10 ali novejšim
- Frekvenčno območje: 9 kHz – 26,5 GHz
- DANL: Do -163 dBm (tipično)
- Fazni šum: do -107 dBc/Hz pri 1 GHz, odmik 10 kHz
- Točke zamaha: Do 100.001 točk na zamah
- RBW: Najmanjša ločljivost od 1 Hz
- Preizkus uspešnosti/neuspešnosti: Samodejna primerjava toleranc s preverjanjem mejnih vrednosti
- Večsledni prikaz: sočasen prikaz do 6 merilnih krivulj
- Hitro merjenje: Razširjene funkcije merjenja z eno tipko (neobvezno)
- Predmeritev EMI: Integrirana predmeritev EMC analize (neobvezno)
- Analogna demodulacija: funkcije analize AM/FM/PM (neobvezno)
- Digitalna demodulacija: Podpora za digitalne standarde (neobvezno)
- Zaslon: 15,6-palčni TFT-LCD z ločljivostjo 1920 × 1080
- Več vmesnikov: Podpora za tipkovnico, miško, naprave za shranjevanje, povezavo z računalnikom, daljinski upravljalnik, spletni nadzor, sinhronizacijo naprav, funkcije spremljanja in zvočne alarme
Obseg dostave
- 1x UTS5026A (analizator signalov, 9 kHz - 26,5 GHz)
- 1x napajalni kabel
- 1x podatkovni kabel USB 3.0, 1 m, USB AB
- 1x Sprednji pokrov
- 1x 2,92 adapter, ženski konektor na obeh straneh
- 1x sredstvo proti rosenju, 3 g
- 1x potrdilo o kalibraciji
- 1x Varnostna navodila (večjezična)
- 1x Vodnik za hiter začetek (angleščina)
Namigi
Možnosti programske opreme
UTS5000A-P26 – Predojačevalnik za 26,5 GHz.
UTS5000A-AMK – Razširjene merilne funkcije za serijo UTS5000A.
UTS5000A-AMA – Merjenje analogne demodulacije za serijo UTS5000A.
UTS5000A-EMI – Analiza EMI za serijo UTS5000A.
