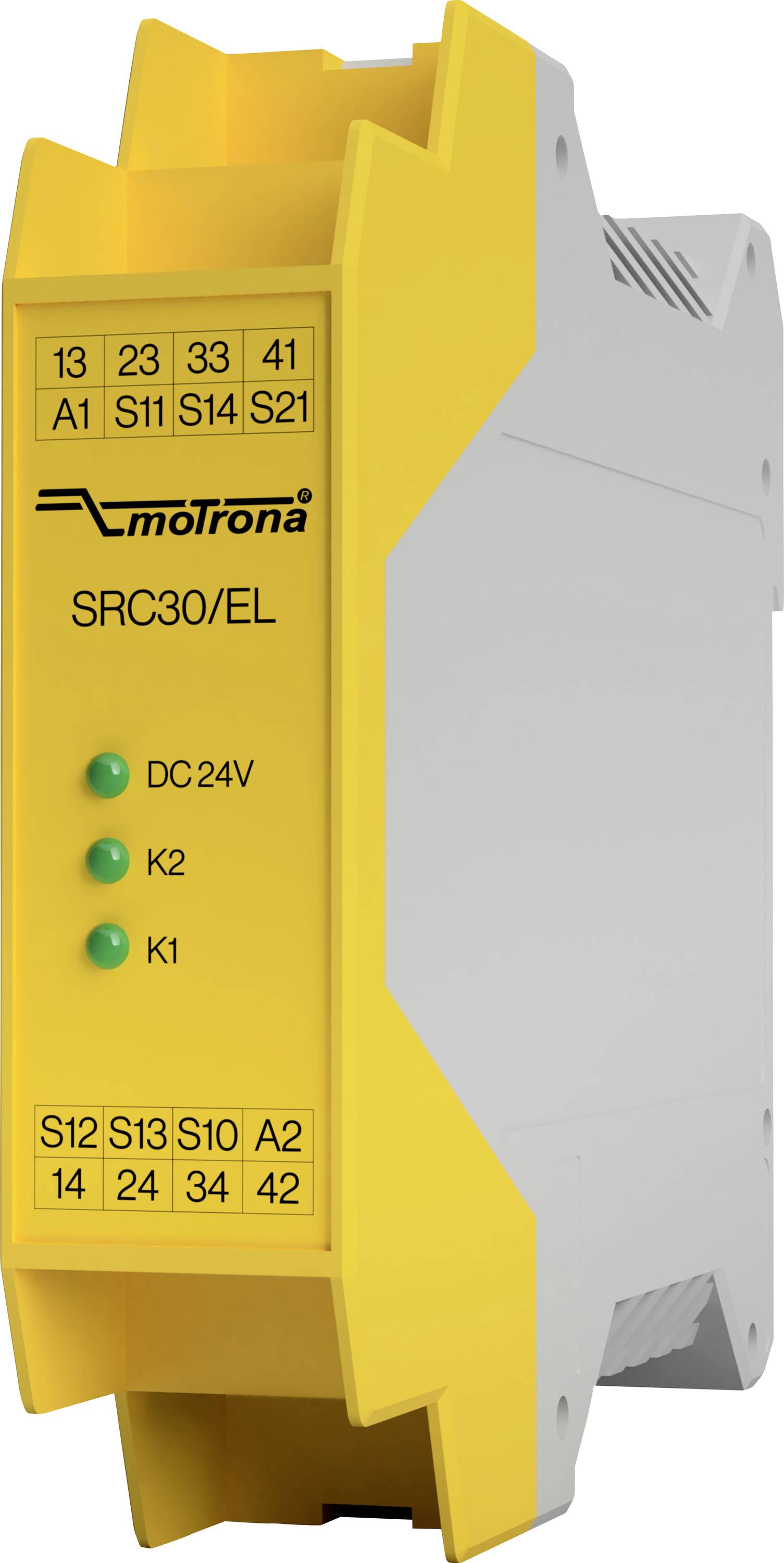

varnostni rele 8382.6730.EL Motrona Delovna napetost: 24 V/DC 3 zapiralo, 1 odpiralo ročni/samodejni ponovni zagon 1 kos
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
varnostni rele
Delovna napetost
24 V/DC
Vrsta
8382.6730.EL
Čas odziva
50 ms
Podatkovni list izdelka (PDF)
Število
Skupaj (275,00 € / Kos)
275,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Ohišje – Montaža: na 35 mm DIN letev
- Ohišje – Teža: približno 150 g
- Napajanje – pri nazivni napetosti: 2,6 W
- Napajanje – Vklopni tok A1: 5 A (pribl. 250 µs) Čas filtra Izklopni testni impulzi /
- (A1 / S12 / S14) – Preizkus v temi: največ 3 ms (širina testnega impulza) / 500 ms (frekvenca testnega impulza) Preizkusni impulzi ob vklopu /
- (A1 / S12 / S14) – Svetli test: največ 1 ms (širina testnega impulza) / 500 ms (frekvenca testnega impulza)
- (A1 / S12 / S14) – Opomba: Zagotoviti je treba, da morebitni aktivacijski impulzi (preizkus svetlosti), ki jih pošlje oddajnik signala, ne povzročijo kratkotrajne aktivacije varnostnega releja in ga je zato treba načeloma deaktivirati.
- Preklopna zmogljivost – AC: 250 V, 2000 VA, 8 A ohmska obremenitev; varnostni kontakti 250 V, 3 A za AC-15; 250 V, 500 VA, 2 A ohmska obremenitev
- Preklopna zmogljivost – (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A za ohmsko obremenitev 6 preklopnih ciklov/min. 24 V, 3 A za DC-13 Skupni termični tok I Maks. 5 A na kontakt (glejte krivuljo mejne vrednosti skupnega toka)
- Preklopna zmogljivost – signalni kontakti (41–42) DC: 30 V, 60 W, 2 A za uporovno obremenitev
- Preklopna zmogljivost – minimalna kontaktna obremenitev: 5 V, 10 mA
- Zaščita kontakta – normalno zaprt kontakt: 10 A gG
- Zaščita dotika – odpirač: 6 A gG
- Zaščita kontakta – zakasnitev vklopa:< 50 ms
- Zakasnitev izklopa – Krmiljenje preko: A1< 40 ms; S12 ali S13/S14< 20 ms
- Zakasnitev izklopa – Čas ponovnega zagona:< 500 ms
- Zakasnitev izklopa – presek vodnika: 0,14–2,5 mm²
- Pritezni moment – min.: 0,5 Nm
- Pritezni moment – maks.: 0,6 Nm
- Pritezni moment – kontaktni material: AgSnO2
- Pritezni moment – življenjska doba kontaktov: mehanska približno 1 x 10⁷
- Pritezni moment – Preskusna napetost: 2,5 kV (krmilna napetost / kontakti) Nazivna impulzna vzdržna napetost,
- Pritezni moment – Nazivna izolacijska napetost: 250 V Stopnja onesnaženosti /
- Temperatura okolice – Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Vrsta embalaže
Piece
- Vrsta izdelka
varnostni rele
- Vrsta
8382.6730.EL
- Delovna napetost
24 V/DC
- Čas odziva
50 ms
- Kontakt
3 zapiralo
1 odpiralo
- Preklopna napetost (maks.)
250 V/AC
- Maks. preklopna moč
2000 VA
240 W
- Raven učinkovitosti
PL e
- Stopnja varnostne integritete
SIL 3
- Kategorija varnosti
4
- Značilnosti
ročni/samodejni ponovni zagon
IP20
- Delovna temperatura min.
-15 °C
- Delovna temperatura (maks.)
55 °C
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3805211 varnostni rele 8382.6730.EL Motrona Delovna napetost: 24 V/DC 3 zapiralo, 1 odpiralo ročni/samodejni ponovni zagon 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3805211 varnostni rele 8382.6730.EL Motrona Delovna napetost: 24 V/DC 3 zapiralo, 1 odpiralo ročni/samodejni ponovni zagon 1 kos
Opis
Varnostni rele zagotavlja visoko zaščito s tremi integriranimi varnostnimi releji in je združljiv z različnimi tipi dajalnikov. Zaradi certifikatov v skladu z EN 81-20 in EN 81-50 je idealen za uporabo v dvigalnih sistemih, pa tudi za nadzor varnostnih naprav na strojih in obratih. Kompaktna zasnova omogoča integracijo v obstoječe krmilne omare, LED-indikatorji stanja pa omogočajo enostavno diagnostiko in zagon. Zahvaljujoč prilagodljivemu vrednotenju različnih virov signalov ponuja varnostni rele ekonomično in vsestransko rešitev za aplikacije z večjimi varnostnimi zahtevami.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 3 varnostni kontakti za takojšnjo uporabo
- 1 stik za neposredno poročanje
- Priključitev: gumbov za izklop v sili, mehanskih varnostnih stikal, brezkontaktnih varnostnih stikal, varnostnih komponent z izhodi OSSD
- Enokanalno ali dvokanalno delovanje
- Povratna zanka za spremljanje kontaktorjev ali razširitvenih modulov, ki so priključeni na vhod
- Ciklično spremljanje izhodnih kontaktov
- Prikaz stanja preklopa in napajanja preko LED diode
- Samodejni ali ročni zagon
- Nadzor navzkrižnega stika in zemeljskega stika
- Uporaba do SIL3/PLe, kategorija 4
- (EN ISO 13849-1 / EN IEC 62061 / EN 61508)
Obseg dostave
- Navodila.
