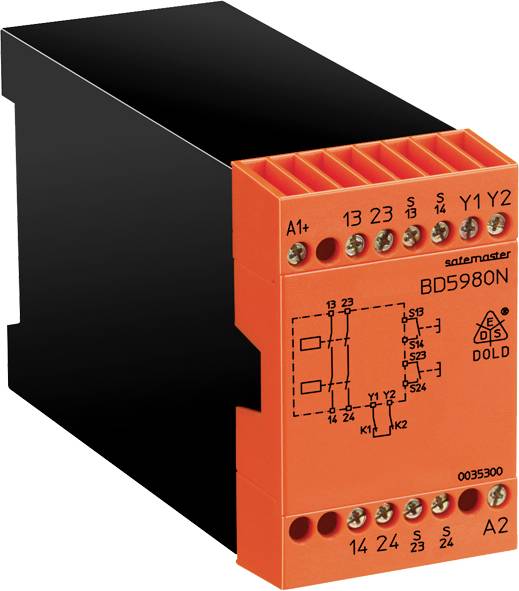

varnostni rele BD5980N.02 DC24V Dold Delovna napetost: 24 V/DC 2 zapiralo (Š x V x G) 45 x 74 x 121 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
varnostni rele
Priključek
vijačna sponka
Delovna napetost
24 V/DC
Vrsta
BD5980N.02 DC24V
Čas odziva
30 ms
Podatkovni list izdelka (PDF)
Število
Skupaj (465,00 € / Kos)
465,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
varnostni rele BD5980N.02 DC24V Dold Delovna napetost: 24 V/DC 2 zapiralo (Š x V x G) 45 x 74 x 121 mm 1 kos
- Kompaktno, dvoročno krmiljenje, pripravljeno za povezavo
- Prihranek stroškov z odpravo običajnih krmilnikov kontaktorjev
- Nadzor zunanjih kontaktorjev za povečanje števila kontaktov prek povratne zanke Y1 - Y2
- Tipsko preizkušeno vezje v skladu z zahtevami združenja za zavarovanje odgovornosti delodajalcev
Tehnične specifikacije
- Napetostno območje: AC 0,8 ... 1.1 ZN
- pri 10% preostalega valovanja: DC 0,9 ... 1.2 ZN
- pri 48% preostalega valovanja: DC 0,8 ... 1.1 ZN
- Nazivna poraba: AC 24 V ... 230 V 4,0 VA
- DC 24 V 2,5 W.
- Nazivna frekvenca: 50/60 Hz
- Čas zakasnitve zahteve po sočasnosti: 0,5 s
- Krmilni kontakti: 2 x 1 normalno odprt kontakt
- Tok prek krmilnih kontaktov: 35 mA pri 24 V.
- Kontrolni vodi ne smejo presegati dolžine 30 m in morajo biti položeni ločeno od kablov.
- Zaščita naprave: interno s PTC
- Vrsta kontakta: Rele pozitivno gnan
- Nazivna izhodna napetost: 250 V AC
- DC: glej krivuljo meje loka
- Toplotni tok Ith: glej krivuljo mejne vrednosti neprekinjenega toka
- Preklopna zmogljivost v skladu z AC 15: 3 A / AC 230V IEC / EN 60 947-5-1
- na osnovi AC 15: 6 A / AC 230V pri 0,25 Hz
- v skladu z DC 13: 2 A / DC 24 V IEC / EN 60 947-5-1
- na osnovi DC 13: 6 A / DC 24 V pri 0,1 Hz
- Električna življenjska doba pri AC 230 V, 6 A, cos ϕ = 1:>5 x 105 Preklopni cikli
- Dovoljena frekvenca vklopa: največ 1200 preklopnih ciklov / h
- Moč kratkega stika
- največja varovalka: 6 A gG / gL IEC / EN 60 947-5-1
- največji odklopnik: C 10 A
- Mehanska življenjska doba: 10 x 106 Preklopni cikli
- Vrsta izdelka
varnostni rele
- Vrsta
BD5980N.02 DC24V
- Priključek
vijačna sponka
- Delovna napetost
24 V/DC
- Čas odziva
30 ms
- Kontakt
2 zapiralo
- Preklopna napetost (maks.)
230 V/AC
- Preklopni tok maks.
6 A
- Raven učinkovitosti
PL c
- Stopnja varnostne integritete
SIL 1
- Kategorija varnosti
1
IP20
IP40
- Delovna temperatura min.
-15 °C
- Delovna temperatura (maks.)
+55 °C
- Globina
121 mm
- Širina
45 mm
- Višina
74 mm
- Mere
(Š x V x G) 45 x 74 x 121 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359268 varnostni rele BD5980N.02 DC24V Dold Delovna napetost: 24 V/DC 2 zapiralo (Š x V x G) 45 x 74 x 121 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359268 varnostni rele BD5980N.02 DC24V Dold Delovna napetost: 24 V/DC 2 zapiralo (Š x V x G) 45 x 74 x 121 mm 1 kos
Opis
BD 5980N se uporablja za varnostno sproščanje in prekinitev varnostnega kroga. Uporablja se lahko za zaščito ljudi in strojev v aplikacijah z dvoročnimi stikali pri pritisku na
Obdelava kovin, pa tudi drugi delovni stroji z nevarnimi zapiralnimi gibi po EN 574, kategorija III A.
Uporaba pri krmiljenju delovnih strojev z nevarnimi zapiralnimi gibi za spremljanje istočasnosti v skladu z EN 574, kategorija III A.
· Odgovarja
Raven zmogljivosti (PL) c in kategorija 1 v skladu z EN ISO 13849-1: 2008
Omejitev zahtev za SIL (SIL CL) 1 v skladu z IEC / EN 62061
Raven integritete varnosti (SIL 1) v skladu z IEC / EN 61508
Kategorija 1 po EN 954-1
Stopnja zaščite tipa III-A v skladu z EN 574
· Priključek vodnika: tudi 2 x 1,5 mm2 nasedla žica z tulcem in plastičnim ovratnikom DIN 46 228-1 / -2 / -3 / -4 ali 2 x 2,5 mm2 nasedla žica z tulkom DIN 46 228-1 / -2 / -3
· 2 normalno odprta kontakta
· Širina 45 mm
Besedilo je strojno prevedeno.
