Slika je simbolična

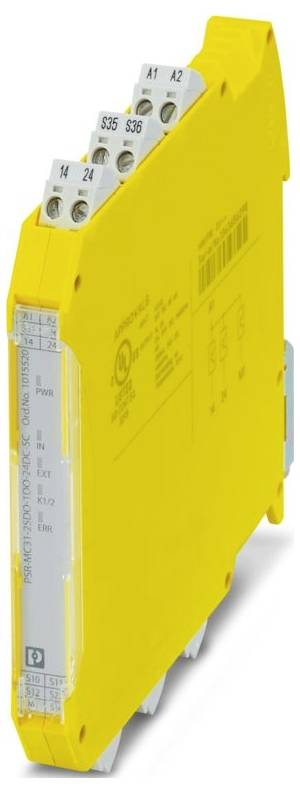

varnostni rele PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Delovna napetost: 24 V/DC 1 PNP (Š x V x G) 12.5 x 112.2 x 114.
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
varnostni rele
Priključek
vijačni priključek
Delovna napetost
24 V/DC
Vrsta
PSR-MC31-2SDO-1DO-24DC-SC
Podatkovni list izdelka (PDF)
Število
Skupaj (204,99 € / Kos)
204,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PSRmini
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 12
- širina 12,5 mm
- Višina 112,2 mm
- Globina: 114,5 mm
- Material ohišja: PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 70 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -40 °C ... 70 °C
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 5 g
- Dolžina odstranjevanja izolacije: 7 mm
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 3,1 W (UB = 30 V, IL1 = IL2 = 2,4 A)
- Zaščitni razred: II (EN 50178)
- Izhodna napetost: ≥ 23 V DC (Us - 1 V)
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Dolžina kabla: 100 m
- Poraba toka: 7 mA
- Priključek vodnika: Priključek vodnika
- Preklopna frekvenca: 1 Hz (uporna, induktivna, kapacitivna)
- Tok: maks. 100 mA
- Navodila za namestitev: glejte krivuljo zmanjšanja nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 75 % (povprečno, občasno 85 %, brez kondenzacije)
- Šok: 30 g
- Napetost: približno 22 V DC (Us - 2 V)
- Zaščitno vezje: Vezje prostega teka za induktivne obremenitve
- Indikator stanja: 3 x LED (zelena)
- Oznaka: A1/A2
- Uporaba: Zaustavitev v sili; varnostna vrata; stopniščne preproge; svetlobne zavese
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: maks. 4,8 A (Δt = 10 ms)
- Maks. izhodni tok 2,4 A
- Opis izhoda: PNP; ni varnostno usmerjen
- Največji vklopni tok: 500 mA (Δt = 1 ms pri Us)
- Indikator delovne napetosti: 1 x LED (zelena)
- Minimalni tok obremenitve: 2 mA
- Uhajalni tok: maks. 1 mA (v varnem stanju)
- Nazivna izolacijska napetost: 50 V AC
- Nazivna napajalna napetost krmilnega tokokroga US: 24 V DC -20 % / +25 % (zunanje varovano)
- Nazivni krmilni tok IS: tipično 54 mA (brez obremenitve)
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Tipičen odzivni čas:< 200 ms (samodejni zagon);< 175 ms (ročni, nadzorovan zagon)
- Časi: Časi
- Tip. Čas oblačenja v ZDA:< 200 ms (ko je A1 krmiljen pri Us)
- Čas ponovnega zagona: 250 ms (po zahtevi varnostne funkcije); 100 ms (čas pripravljenosti po aktivaciji senzorskih vezij med ročnim zagonom)
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Glejte podatkovni list, poglavje "Koordinacija izolacije".
- Čas filtra: največ 1,5 ms (širina testnega impulza, nizki testni impulzi); hitrost testnega impulza = 5 x širina testnega impulza
- Število izhodov: 1
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven zmogljivosti (PL): e
- Stopnja varnostne integritete (SIL): 3
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 75 % (povprečno, občasno 85 %, brez kondenzacije)
- Opis vhoda: varnostno usmerjen; IEC 61131-2 tip 3
- Število vhodov: 1
- Indikator napake: 1 x LED (rdeča)
- Vhodna napetost signala "0": 0 V DC ... 5 V DC
- Vhodna napetost signala "1": 11 V DC ... 30 V/DC
- Maks. kapacitivna obremenitev: maks. 10 µF (obremenitev 2,4 A); maks. 4,7 µF (obremenitev 1 A)
- priključek: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA: tipično 1,3 W
- Kategorija postanka: 0
- Varnostni podatki: IEC 61508 - Visoko zahtevno: Varnostni podatki: IEC 61508 - Visoko zahtevno
- Čas ponovnega zagona:< 250 ms (čas zagona)
- Trajanje zagonskega impulza: min. 250 ms (ročni zagon)
- Vhodni tok, območje signala "0": 0 mA ... 2 mA
- Sočasnost: ∞
- Največja dovoljena skupna upornost voda: 150 Ω
- Poročilo: M1: Poročilo: M1
- Uporna obremenitev: min. 12 Ω
- Zaščita pred kratkim stikom: da
- Digitalno: Začetni krog (S34, S35): Digitalno: Začetni krog (S34, S35)
- Odzivni čas:< 10 ms (Če zaporedno priključite več naprav, upoštevajte daljši odzivni čas.)
- Največja induktivna obremenitev: maks. 1 H
- Izhodna napetost ob izklopu:< 5 V DC (v varnem stanju)
- Testni impulzi:< 1 ms (širina testnega impulza, nizki testni impulzi)
- Digitalno: Senzorsko vezje (S10, S12, S22): Digitalno: Senzorsko vezje (S10, S12, S22)
- Digitalno: Zunanje proženje (S36): Digitalno: Zunanje proženje (S36)
- Digitalno: 14, 24: Digitalno: 14, 24
- Omejitev induktivne izklopne napetosti: maks. 50 V
- Vrsta embalaže
Piece
- Vrsta izdelka
varnostni rele
- Vrsta
PSR-MC31-2SDO-1DO-24DC-SC
- Priključek
vijačni priključek
- Delovna napetost
24 V/DC
- Kontakt
1 PNP
- Raven učinkovitosti
PL e
- Stopnja varnostne integritete
SIL 3
- Kategorija varnosti
4
- Standardi (senzorji)
CE
IP20
- Delovna temperatura min.
-40 °C
- Delovna temperatura (maks.)
70 °C
- Globina
114.5 mm
- Širina
12.5 mm
- Višina
112.2 mm
- Mere
(Š x V x G) 12.5 x 112.2 x 114.5 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3561594 varnostni rele PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Delovna napetost: 24 V/DC 1 PNP (Š x V x G) 12.5 x 112.2 x 114.
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3561594 varnostni rele PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Delovna napetost: 24 V/DC 1 PNP (Š x V x G) 12.5 x 112.2 x 114.
Opis
Varnostna stikalna naprava za tlačne preproge, stikalne letve, zasilno zaustavitev, varnostna vrata, svetlobne zavese do SIL 3, kat. 4, PL e, 1-/2-kanalno delovanje, samodejni ali ročni zagon, 2 varna HL izhoda, 1 signalni izhod, US = 24 V DC, vtična vijačna sponka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
