Slika je simbolična

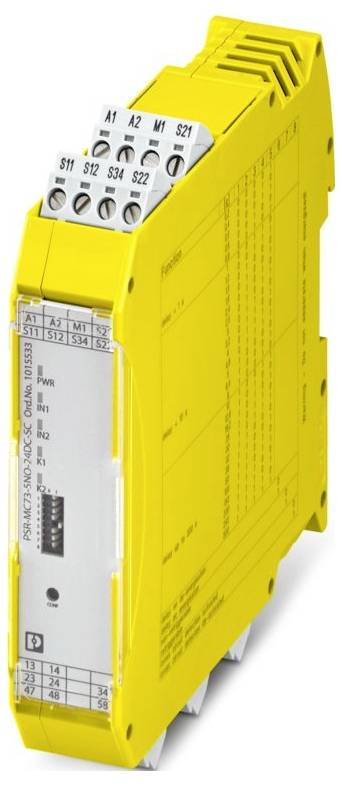

varnostni rele PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 zapiralo (Š x V x G) 22.5 x 112.2 x 114.5 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
varnostni rele
Priključek
vijačni priključek
Vrsta
PSR-MC73-5NO-1DO-24DC-SC
Čas odziva
50 ms
Podatkovni list izdelka (PDF)
Število
Skupaj (429,00 € / Kos)
429,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PSRmini
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 12
- širina 22,5 mm
- Višina 112,2 mm
- Globina: 114,5 mm
- Material ohišja: PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -35 °C ... 60 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, 2 g
- Dolžina odstranjevanja izolacije: 7 mm
- Splošno: Splošno
- Položaj namestitve: navpično ali vodoravno
- Največja izguba moči pri nominalnih pogojih: 8,1 W (pri US = 30 V, IL² = 108 A²)
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba energije:< 3,2 mA (tipično za ZDA)
- Priključek vodnika: Priključek vodnika
- Preklopna frekvenca: 0,5 Hz (odvisno od nastavljenega časa zakasnitve)
- Tok: maks. 100 mA
- Navodila za namestitev: glejte krivuljo zmanjšanja nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 75 % (povprečno, občasno 85 %, brez kondenzacije)
- Šok: 10 g (delovanje), 15 g (transport)
- Napetost: enakovredna ameriški
- Zaščitno vezje: supresorska dioda
- Prikaz stanja: 5 x dvobarvna LED dioda
- Preklopna napetost: min. 12 V AC/DC; maks. 250 V AC/DC (upoštevajte krivuljo obremenitve)
- Oznaka: A1/A2
- Uporaba: Zaustavitev v sili; varnostna vrata; svetlobna zavesa
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: min. 5 mA; maks. 6 A
- Opis izhoda: PNP; ni varnostno usmerjen
- Največji vklopni tok: 500 mA (Δt = 100 ms pri Us)
- Konfiguracija kontaktov: 5 poti za omogočanje toka
- Največji neprekinjeni tok: 6 A
- Nazivna izolacijska napetost: 250 V AC
- Nazivna napajalna napetost krmilnega vezja US: 24 V DC -20 % / +25 %
- Nazivni krmilni tok IS: tipično 80 mA
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Mehanska življenjska doba: 10 x 10⁶ preklopnih ciklov
- Tipičen odzivni čas:< 50 ms (samodejni zagon);< 50 ms (ročni, nadzorovan zagon)
- Tipičen čas ponovitve:< 25 ms (pri krmiljenju prek S12 in S22 (samo za trenutne kontakte));< 10 ms (pri krmiljenju prek A1 | krmiljenje, specifično za aplikacijo, prek A1/A2 ni dovoljeno)
- Kontaktni material: AgCuNi +0,2 µm ... 0,4 µm Au / AgSnO2 +0,2 µm Au
- Preklopna zmogljivost: 4 A (24 V (DC13)); 3 A (230 V (AC 15))
- Izhodna varovalka: 6 A gL/gG; 4 A gL/gG (za aplikacije z nizko porabo)
- Tip releja: Elektromehanski rele s pozitivno vodenimi kontakti v skladu z IEC/EN 61810-3
- Časi: Časi
- Tip. Odzivni čas pri Us: 500 ms (ko je A1 krmiljen pri Us)
- Čas ponovnega zagona: 500 ms (po zahtevi za varnostno funkcijo)
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Glejte podatkovni list, poglavje "Koordinacija izolacije".
- Čas filtra: največ 1 ms (širina testnega impulza, nizki testni impulzi); najmanj 21 ms (frekvenca testnih impulzov, nizki testni impulzi)
- Število izhodov: 2
- Preklopna zmogljivost: min. 60 mW
- Kvadratnik. Skupni tok: 108 A² (upoštevajte zmanjšanje nazivne moči)
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven delovanja (PL): e (4 A DC13 | 3 A AC15, 8760 preklopnih ciklov/leto)
- Stopnja varnostne integritete (SIL): 3
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 75 % (povprečno, občasno 85 %, brez kondenzacije)
- Opis vhoda: ni varnostno usmerjen
- Število vhodov: 1
- Vhodna napetost signala "0": 0 V DC ... 5 V DC
- Vhodna napetost signala "1": 11 V DC ... 30 V/DC
- priključek: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA: tipično 1,92 W
- Kategorija zaustavitve: 0;1
- Varnostni podatki: IEC 61508 - Visoko zahtevno: Varnostni podatki: IEC 61508 - Visoko zahtevno
- Varnostni podatki: IEC 61508 - Nizka obremenitev: Varnostni podatki: IEC 61508 - Nizka obremenitev
- Čas ponovnega zagona:< 1 s (čas zagona)
- Vhodni tok, območje signala "0": 0 mA ... 2 mA
- Sočasnost: ∞
- Mejna frekvenca: min. 0 Hz; maks. 1 Hz
- Največja dovoljena skupna upornost voda: 150 Ω
- Digitalno: Začetni krog (S34): Digitalno: Začetni krog (S34)
- Poročilo: M1: Poročilo: M1
- Zaščita pred kratkim stikom: da
- Območje zakasnitve: 0,2 s ... 300 s ±5 % (nastavljivo za 47/48/58)
- Digitalno: Senzorsko vezje (S12, S22): Digitalno: Senzorsko vezje (S12, S22)
- Rele: Omogočanje tokovnih poti (13/14, 23/24/34, 47/48/58): Rele: Omogočanje tokovnih poti (13/14, 23/24/34, 47/48/58)
- Vrstica: S11, S21: Vrstica: S11, S21
- Vrsta embalaže
Piece
- Vrsta izdelka
varnostni rele
- Vrsta
PSR-MC73-5NO-1DO-24DC-SC
- Priključek
vijačni priključek
- Čas odziva
50 ms
- Kontakt
5 zapiralo
- Preklopna napetost (maks.)
250 V DC/AC
- Raven učinkovitosti
PL e
- Stopnja varnostne integritete
SIL 3
- Kategorija varnosti
4
- Standardi (senzorji)
CE
IP20
- Delovna temperatura min.
-35 °C
- Delovna temperatura (maks.)
60 °C
- Globina
114.5 mm
- Širina
22.5 mm
- Višina
112.2 mm
- Mere
(Š x V x G) 22.5 x 112.2 x 114.5 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3561618 varnostni rele PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 zapiralo (Š x V x G) 22.5 x 112.2 x 114.5 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3561618 varnostni rele PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 zapiralo (Š x V x G) 22.5 x 112.2 x 114.5 mm 1 kos
Opis
Varnostni releji za izklop v sili, varnostna vrata, svetlobne zavese do SIL 3, kat. 4, PL e, 1- ali 2-kanalno delovanje, zaznavanje prečnega stika, možnost ponovnega proženja, zakasnitev izpada/vklopa energije od 0,2 s do 300 s, 5 poti za omogočanje toka, US = 24 V DC, vtični vijačni priključek
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
