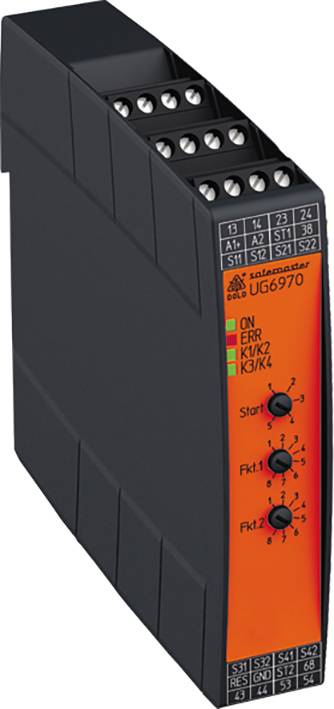

varnostni rele UG6970.04PS/61 DC24V Dold Delovna napetost: 24 V/DC 4 zapiralo (Š x V x G) 22.5 x 110 x 120.3 mm LED zasl
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
varnostni rele
Priključek
vtične vijačne sponke
Delovna napetost
24 V/DC
Vrsta
UG6970.04PS/61 DC24V
Podatkovni list izdelka (PDF)
Število
Skupaj (535,00 € / Kos)
535,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
varnostni rele UG6970.04PS/61 DC24V Dold Delovna napetost: 24 V/DC 4 zapiralo (Š x V x G) 22.5 x 110 x 120.3 mm LED zaslon 1 kos
- 2 NO kontaktov na varnostno funkcijo
Tehnične specifikacije
- Nastavite lahko dve neodvisni varnostni funkciji
- Svetlobna mreža, zasilna zaustavitev, varnostna preproga, zaščitna vrata, dvoročni
- Vhod
- Nazivna napetost UN: DC 24 V
- Napetostno območje: 0,8 ... 1,1 UN
- Nazivna poraba: Tip. 3,2 W
- Zaščita naprave: notranja s PTC
- Zaščita pred prenapetostjo: notranja s strani VDR
- Gumb za vklop delovnega cikla: 0,1 sGumb za ponastavitev delovnega cikla:>3 s
- Varnostna funkcija
- Zaščitna podloga / varnostni rob (4)
- Največja dovoljena
- Kontaktna upornost varnostnega roba: 1000 Ω
- Preklopni tok v primeru kratkega stika: tip. 15 mA pri UN
- Fotocelica (8)
- Krmilni tok preko S12, S22
- ali S32, S42: tip. 8 mA pri UN
- Najmanjša napetost na sponkah
- S12, S22 ali S32, S42
- z aktivirano napravo: DC 10 V
- Stiki: 2 stika na varnostno funkcijo
- Delovanje temperaturnega območja: - 25 ... + 60 ° C
- Vrsta embalaže
Piece
- Vrsta izdelka
varnostni rele
- Vrsta
UG6970.04PS/61 DC24V
- Priključek
vtične vijačne sponke
- Delovna napetost
24 V/DC
- Maks. obratovalna napetost
24 V/DC
- Obratovalna napetost
24 V/DC (max)
- Kontakt
4 zapiralo
- Preklopna napetost (maks.)
230 V/AC
- Preklopni tok maks.
8 A
- Raven učinkovitosti
PL e
- Stopnja varnostne integritete
SIL 3
- Kategorija varnosti
4
- Značilnosti
LED zaslon
IP20
IP40
- Delovna temperatura (maks.)
60 °C
- Globina
120.3 mm
- Širina
22.5 mm
- Višina
110 mm
- Mere
(Š x V x G) 22.5 x 110 x 120.3 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359203 varnostni rele UG6970.04PS/61 DC24V Dold Delovna napetost: 24 V/DC 4 zapiralo (Š x V x G) 22.5 x 110 x 120.3 mm LED zasl
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359203 varnostni rele UG6970.04PS/61 DC24V Dold Delovna napetost: 24 V/DC 4 zapiralo (Š x V x G) 22.5 x 110 x 120.3 mm LED zasl
Opis
Večnamenski varnostni modul UG 6970 se uporablja za zaščito ljudi in strojev z omogočanjem in prekinitvijo varnostnega kroga. Uporablja se skupaj z gumbi za zaustavitev v sili, zaščitnimi vrati, svetlobnimi pregradami s samopreizkusom (tip 4) po IEC / EN 61 496-1, dvoročnimi stikali v stiskalnicah pri obdelavi kovin ter stroji z nevarnimi zapiralnimi gibi ( tip III C po EN 574) in z varnostjo povezane varnostne preproge, varnostni trakovi in tračna stikala. Dve od 5 neodvisnih varnostnih funkcij lahko na UG 6970 nastavite preprosto z vrtljivim stikalom. To zmanjšuje raznolikost naprav v skladišču in vam olajša odlaganje.
· Odgovarja
Raven zmogljivosti (PL) e in kategorija 4 v skladu z EN ISO 13849-1
Omejitev zahtevka SIL (SIL CL) 3 · V skladu z IEC / EN 62061
Raven integritete varnosti (SIL) 3 · V skladu z IEC / EN 61508 in IEC / EN 61511
· V skladu z EN 50156-1 za kurilne sisteme
· Zaznavanje kratkega stika na gumbu za vklop
· Aktiviranje prek gumba za vklop ali samodejne funkcije za vklop
· Z ali brez zaznavanja navzkrižnega vezja
· 2-kanalna struktura
· Prisilno vodeni izhodni kontakti
· Izhod: 2 NO kontakta na varnostno funkcijo
· 1 polprevodniški izhod na varnostno funkcijo
· LED prikazuje delovno napetost, varnostne funkcije 1, 2 in napake
· Gradbena širina 22,5 mm
