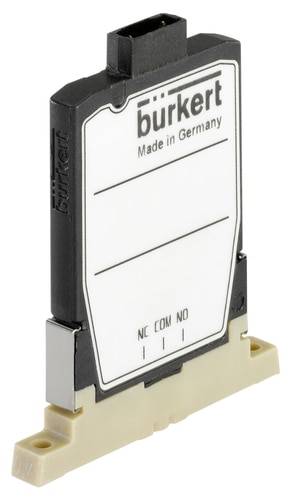

Ventil z direktnim krmiljenjem Bürkert 182284 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (159,99 € / Kos)
159,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Miniaturni elektromagnetni ventil, ločen od medija, za analizo tehnologije
- Le 4,5 mm Anreihmaß
- Mediji ločeni, za agresivne medije
- direktno deluje
- Vakuum do 7 barov
- hitro preklapljanje
Tehnične specifikacije
- Nominalni premer 0,4 mm
- Prirobnica cevi
- Kv vrednost 0,004 m³ / h
- Vakuum tlaka do 7 barov
- Najvišji diferenčni tlak 7 bar
- Napetost baterije 24V
- Srednja temperatura +15 do +50 ° C
- Temperatura okolice +10 do +50 ° C
- Notranja prostornina približno 30 μl
- Nazivna moč 5,7 W Zatezna moč (za 5 ms), 0,7 W drži moč
- Preklopna frekvenca: max. 80 Hz
- Preklopni čas:<5 ms (v skladu z ISO 12238)
- Vrsta izdelka
neposredno upravljanje ventila
- Delovna napetost
24 V/DC
- Obratovalni tlak (maks.)
7 bar
- Območje temperature medija
+15 do +50 °C
- Proizv. št. delov
182284
- Obratovalni tlak (min.)
-1 bar
- Teža
0.013 kg
- Maks. temperatura medija
+50 °C
- Min. temperatura medija
+15 °C
- Dolžina
38 mm
- Maks. temperatura okolice
+50 °C
- Min. temperatura okolice
+10 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 625768 Ventil z direktnim krmiljenjem Bürkert 182284 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 625768 Ventil z direktnim krmiljenjem Bürkert 182284 24 V/DC
Opis
Tip 6650 postavlja nov standard v miniaturizaciji medijsko ločenih elektromagnetnih ventilov z majhnim 4,5 mm nagibom. Dosledno optimiziran dizajn omogoča ponovljivo in natančno odmerjanje, dobro sipljivost, zaradi kakovostnih materialov pa je primeren tudi za uporabo agresivnih kemikalij. Idealno je primeren za aplikacije, kjer so v najmanjšem prostoru potrebne najvišje tekoče zmogljivosti.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2/2 potni pregibno armatura magnetni ventil
- Običajno zaprto
- Material za ohišje PEEK
- Tesnilni material FFKM (Simriz)
- Medij: odporen na nevtralne in agresivne tekočine in pline
- Napetostna toleranca ± 10%
- Nazivni način: neprekinjeno delovanje 100-odstotni delovni cikel z elektroniko za zmanjšanje moči
- Zaščitni razred IP 65
- Električni priključek: Vtič z navojeno žico in vgrajeno elektroniko za zmanjšanje moči ali vtič z navojeno žico
- Namestitveni položaj je poljuben, pri nameščanju upoštevajte enotno polarnost
Obseg dostave
- Ventil z direktnim krmiljenjem Bürkert 182284 24 V/DC
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
