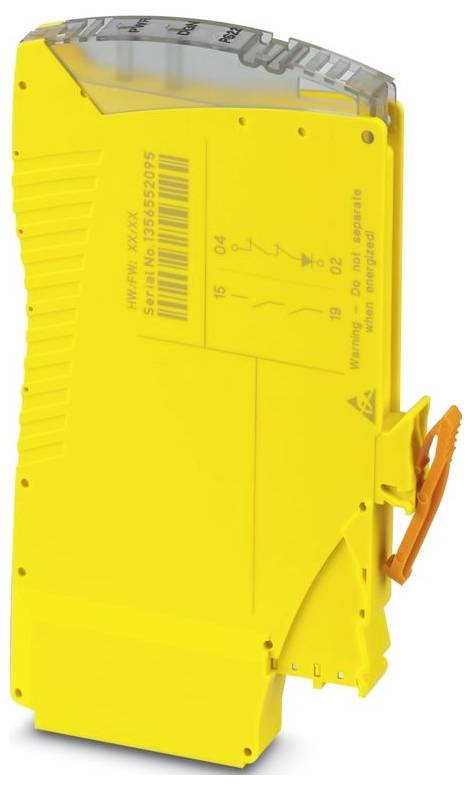

Slika je simbolična
vezni rele IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Delovna napetost: 24 V/DC (Š x V x G) 10 x 75 x 112 mm s signalizac
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vezni rele
Priključek
vtično podnožje
Delovna napetost
24 V/DC
Vrsta
IOA-PSR-PS22-1NO-1NC-24DC
Čas odziva
150 ms
Podatkovni list izdelka (PDF)
Število
Skupaj (199,99 € / Kos)
199,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PSRmini
- Vrsta povezave: Vtič na VIP vtični modul
- Širina: 10 mm
- Višina: 75 mm
- Globina: 112 mm
- Material ohišja: PA 6.6
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 70 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: Vtična montaža
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Položaj namestitve: navpično ali vodoravno
- ATEX: ATEX
- IECEx: IECEx
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Največja izguba moči pri nominalnih pogojih: 1,86 W (pri UB = 30 V DC, UBD = 30 V DC, IL = 9 A²)
- CE: CE
- Potrdilo: E360692
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Priključek vodnika: Priključek vodnika
- Preklopna frekvenca: 0,1 Hz
- Navodila za namestitev: glejte krivuljo zmanjšanja nazivne moči
- Delovna nadmorska višina: ≤ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 75 % (povprečno, občasno 85 %, brez kondenzacije)
- Šok: 15 g (Pri dolgotrajni izpostavljenosti šoku so možne kontaktne reakcije.)
- Zaščitno vezje: Zaščita pred prenapetostjo | 35 V dušilna dioda (pina 05/06) | 33 V dušilna dioda (pina 04/03) | 35 V dušilna dioda (pina 02/03); Zaščita pred obratno polarnostjo za nazivno napajalno napetost krmilnega vezja in diagnostično napajalno napetost
- Prikaz stanja: 2 x LED dvobarvna (zelena, rdeča)
- Preklopna napetost: min. 19,2 V DC; maks. 30 V/DC
- Uporaba: Varna zaustavitev; Visoka obremenitev; Nizka obremenitev; Ex
- Dobava: Dobava
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: min. 1 mA; maks. 100 mA
- Opis izhoda: varnostno usmerjeni normalno zaprti kontakti
- Konfiguracija kontaktov: 1 povratna tokovna pot
- Največji neprekinjeni tok: 100 mA
- Nazivna izolacijska napetost: 250 V AC
- Nazivna napajalna napetost krmilnega vezja US: 24 V DC -20 % / +25 %
- Nazivni krmilni tok IS: tipično 25 mA
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Mehanska življenjska doba: 10 x 10⁶ preklopnih ciklov
- Tipični čas vrnitve v stanje pripravljenosti: 30 ms (pri krmiljenju prek pinov 05/06)
- Kontaktni material: AgCuNi, + Au
- Preklopna zmogljivost: 3 A (24 V (DC13)); 3 A (230 V (AC15))
- Izhodna varovalka: 150 mA hitro delujoča
- CSA, ZDA/Kanada: CSA, ZDA/Kanada
- Tip releja: Elektromehanski rele s pozitivno vodenimi kontakti v skladu z IEC/EN 61810-3
- Časi: Časi
- Tip. Čas vklopa pri Us: 150 ms (pri krmiljenju prek pinov 05/06)
- Čas ponovnega zagona: 500 ms
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Osnovna izolacija 4 kV med vsemi tokovnimi potmi in ohišjem; Varna ločitev, ojačana izolacija 6 kV od krmilnega vezja (05/06) in diagnostičnega vezja (03/04/02) do poti sprostitve toka (15/19)
- Čas filtra: največ 3 ms (na priključkih 05/06 med padci napetosti pri Us); največ 3 ms (na priključkih 05/06 | nizka širina testnega impulza); ≥ 50 ms (na priključkih 05/06 | nizka hitrost testnega impulza); maks. 17 ms (na priključkih 05/06 | visoka širina testnega impulza); ≥ 600 ms (na priključkih 05/06 | visoka širina testnega impulza)
- Število izhodov: 1 (neprekinjen)
- Preklopna zmogljivost: min. 20 mW
- Kvadratnik. Skupni tok: 9 A2 (upoštevajte zmanjšanje nazivne moči)
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Raven delovanja (PL): e (3 A DC13 | 3 A AC15 | 8760 preklopnih ciklov/leto)
- Stopnja varnostne integritete (SIL): 3
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 75 % (povprečno, občasno 85 %, brez kondenzacije)
- priključljiv: da
- Krmiljenje: 1- in 2-kanalno
- Poraba energije v ZDA: tipično 0,77 W
- Diagnostična napajalna napetost UD: 24 V DC -20 % / +25 % (na pinu 04)
- Vhodni tok na UD: 7 mA (na pinih 04/03 na UD | + 100 mA, odvisno od obremenitve na pinu 02)
- Vklopni tok pri UD: tipično 200 mA (Δt< 1 ms | na pinih 04/03 pri UD)
- Rele: Pot sprostitvenega toka: Rele: Pot sprostitvenega toka
- Rele: Pot povratnega toka: Rele: Pot povratnega toka
- Kategorija postanka: 0
- Varnostni podatki: EN 50156-2: Varnostni podatki: EN 50156-2
- Varnostni podatki: IEC 61508 - Visoko zahtevno: Varnostni podatki: IEC 61508 - Visoko zahtevno
- Varnostni podatki: IEC 61508 - Nizka obremenitev: Varnostni podatki: IEC 61508 - Nizka obremenitev
- Vrsta izdelka
vezni rele
- Vrsta
IOA-PSR-PS22-1NO-1NC-24DC
- Priključek
vtično podnožje
- Delovna napetost
24 V/DC
- Čas odziva
150 ms
- Preklopna napetost (maks.)
230 V DC/AC
30 V/DC
- Raven učinkovitosti
PL e
- Stopnja varnostne integritete
SIL 3
- Standardi (senzorji)
CE
- Značilnosti
s signalizacijo tokovne poti
IP20
- Delovna temperatura min.
-40 °C
- Delovna temperatura (maks.)
70 °C
- Globina
112 mm
- Širina
10 mm
- Višina
75 mm
- Mere
(Š x V x G) 10 x 75 x 112 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579333 vezni rele IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Delovna napetost: 24 V/DC (Š x V x G) 10 x 75 x 112 mm s signalizac
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579333 vezni rele IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Delovna napetost: 24 V/DC (Š x V x G) 10 x 75 x 112 mm s signalizac
Opis
Vtični SIL sklopni rele kot vhodno/izhodni dodatek za VIP vtični modul, aplikacije SIL 3 z visoko in nizko obremenitvijo, varni izklop, povezuje digitalne izhodne signale s periferijo, ena pot za omogočitev toka, ena pot za povratno informacijo, filter testnih impulzov
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
