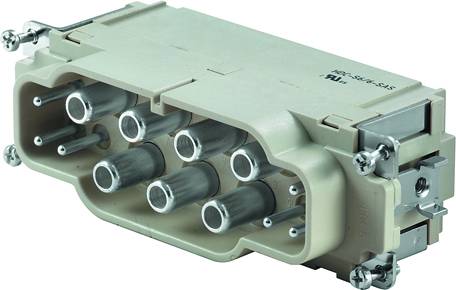

Vložek HDC S6 6 SAS Weidmüller vsebuje: 10 kosov
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Priključek
aksialni vijačni priključek
Serija
RockStar® HDC 48A
Značilnosti
z bakreno zlitino
Skupno število polov
6 + 6 + PE
Podatkovni list izdelka (PDF)
5 Set (i) - zaloga Nemčija
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
965,00 €
3
2% = 23,55 €
941,45 €
5
3% = 32,91 €
932,09 €
10
4% = 39,18 €
925,82 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 10 kos)
Skupaj (96,50 € / Kos)
965,00 €
z DDV
Na voljo samo 5 Set (i) - zaloga Nemčija
Tehnične specifikacije
- Neto teža: 286 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 34 mm
- Višina 47,8 mm
- Globina: 111 mm
- Osnovna dolžina: 111 mm
- Velikost: 8
- Serija: MixMate
- Nazivna napetost (DIN EN 61984): 690 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 8 kV
- Nazivni tok (DIN EN 61984): 100 A.
- Razred vnetljivosti po UL 94: V-0
- Prostornina: ≤ 1 mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Presek prevodnika AWG (PE), maks .: AWG 2
- Prerez prevodnika AWG (PE), min .: AWG 6
- Priključek po dolžini odstranjevanja: 13 mm
- Dolžina okovja PE: 8 mm
- Navor privijanja max. PE povezava: 8 Nm
- Moment zategovanja min. PE povezava: 6 Nm
- Površina: pasivirano srebro
- Material: bakrena zlitina
- Višinski konektor: 47,8 mm
- Število napajalnih kontaktov: 6
- Vrsta izdelka
moški vložek
- Serija
RockStar® HDC 48A
- Značilnosti
z bakreno zlitino
- Priključek
aksialni vijačni priključek
- Skupno število polov
6 + 6 + PE
- Prečni presek prevodnika (maks.)
35 mm²
- Število pinov
6
6
- Prečni prerez prevodnika (min.)
16 mm²
- Presek vodnika kontaktna moč (maks.)
35 mm²
- Presek vodnika moč kontakta (min.)
16 mm²
- Prečni prerez vodnika kontakta za krmiljenje (maks.)
2.5 mm²
- Prečni presek vodnika kontrola kontakta (min.)
0.5 mm²
- Vsebina
10 kos
- Število pola
da
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 194506 Vložek HDC S6 6 SAS Weidmüller vsebuje: 10 kosov
Navodila za uporabo in varnost
Navodila za uporabo in varnost 194506 Vložek HDC S6 6 SAS Weidmüller vsebuje: 10 kosov
Opis
Uporaba. HDC -, pin, 690 V, 100 A, število položajev: 12, aksialni vijačni priključek, vijačni priključek, velikost: 8. Za serijo MixMate je značilno, da en konektor omogoča hkratni prenos visoko nazivnih tokov in napetosti ter signalov. Za pritrditev vodnika se lahko uporablja tehnologija aksialnih vijakov. Aksialni vijačni priključek, tehnologija TOP povezave.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Vložek HDC S6 6 SAS Weidmüller vsebuje: 10 kosov
