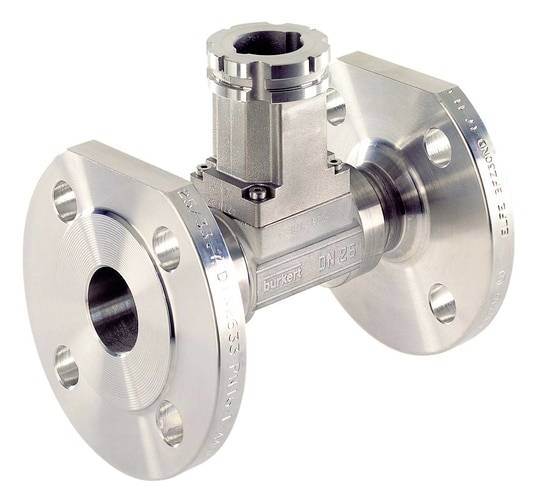

Slika je simbolična
Slika je simbolična
Vmesni člen za merilnik pretoka, tip 8020 in tip 8045 Bürkert
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta
S020
Vsebina
1 kos
Dolžina
130 mm
Višina
80 mm
Obratovalni tlak (maks.)
16 bar
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (525,00 € / Kos)
525,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Okov za vstavljanje za meritve pretoka tipa 8020 in tipa 8045
- Primerno za merilnike pretoka rotorja tipa 8020 in elektromagnetne merilnike pretoka tipa 8045.
Dodatne informacije
Tehnične specifikacije
- Priključek: vzorec prirobnice po ANSI B16 za DN 15
- Nominalna velikost 15 mm
- Prirobnica za cev ANSI B16-5-1988
- Srednji tlak PN 16 (mejne vrednosti tlaka so odvisne tudi od uporabljene merilne naprave - glejte diagram tlaka in temperature v podatkovnem listu)
- Temperatura okolice je odvisna tudi od uporabljene merilne naprave - glejte podatkovni list)
- Vrsta
S020
- Vsebina
1 kos
- Dolžina
130 mm
- Višina
80 mm
- Obratovalni tlak (maks.)
16 bar
- Material ohišja
nerjaveče jeklo
- Teža
2.240 kg
- Maks. temperatura medija
+160 °C
- Min. temperatura medija
-15 °C
- Nominalni premer
15 mm
- Tesnilni material
FKM
- Maks. temperatura okolice
+60 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 627273 Vmesni člen za merilnik pretoka, tip 8020 in tip 8045 Bürkert
Navodila za uporabo in varnost
Navodila za uporabo in varnost 627273 Vmesni člen za merilnik pretoka, tip 8020 in tip 8045 Bürkert
Opis
Vstavna armatura je posebej izdelana za naprave za merjenje vstavka podjetja Bürkert. Merilno mesto je sestavljeno iz dovodnih nosilcev, okovja in odtočnega dela.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- T opremljanje
- Material ohišja nerjavno jeklo
- Adapter iz nerjavečega jekla
- Tesnilo FKM
Obseg dostave
- Vmesni člen za merilnik pretoka, tip 8020 in tip 8045 Bürkert
Namigi
Opremljanje tipal 8020 in tipa 8045.
Minimalni odseki za dovod in odtok morajo biti upoštevani v skladu z EN ISO 5167-1 (glejte podatkovni list).
