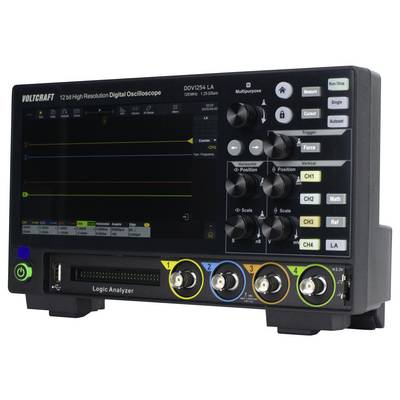

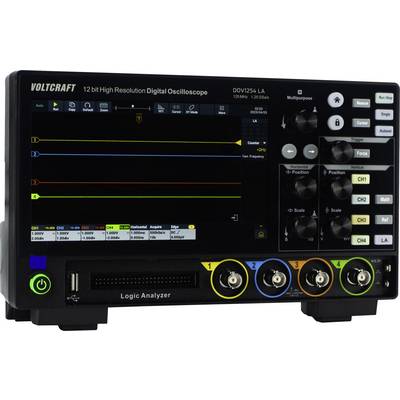

VOLTCRAFT DOV1254 LA digitalni osciloskop 125 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop (dso), logič
Ean:
Koda proizvajalca:
Št. izdelka:
37 kos - zaloga Nemčija
Število
Skupaj (699,00 € / Kos)
699,00 €
z DDV
Poudarki in podrobnosti

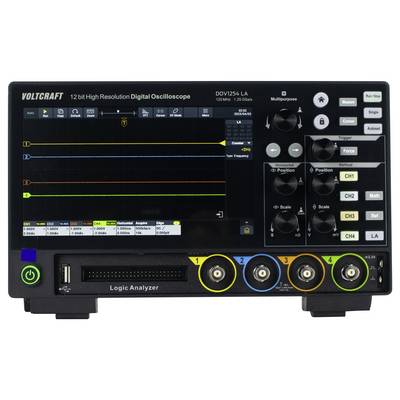

VOLTCRAFT digitalni osciloskop DOV1254 LA 125 MHz 4-kanalni 12 Bit
- 125 MHzpasovna širina
- Število analognih vhodov maks. 4
- 17,78 cm (7 palcev) zaslon občutljiv na dotik, podpira upravljanje s kretnjami
- Zajem vzorca v realnem času s 50.000 wfms/s, zajem segmenta 700.000 wfms/s
- 16-kanalni logični analizator
- ADC z visoko 12-bitno ločljivostjo
- Hitrost vzorčenja: en kanal (1,25 GSa/s), vsi kanali (625 MSa/s)
Tehnične specifikacije
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
125 MHz
- Stopnja vzorčenje na kanal
1.25 GSa/s
- Prikaz
LCD zaslon na dotik, 1024 x 600 slikovnih pik
- Izvedba
12 Bit
- Velikost zaslona
17.78 cm
- Značilnosti osciloskopa
digitalni osciloskop (dso)
logični analizator
- Časovna baza
1 ns/div - 1000s/div, korak po 1-2-5
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT II
- Navpični odklon
±2 V (500 μV/div – 200 mV/div)
±80 V (500 mV/div – 10 V/div)
- Vhodna impedanca
1 MΩ ± 2%
- Vhodni sklop
DC, AC, ozemljitev
- Vhodna napetost
300 V
- Oskrba z napetostjo
12 V 4 A Tip-C
- Mere
(D x Š x V) 160 x 260 x 78 mm
- Teža
1.5 kg
- Zaslon
1024 x 600 str
- Širina
260 mm
- Višina
78 mm
- Dolžina
160 mm

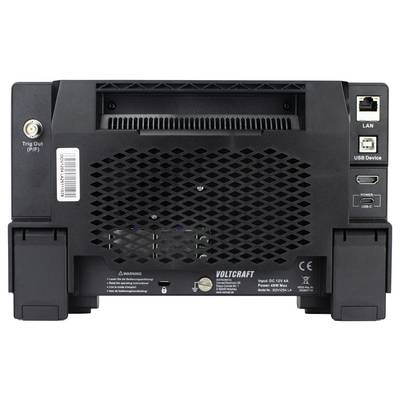

- Vmesnik
USB-C
USB naprava
USB-host
HDMI
LAN
- Globina pomnilnika/kanal
100 Mpts
- Vrsta
DOV1254 LA
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3350785 VOLTCRAFT DOV1254 LA digitalni osciloskop 125 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop (dso), logič
Garancijski pogoji
Garancijski pogoji 3350785 VOLTCRAFT DOV1254 LA digitalni osciloskop 125 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop (dso), logič
Prenos datotek
Prenos datotek 3350785 VOLTCRAFT DOV1254 LA digitalni osciloskop 125 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit digitalni osciloskop (dso), logič
Opis
Kakovosten, inovativen in kompakten

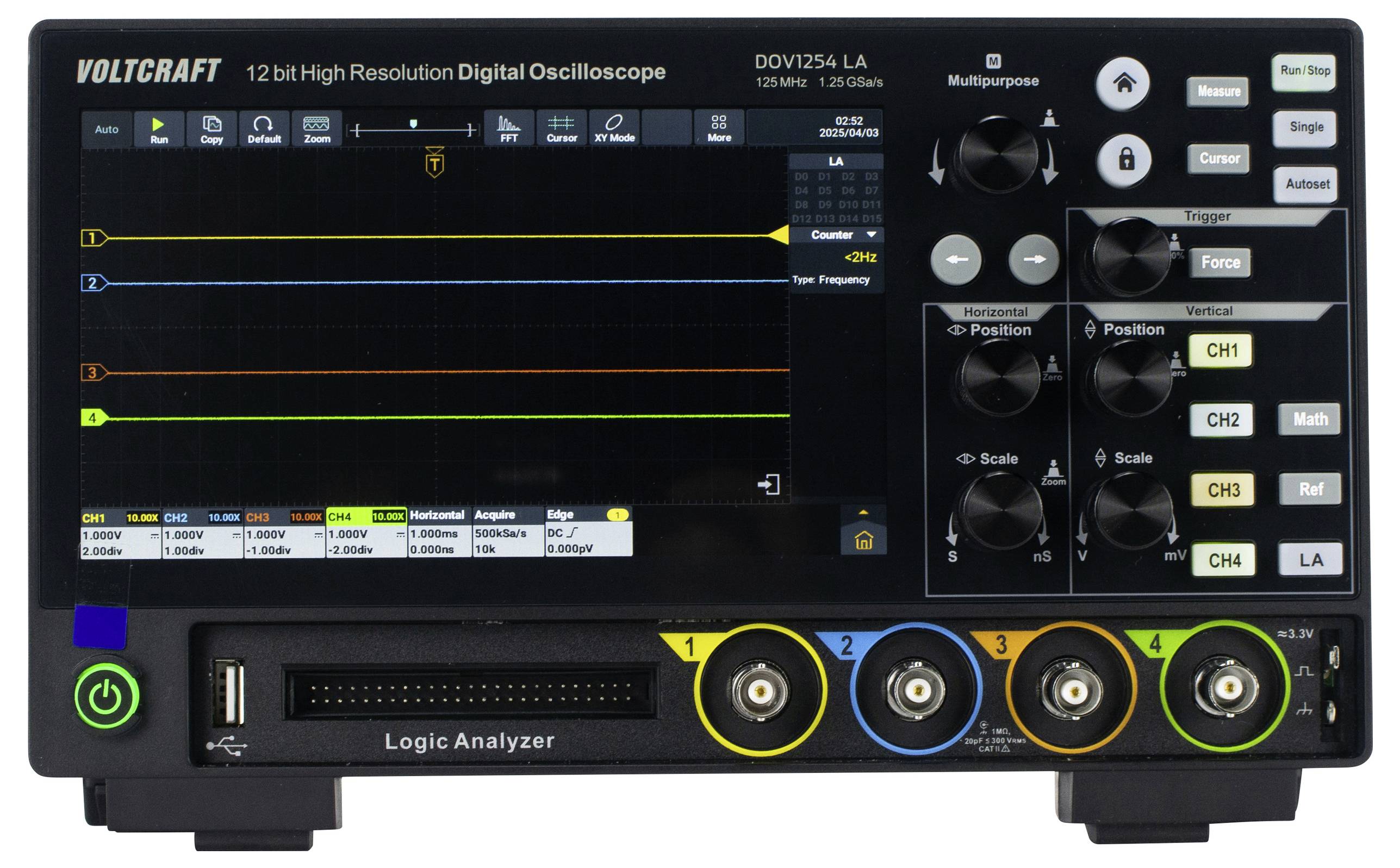

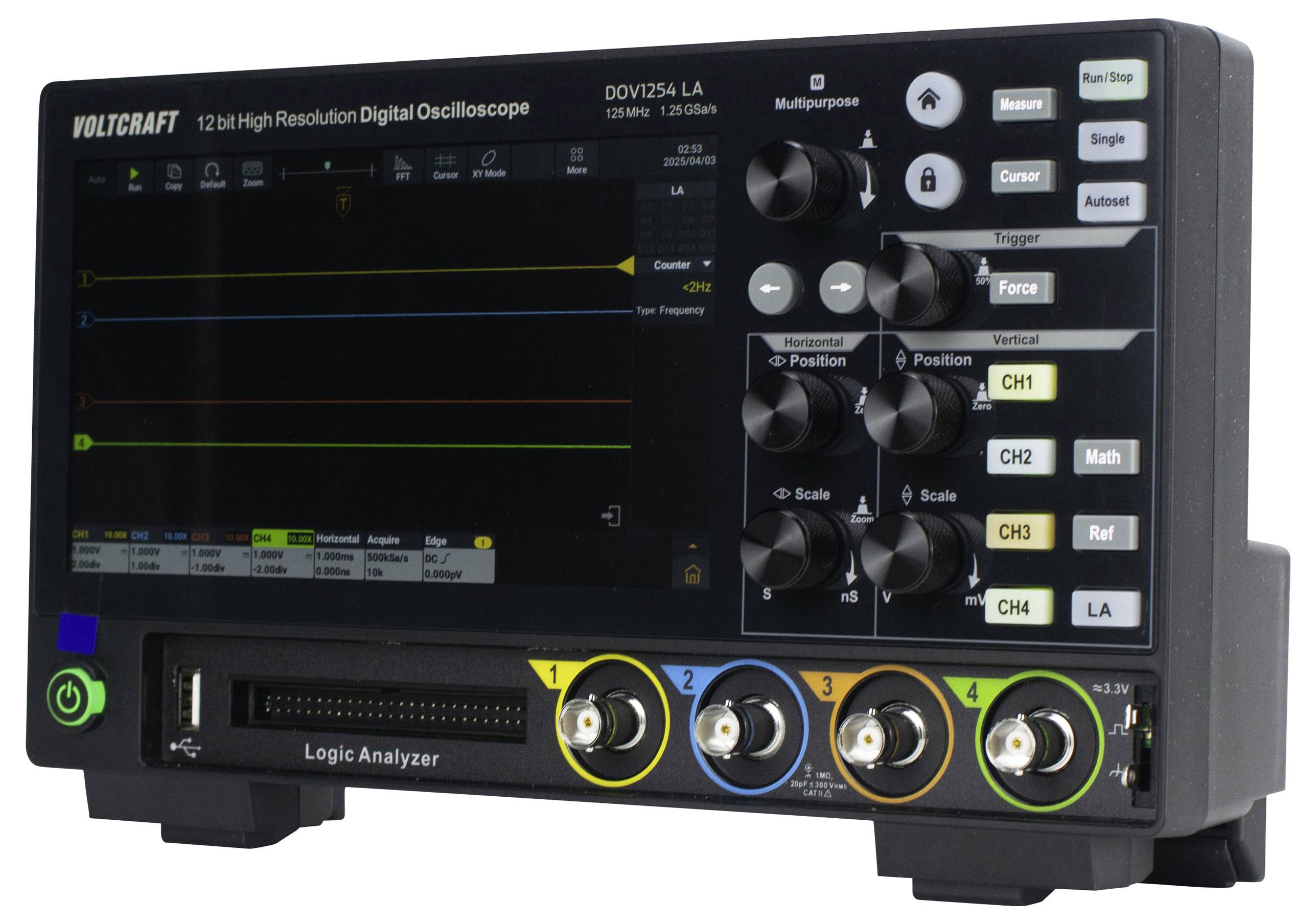

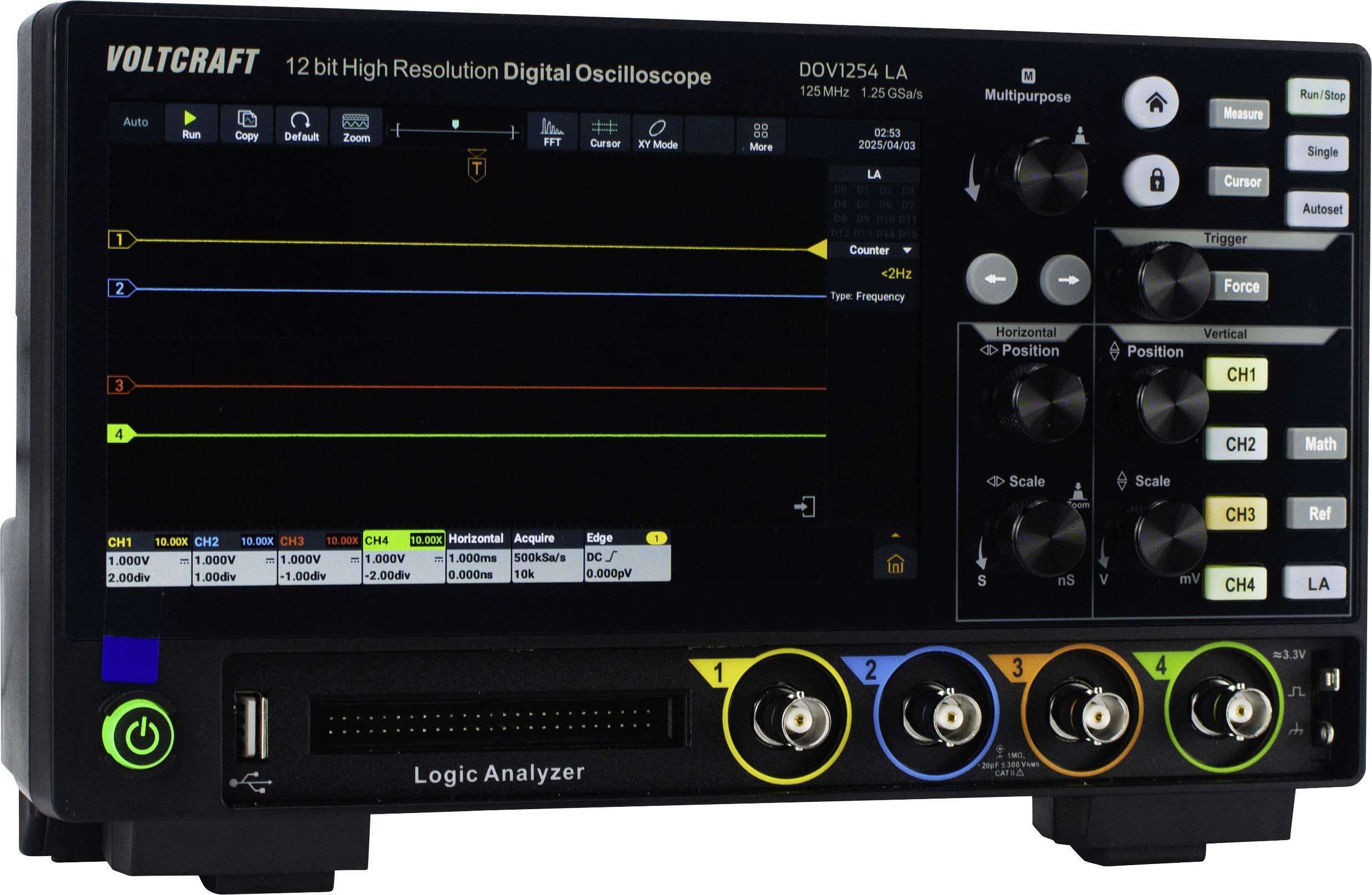

Serija osciloskopov DOV podjetja Voltcraft navdušuje s celo vrsto tehničnih poudarkov in največjo preprostostjo uporabe: Analogno-digitalni pretvornik z 12-bitno ločljivostjo je del osnovne opreme, prav tako vmesniki USB, LAN in HDMI. Osrednji del je 7-palčni zaslon na dotik z ločljivostjo 1024 x 600 slikovnih pik. Ne odziva se le na dotike, temveč tudi na kretnje, zaradi česar je okorno upravljanje menija v veliki meri nepotrebno.
Odlični tehnični podatki

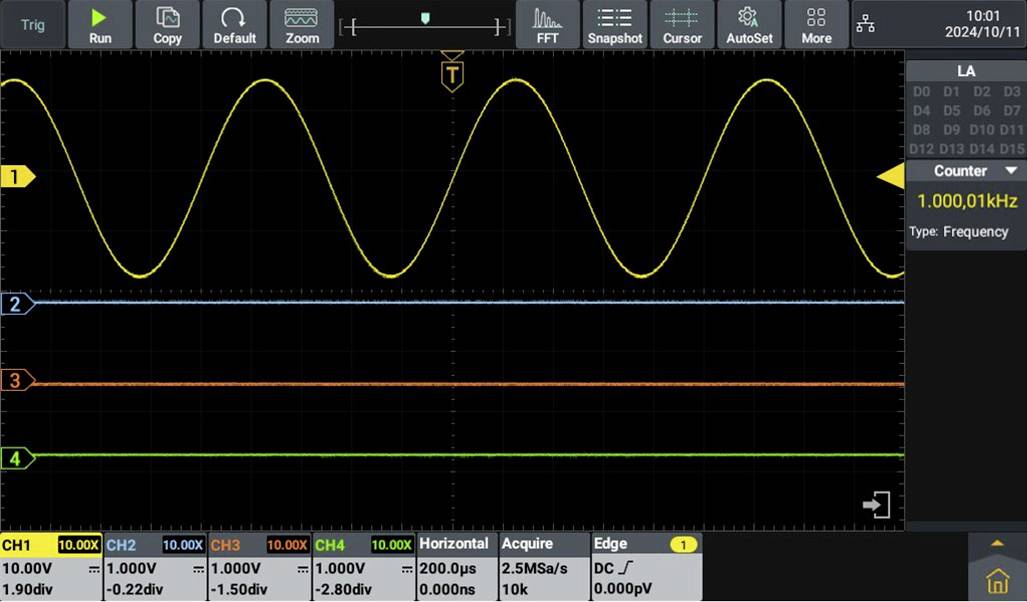

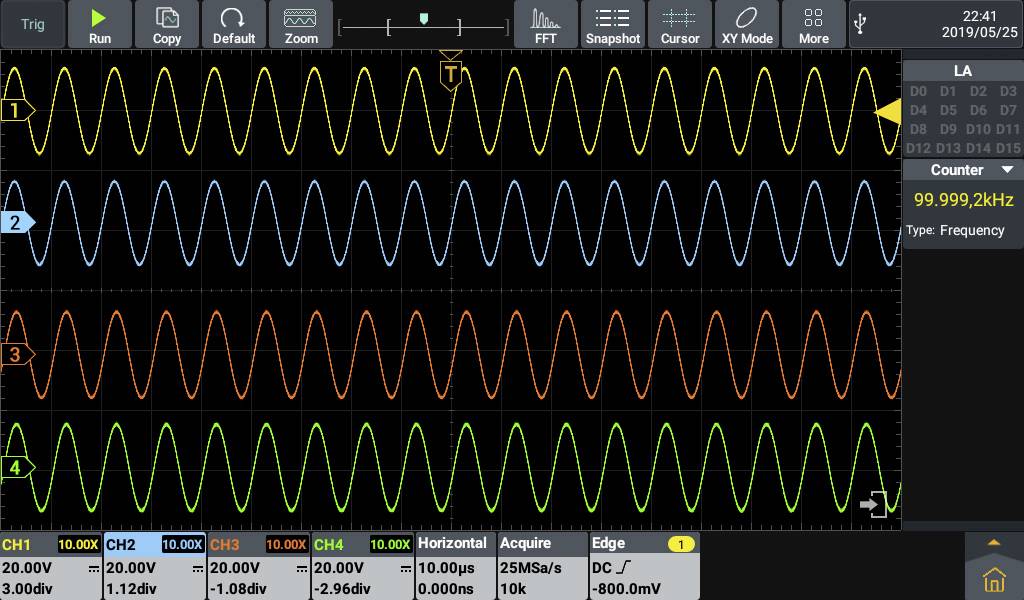

Vsi digitalni osciloskopi DOV podjetja Voltcraft delujejo z največjo hitrostjo vzorčenja 1,25 GSa/s. Pridobivanje v realnem času je 50.000 wfms/s, zajemanje segmentov pa 700.000 wfms/s, kar pomeni, da je mogoče hitro in natančno zajeti tudi nepravilne signale. Horizontalna hitrost skeniranja se giblje od 1 ns/div do 1000 s/div (1-2-5 korakov).
Številne sprožilne funkcije
Ena od prednosti Voltcraftove serije DOV je v njenih obsežnih funkcijah proženja. Celo signale, ki jih je težko sprožiti, je mogoče zajeti zahvaljujoč vrstam sprožilcev edge, video, impulz, naklon, runt, window, timeout, Nth, logic, RS232/UART, I2C, SPI, CAN, LIN sprožilec.
Specifikacije Voltcraft DOV1254 LA

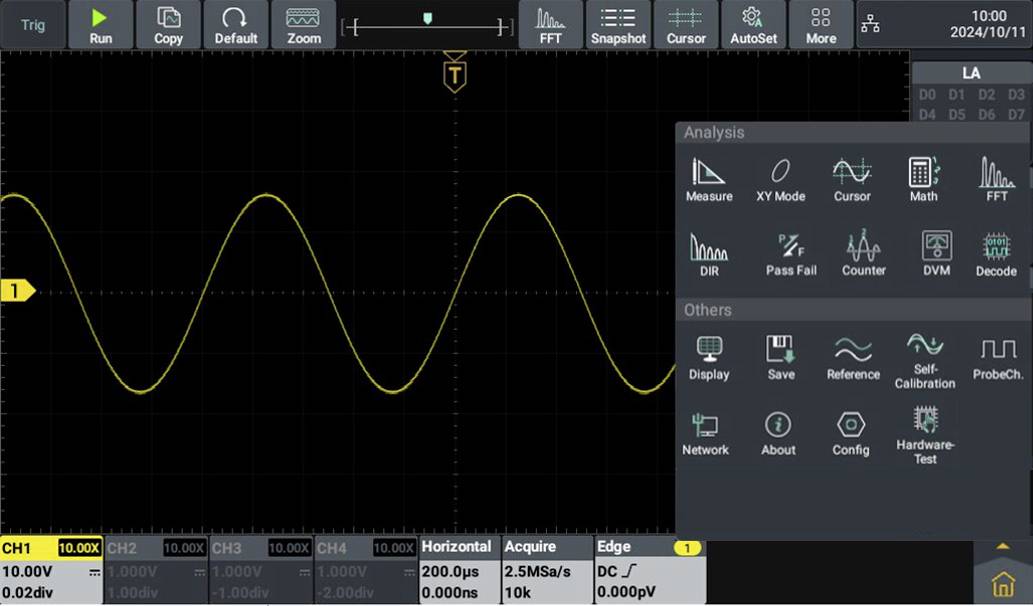

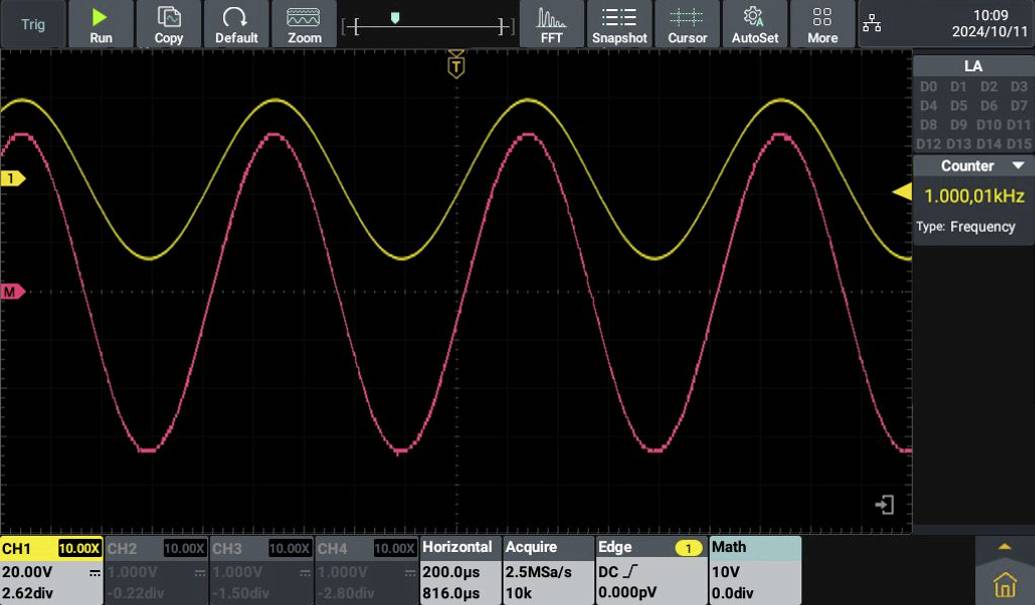

DOV1254 LA ima pasovno širino 125 MHz in štiri analogne vhode. Dolžina zapisa signala je 100 M, možen pa je tudi prikaz valov signala v realnem času na osebnem računalniku za jasno predstavitev in oceno. Štirje vhodi od CH1 do CH4 in 16-kanalni logični analizator so na voljo kot prožilni viri. Izbirate lahko med načini zajema vzorec, vrh, visoka ločljivost, povprečje in segmentacija. Navpična občutljivost je nastavljiva od 200 µV/div do 10 V/div.
dostavni paket z dodatki

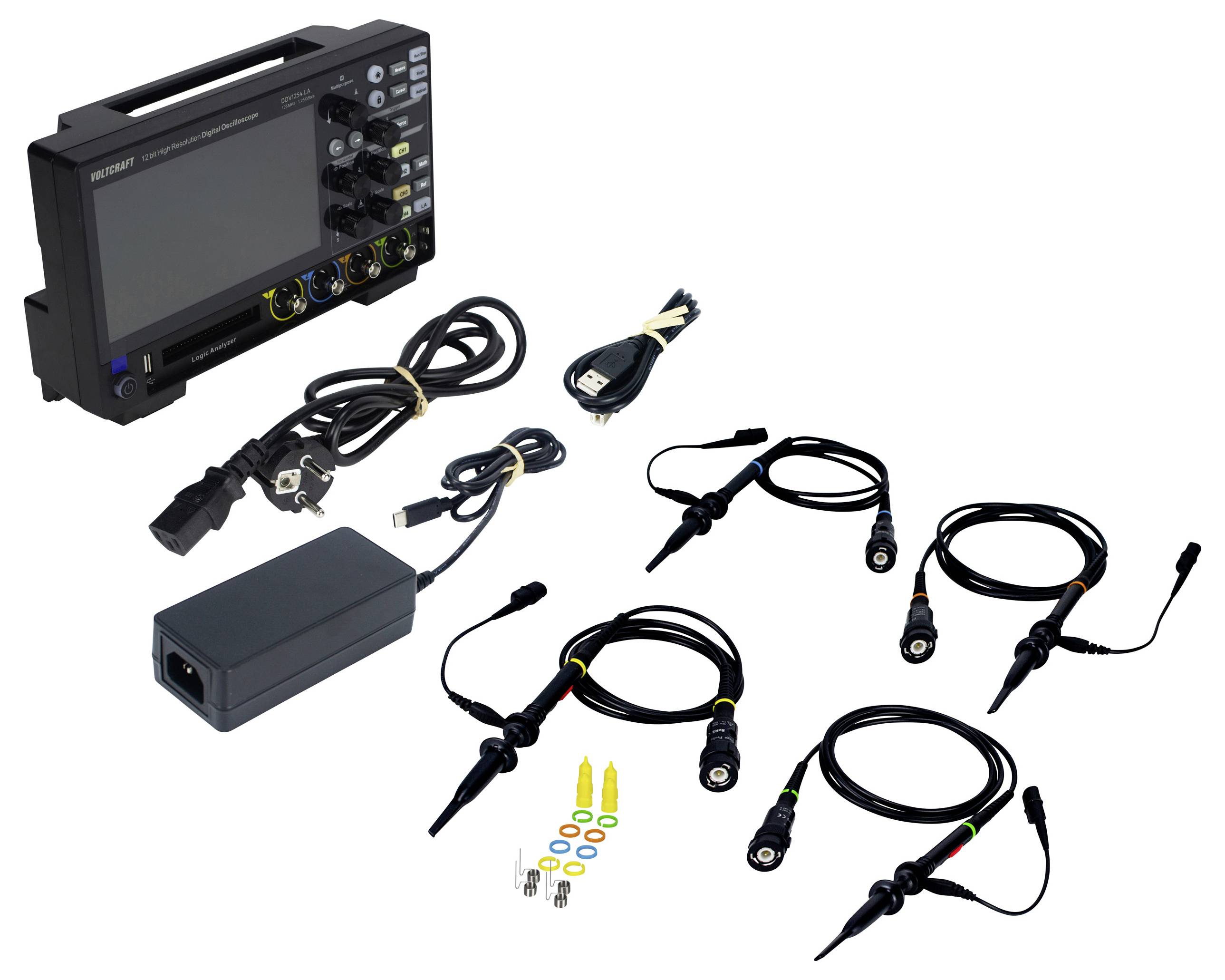

Voltcraft DOV1254 LA ima napajalnik USB Type-C, kabel USB, štiri testne sonde in dva kompleta za prilagajanje vzorcev. Paket vključuje tudi kabel BNC, programsko opremo z angleškimi navodili na CD-ju, vodnik za hiter začetek in varnostni list.
Besedilo je strojno prevedeno.
Izvedba
- dolžina snemanja 100 M
- Prikaz valov signala v realnem času na osebnem računalniku

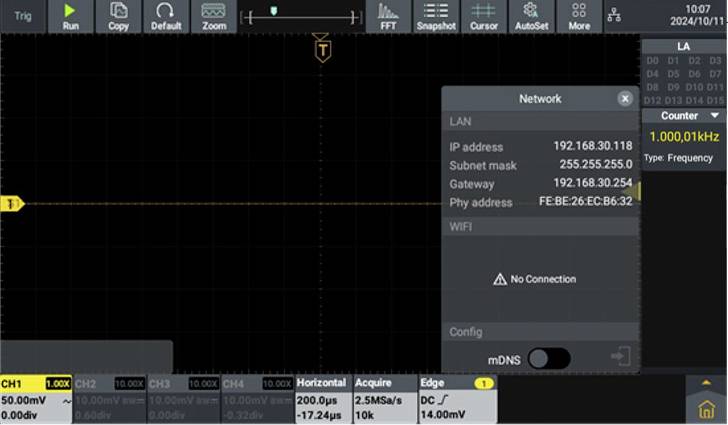

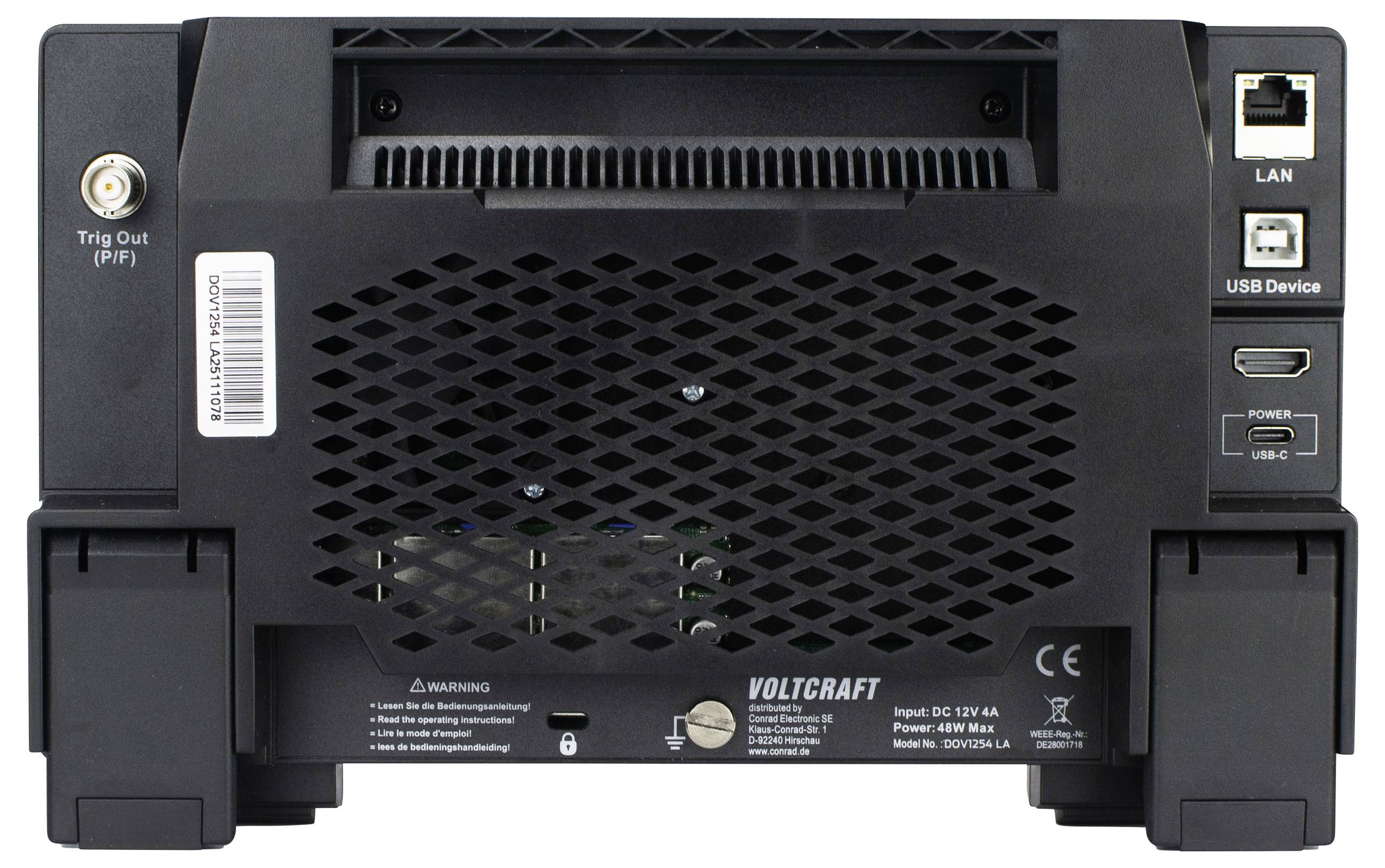

- Vmesniki: USB, LAN, HDMI
- Ločljivost zaslona: 1024 x 600 slikovnih pik, 16:9
- Horizontalna hitrost skeniranja: 1 ns/div - 1000 s/div, korak 1-2-5
- Zajemalne funkcije: vzorec, vrh, visoka ločljivost, povprečje, segmentacija
- Sprožilni viri: CH1, CH2, CH3, CH4, LA
- Vrsta sprožilca: Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth, Logic, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN Trigger
- Vertikalna občutljivost: 200 µV/div-10 V/div

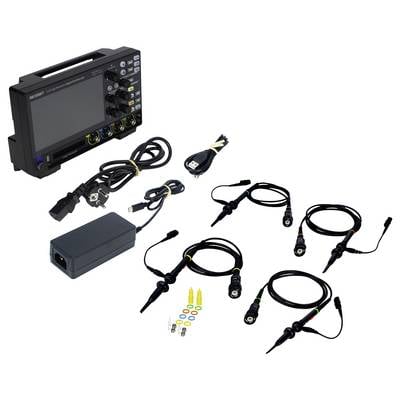

Obseg dostave
- FG
- Napajalnik USB Type-C
- USB-kabel
- 4 x testne sonde
- 2 x kompleta za prilagajanje vzorcev
- Programska oprema + angleški priročnik na CD-ju
- Navodila
- varnostni list
Namigi
Kabel logičnega analizatorja VOLTCRAFT DOV-PP116 lahko po potrebi naročite ločeno.
