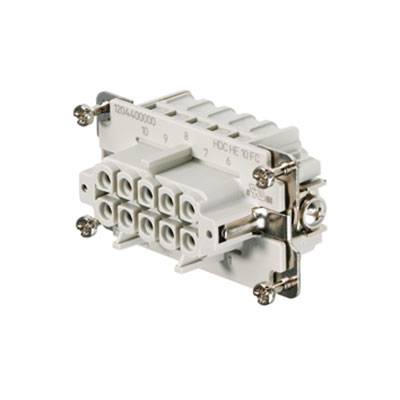

Vtična enota HDC HE 10 FC Weidmüller vsebuje: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vstavek za vtičnico
Priključek
stiskalni
Serija
RockStar® HDC HE
Značilnosti
z bakreno zlitino
Skupno število polov
10 + PE
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
14,99 €
3
6% = 0,83 €
14,16 €
5
8% = 1,16 €
13,83 €
10
9% = 1,38 €
13,61 €
25
11% = 1,63 €
13,36 €
50
13% = 1,91 €
13,08 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (14,99 € / Kos)
14,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
ženski vložek
- HDC HE 10 FC
Tehnične specifikacije
- Neto teža: 40 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 34 mm
- Višina: 33,5 mm
- Globina: 64 mm
- Višinska vtičnica: 33,5 mm
- Osnovna dolžina: 64 mm
- Velikost: 4
- Serija: HE
- Nazivna napetost (DIN EN 61984): 500 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 6 kV
- Nazivni tok (DIN EN 61984): 16 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 2mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Parni cikli Au: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 12
- Prerez prevodnika AWG (PE), min .: AWG 20
- Priključek po dolžini odstranjevanja: 7,5 mm
- Priključek dolžina PE: 10 mm
- Navor privijanja max. PE povezava: 1,5 Nm
- Moment zategovanja min. PE povezava: 1,2 Nm
- Pritrdilni vijak: M 4
- Velikost križne vdolbine: Gr. PH1
- Reža za dimenzije rezila (povezava PE): SD 0,8 x 4,0
- Vrsta izdelka
vstavek za vtičnico
- Serija
RockStar® HDC HE
- Značilnosti
z bakreno zlitino
- Priključek
stiskalni
- Skupno število polov
10 + PE
- Prečni presek prevodnika (maks.)
4 mm²
- Število pinov
10
- Prečni prerez prevodnika (min.)
0.5 mm²
- Vsebina
1 kos
- Število pola
da
34
33.5 mm
64 mm
500 V
10
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 201598 Vtična enota HDC HE 10 FC Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 201598 Vtična enota HDC HE 10 FC Weidmüller vsebuje: 1 kos
Opis
Vložek za pušo HDC vložek, vtičnica, 500 V, 16 A, število položajev: 10, priključek za stiskanje, velikost: 4. V stiskalni povezavi je nivo priključka prevodnika zasnovan kot kontakt za stiskanje. Preverjena tehnologija spajanja krimp uporablja že desetletja. Konfekcijski stiki niso vključeni v obseg dostave vložkov. Število polov: 10, nazivni tok: 16 A, nazivna napetost: 500 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC. Crimp povezava.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Vtična enota HDC HE 10 FC Weidmüller vsebuje: 1 kos
