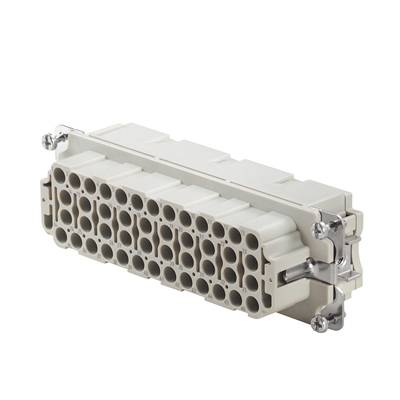

Vtična enota HDC HEE 46 FC Weidmüller vsebuje: 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vstavek za vtičnico
Priključek
stiskalni
Serija
RockStar® HDC HEE
Značilnosti
z bakreno zlitino
Skupno število polov
46 + PE
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
33,99 €
3
4% = 1,48 €
32,51 €
5
6% = 2,07 €
31,92 €
10
7% = 2,46 €
31,53 €
25
9% = 2,91 €
31,08 €
50
10% = 3,40 €
30,59 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (33,99 € / Kos)
33,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller 1826780000 vstavek za vtičnico RockStar® HDC HEE 46 + PE stiskalni 1 kos
- HDC HEE 46 FC
Tehnične specifikacije
- Neto teža: 88 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 34 mm
- Višina: 36 mm
- Globina: 111 mm
- Višinska vtičnica: 36 mm
- Osnovna dolžina: 111 mm
- Velikost: 8
- Serija: HEE
- Nazivna napetost (DIN EN 61984): 500 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 6 kV
- Nazivni tok (DIN EN 61984): 16 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 2mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Parni cikli Au: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 12
- Prerez prevodnika AWG (PE), min .: AWG 20
- Priključek po dolžini odstranjevanja: 7,5 mm
- Priključek dolžina PE: 10 mm
- Navor privijanja max. PE povezava: 1,5 Nm
- Moment zategovanja min. PE povezava: 1,2 Nm
- Pritrdilni vijak: M 4
- Velikost križne vdolbine: Gr. PH1
- Reža za dimenzije rezila (povezava PE): SD 0,8 x 4,0
- Vrsta izdelka
vstavek za vtičnico
- Serija
RockStar® HDC HEE
- Značilnosti
z bakreno zlitino
- Priključek
stiskalni
- Skupno število polov
46 + PE
- Prečni presek prevodnika (maks.)
4 mm²
- Število pinov
46
- Prečni prerez prevodnika (min.)
0.5 mm²
- Vsebina
1 kos
- Število pola
da
34
36 mm
111 mm
500 V
46
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 204070 Vtična enota HDC HEE 46 FC Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 204070 Vtična enota HDC HEE 46 FC Weidmüller vsebuje: 1 kos
Opis
Vložek za pušo HDC vložek, vtičnica, 500 V, 16 A, število pozicij: 46, priključek za stiskanje, velikost: 8. Serija HEE ima visoko kontaktno gostoto in je izdelana na podlagi preizkušenih HE vložkov. Nivo povezave prevodnika je zasnovan kot stiskalni kontakt. Preverjena tehnologija spajanja krimp uporablja že desetletja. Konfekcijski stiki niso vključeni v obseg dostave vložkov. Število polov: 46, nazivni tok: 16 A, nazivna napetost: 500 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC. Crimp povezava.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Vtična enota HDC HEE 46 FC Weidmüller vsebuje: 1 kos
