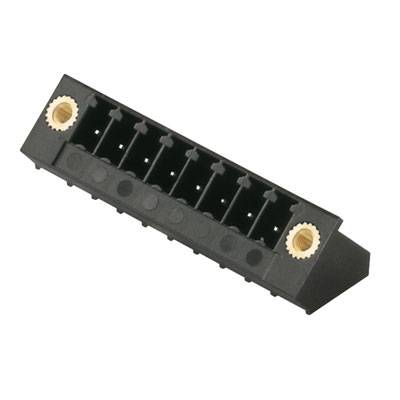

Vtični konektor za tiskana vezja črne barve Weidmüller 1978200000 vsebuje: 50 kosov

Vrsta izdelka

ohišje vtiča za tiskano vezje

Izvedba

vgradni moški konektor, navpičen

Število vrst

Serija

BC/SC

3.81 mm

Podatkovni list izdelka (PDF)

Dostava pon, 7.12.2026

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 50 kos)

Set (i) - zaloga Nemčija

Skupaj (4,70 € / Kos)

234,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Weidmüller ohišje vtiča za tiskano vezje BC/SC Skupno število polov 14 Osnovna mreža: 3.81 mm 1978200000 50 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 50 kos
Število vrst: 1
Skupno število polov: 14

Tehnične specifikacije

Vrsta izdelka: ohišje vtiča za tiskano vezje

Izvedba: vgradni moški konektor, navpičen

Število vrst: 1

Sistem vtičnih priključkov: wire-to-board

Serija: BC/SC

Značilnosti: z vijačnim zapahom

RM: 3.81 mm

Število pozicij na vrsto: 14

Skupno število polov: 14

Širina: 63.73 mm

Nazivni tok: 10 A

Nazivni tok - zaokrožen: 10 A

Vsebina: 50 kos

Mere: (D x Š x V) 13.10 x 63.73 x 14.20 mm

Priključek: za tiskano vezje

Material ohišja: LCP GF

Proizv. št. delov: 1978200000

Barva: črna

Industrijsko pakiranje: da

Material kontakta: Cu-zlitina, pocinkana

Nazivna napetost: 300 V

Višina: 14.20 mm

Dolžina: 13.10 mm

Skladnost z RoHS: Ja

Smerni vtikač: poševna na tiskano vezje

Vrsta: SC-SMT 3.81/14/135LF 3.2 SN BK BX

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 390397 Vtični konektor za tiskana vezja črne barve Weidmüller 1978200000 vsebuje: 50 kosov

Navodila za uporabo in varnost

Navodila za uporabo in varnost 390397 Vtični konektor za tiskana vezja črne barve Weidmüller 1978200000 vsebuje: 50 kosov

Opis

PCB priključek. Glava zatiča, prirobnica za spajkanje, spajkalni priključek za reflow, 3,81 mm, število položajev: 14, 135 °, dolžina spajkalnega zatiča: 3,2 mm, prevlečena s kositrom, črna, škatla. Visokotemperaturna odporna glava zatiča SC-SMT v 135 °; -izhodna smer - kot 135 °; je definiran med smeri vtiča in spajkalnim zatičem in označuje nagnjeno izhodno smer pri 45 °; na vezje. večja svoboda oblikovanja sklopov in naprav. Enostaven dostop in velika gostota pakiranja, če je več trakov z zatiči razporejenih vzporedno, da tvori polje konektorja. Aplikacijsko usmerjena zasnova ohišja, zahvaljujoč dodatni izbirni smeri izstopa. zaprta (G) in s priloženo spajkalno prirobnico (LF). Dolžina pisala po izbiri 1,5 mm ali 3,2 mm. Konektorji Weidmüller z korakom 3,81 mm (0,15 palca) so združljivi s postavitvijo s skupnimi konektorji in ponujajo prostor za tiskanje in kodiranje. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).

Besedilo je strojno prevedeno.
