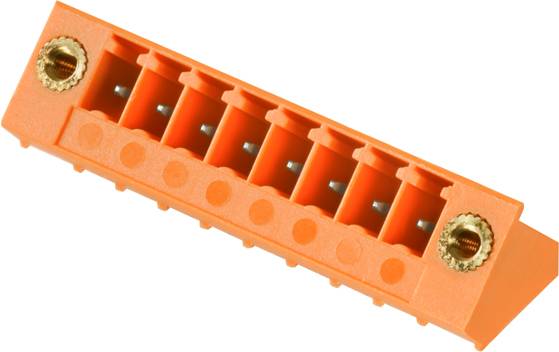

Vtični konektor za tiskana vezja oranžne barve Weidmüller 1976860000 vsebuje: 50 kosov
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
ohišje vtiča za tiskano vezje
Izvedba
vgradni moški konektor, vodoraven
Število vrst
1
Serija
BC/SC
RM
3.81 mm
Podatkovni list izdelka (PDF)
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
204,99 €
3
2% = 5,00 €
199,99 €
5
3% = 6,99 €
198,00 €
10
4% = 8,32 €
196,67 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 50 kos)
Skupaj (4,10 € / Kos)
204,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
PCB priključek
- Vsebina, količina, vsebina količinskih enot na prodajno enoto: 50 kos
- Število vrst: 1
- Skupno število polov: 14
Dodatne informacije
Tehnične specifikacije
- Vrsta izdelka
ohišje vtiča za tiskano vezje
- Izvedba
vgradni moški konektor, vodoraven
- Število vrst
1
- Sistem vtičnih priključkov
wire-to-board
- Serija
BC/SC
- Značilnosti
z vijačnim zapahom
- RM
3.81 mm
- Število pozicij na vrsto
14
- Skupno število polov
14
- Širina
63.73 mm
- Nazivni tok
10 A
- Nazivni tok - zaokrožen
10 A
- Vsebina
50 kos
- Mere
(D x Š x V) 13.10 x 63.73 x 14.20 mm
- Priključek
za tiskano vezje
- Material ohišja
PA GF
- Proizv. št. delov
1976860000
- Barva
oranžna
- Industrijsko pakiranje
da
- Material kontakta
Cu-zlitina, pocinkana
- Nazivna napetost
300 V
- Višina
14.20 mm
- Dolžina
13.10 mm
- Skladnost z RoHS
Ja
- Smerni vtikač
poševna na tiskano vezje
- Vrsta
SC 3.81/14/135F 3.2SN OR BX
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 390294 Vtični konektor za tiskana vezja oranžne barve Weidmüller 1976860000 vsebuje: 50 kosov
Navodila za uporabo in varnost
Navodila za uporabo in varnost 390294 Vtični konektor za tiskana vezja oranžne barve Weidmüller 1976860000 vsebuje: 50 kosov
Opis
PCB priključek. Glava zatiča, prirobnica, spajkalna povezava, 3,81 mm, število položajev: 14, 135 °, dolžina spajkalnega zatiča: 3,2 mm, prevlečena s kositrom, oranžna, škatla. Glava zatiča SC v 135 °; - izhodna smer - kot 135 °; je definiran med smeri vtiča in spajkalnim zatičem in označuje nagnjeno izhodno smer pri 45 °; na vezje. večja svoboda oblikovanja sklopov in naprav. Enostaven dostop in velika gostota pakiranja, če je več trakov z zatiči razporejenih vzporedno, da tvori polje konektorja. Zasnova ohišja, usmerjena v uporabo, zahvaljujoč dodatni izbirni smeri izhoda, ki je na voljo v zaprti izvedbi (G) in z vijačno prirobnico (F). Konektorji Weidmüller z korakom 3,81 mm (0,15 palca) so združljivi s postavitvijo s skupnimi konektorji in ponujajo prostor za tiskanje in kodiranje. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Vtični konektor za tiskana vezja oranžne barve Weidmüller 1976860000 vsebuje: 50 kosov
