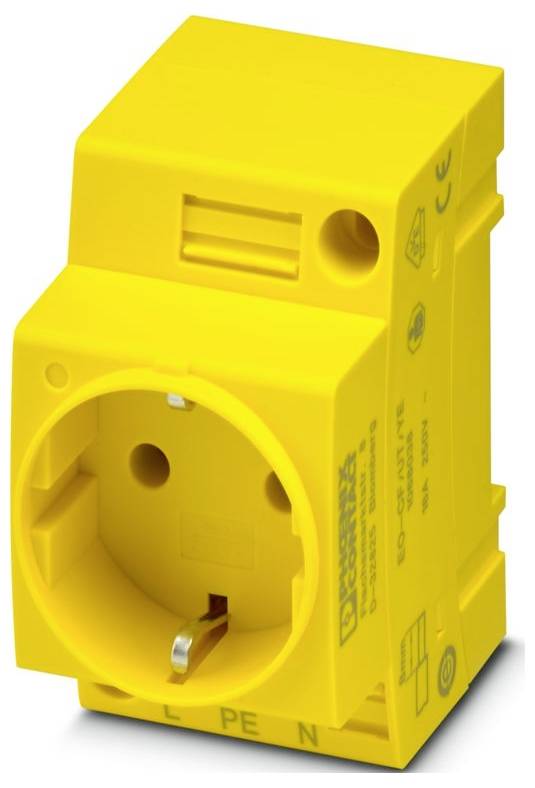

vtičnica Phoenix Contact EO-CF/UT/YE rumena 1.8 W (D x Š x V) 62.1 x 45 x 75 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vtičnica
Moč
1.8 W
Vrsta zaščite
IP20
Vrsta
EO-CF/UT/YE
Barva
rumena
Podatkovni list izdelka (PDF)
44 Set (i) - zaloga Nemčija
Število (velikost pakiranja 5 kos)
Skupaj (10,40 € / Kos)
51,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,25 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 4 mm²
- Presek vodnika AWG: 24 ... 12 (pretvorjeno v IEC)
- Širina: 45 mm
- Višina: 75 mm
- Globina: 62,1 mm
- Barva: rumena (RAL 1018)
- Razred vnetljivosti po UL 94: V0
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -45 °C ... 70 °C (najvišje območje obratovalne temperature vključno s samosegrevanjem, glejte krivuljo zmanjšanja nazivne moči)
- Temperatura okolice (skladiščenje/transport): -45 °C ... 70 °C
- Standardi/predpisi: VDE 0620-1
- Vrsta montaže: za montažo na montažno letev v servisnem vmesniku ali neposredno montažo
- Izolacijski material: PA
- Dolžina odstranjevanja izolacije: 8 mm
- Nazivna napetost: 250 V AC (50 Hz)
- Opomba o uporabi: Ta vtičnica ni zasnovana za uporabo z visoko obremenitvijo (HL), kot so polnilniki električnih vozil in veliki sevalni grelniki.
- Največja izguba moči pri nominalnih pogojih: 1,8 W
- Specifikacija preskusa: DIN EN 50155 (VDE 0115-200):2022-06
- Rezultat: Izpit opravljen
- Uporaba statičnega izolacijskega materiala pri nizkih temperaturah: -60 °C
- Temperaturni indeks izolacijskega materiala (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R22: HL 1 - HL 3
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R23: HL 1 - HL 3
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R24: HL 1 - HL 3
- Standardi: Standardi
- Relativni temperaturni indeks izolacijskega materiala (električni, UL 746 B): 130 °C
- Nazivni tok: 16 A
- Frekvenca: f1 = 5 Hz do f2 = 250 Hz
- Dovoljena vlažnost (skladiščenje/transport): 30 % ... 70 %
- Nihanja/širokopasovni šum: Nihanja/širokopasovni šum
- Spekter: Preskus življenjske dobe kategorije 2, nameščen na podstavnem vozičku
- Raven ASD: 6,12 (m/s²)²/Hz
- Pospešek: 30g
- Trajanje preizkusa na os: 5 ur
- Smeri testiranja: osi X, Y in Z (pozitivna in negativna)
- Šok: Šok
- Udarna valovna oblika: polsinus
- Trajanje šoka: 18 ms
- Število šokov na smer: 3
- Indikator stanja: ne
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R26: HL 1 - HL 3
- Kalorimetrično odvajanje toplote NFPA 130 (ASTM E 1354): 28 MJ/kg
- Vnetljivost površine NFPA 130 (ASTM E 162): preizkušeno
- Specifična optična gostota dimnih plinov NFPA 130 (ASTM E 662): uspešno
- Test toksičnosti dima NFPA 130 (SMP 800C): uspešno opravljen
- Klicna številka države: Nemčija
- Lehrdorn: A3;B3
- Presek fleksibilnega vodnika [AWG]: 24 ... 14 (pretvorjeno v IEC)
- Presek fleksibilnega vodnika (tulca brez plastične tulke): 0,25 mm² ... 2,5 mm²
- Presek fleksibilnega vodnika (tulka s plastično tulko): 0,25 mm² ... 2,5 mm²
- Presek fleksibilnega vodnika (2 vodnika enakega prereza z dvojno žičnato tulko in plastičnim tulcem): 0,2 mm² ... 4 mm²
- Globina pri NS 35/7,5: 63 mm
- Globina pri NS 35/15: 70,5 mm
- Premer luknje: 4,4 mm
- Kontaktni material: CuZn38
- Vrsta konektorja: CF konektor s sprednjo stranjo
- Vrsta izdelka
vtičnica
- Vrsta
EO-CF/UT/YE
1.8 W
- Barva
rumena
- Material
PA
IP20
- Razred zaščite
IP20
- Dolžina
62.1 mm
- Širina
45 mm
- Višina
75 mm
- Mere
(D x Š x V) 62.1 x 45 x 75 mm
- Način povezovanja
vijačni priključek
- Merilna napetost
250 V/AC
- Merilni tok
16 A
- Prečni presek prevodnika (maks.)
4 mm²
- Prečni prerez prevodnika (min.)
0.2 mm²
- Način montaže
montažna letev (DIN letev)
fiksna pritrditev
- Vgradna globina
62.1 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3562466 vtičnica Phoenix Contact EO-CF/UT/YE rumena 1.8 W (D x Š x V) 62.1 x 45 x 75 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3562466 vtičnica Phoenix Contact EO-CF/UT/YE rumena 1.8 W (D x Š x V) 62.1 x 45 x 75 mm
Opis
Vtičnica, tip vtiča CF, vrsta priključka: vijačni priključek, barva: rumena, nazivna napetost: 250 V AC (50 Hz), nazivni tok: 16 A, za montažo na DIN-letev v servisnem vmesniku ali neposredno montažo, standardi/predpisi: VDE 0620-1, koda države: Nemčija
