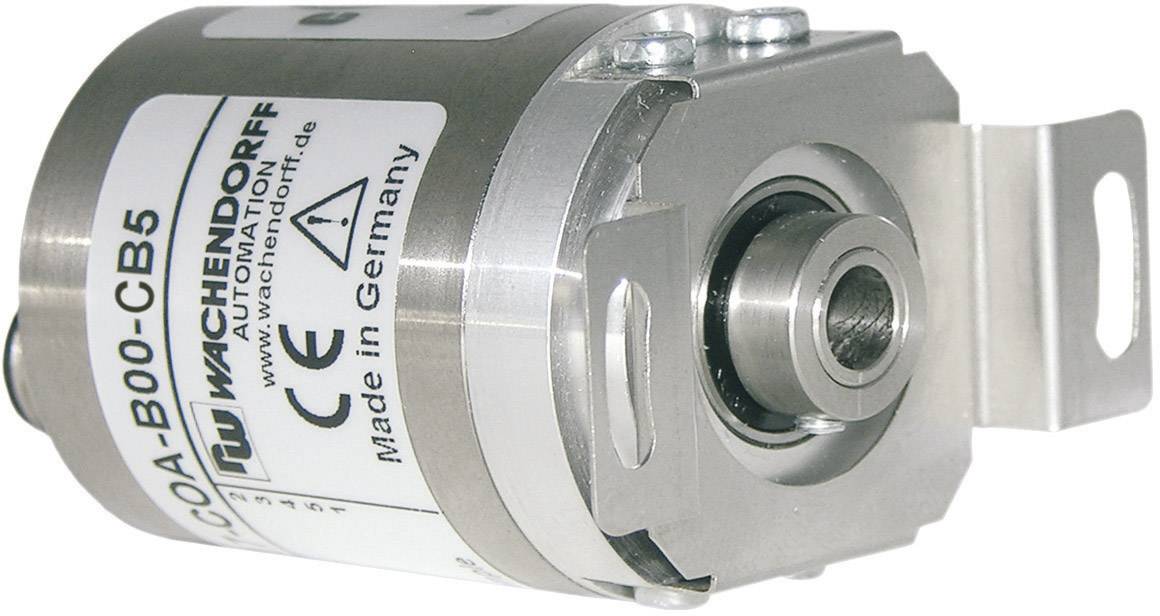

Wachendorff magnetni absolutni dajalnik WDGA WDGA-58B-10-1218-CO-A-B-0-0-CB5 multiturn/polna gred, premer gredi: 10 mm p

Z visoko ločljivostjo 12-bitnega singleturna in 12-bitnega + 18-bitnega multiturna je serija WDGA idealna za aplikacije, pri katerih je poleg mehanske robustnosti pomembna tudi visoka merilna natančnost. Vmesnik zagotavlja celotno vrednost položaja za vrednotenje, ki je sestavljena iz kombinacije enojnega obrata in ustreznega večkratnega položaja glede na število vrtljajev. Kljub ogromni ločljivosti dajalnik brez vzdrževanja ne potrebuje zobnika ali rezervne baterije. To zagotavlja dolgo življenjsko dobo mehanike in ščiti okolje. Z izjemno visokimi obremenitvami do 220 N radialno in 120 N aksialno deluje leta zanesljivo in natančno.

Absolutni dajalniki WDGA so opremljeni z dvobarvno LED (rdečo / zeleno). Z različnimi barvnimi spremembami in
Različne utripajoče frekvence se lahko preberejo neposredno prek pomembne LED signalizacije. Tako npr. B. Vključitev WDGA absolutnega dajalnika v obstoječo topologijo vodila CAN hitro in enostavno.

Načelo delovanja tehnologije EnDra®:
Za beleženje števila vrtljajev in smeri vrtenja, kodri WDGA ne potrebujejo mehanskega prestavljanja. Namesto tega se vrtljaji določajo z energijsko žico (EnDra). Stalni magnet nabira toliko energije v žici, da se informacije "vrtenja" in "smeri vrtenja" prenašajo na ocenjevalno elektroniko v določenem položaju. Zunanja oskrba z energijo, npr. B. prek baterije, za to ni potreben. Patentirani sistem tako deluje popolnoma neodvisno.

Besedilo je strojno prevedeno.
