WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora

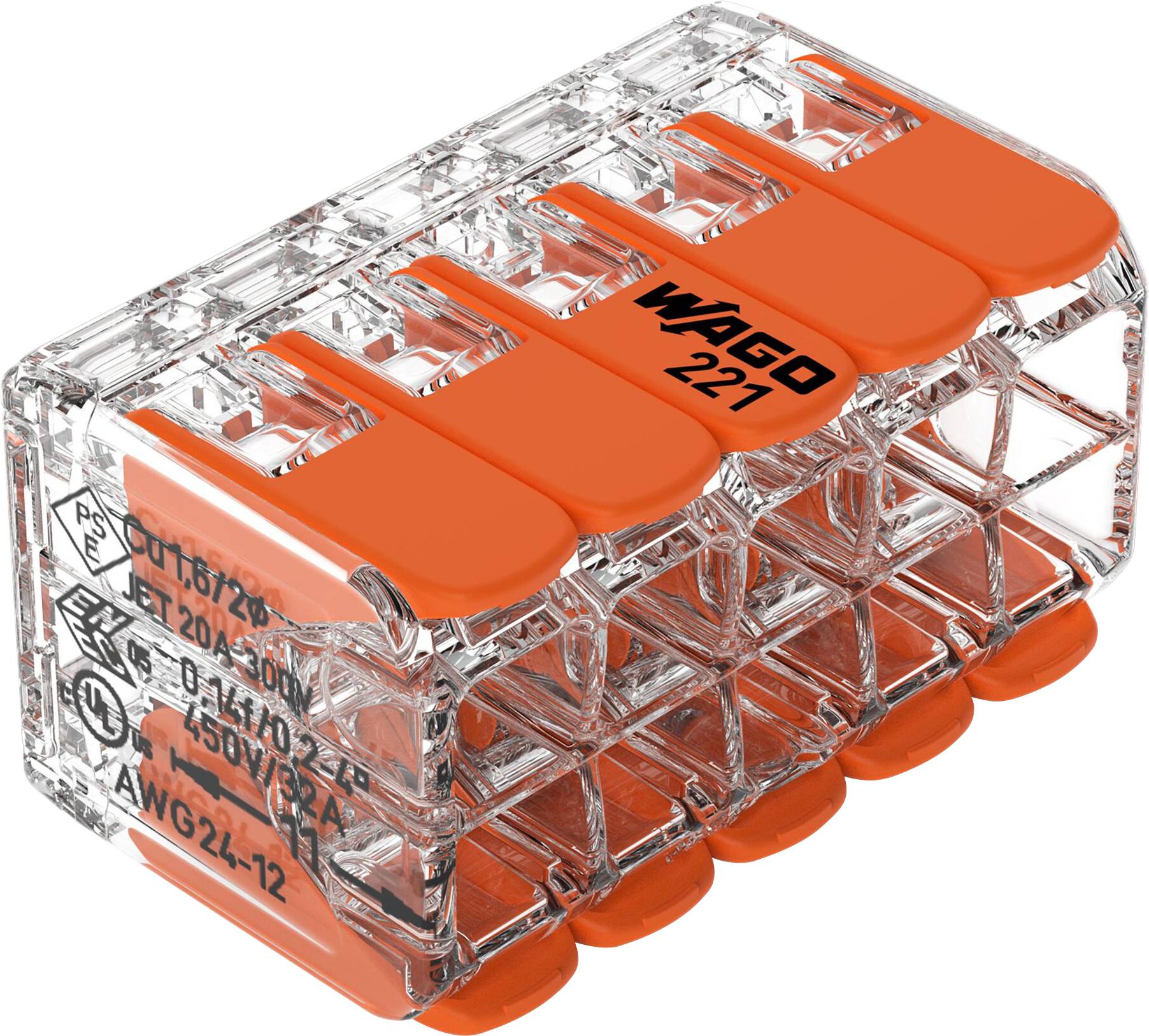

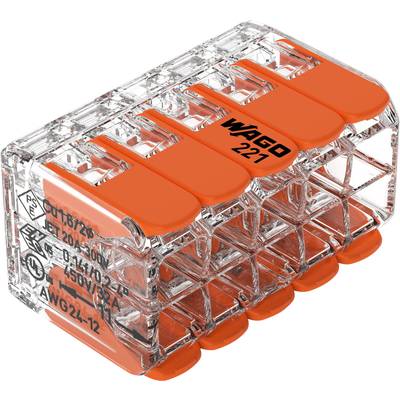

Prozoren plastični pritrdilni priključek z petimi oranžnimi vzvodi, označen z 'WAGO 221', za električne povezave.

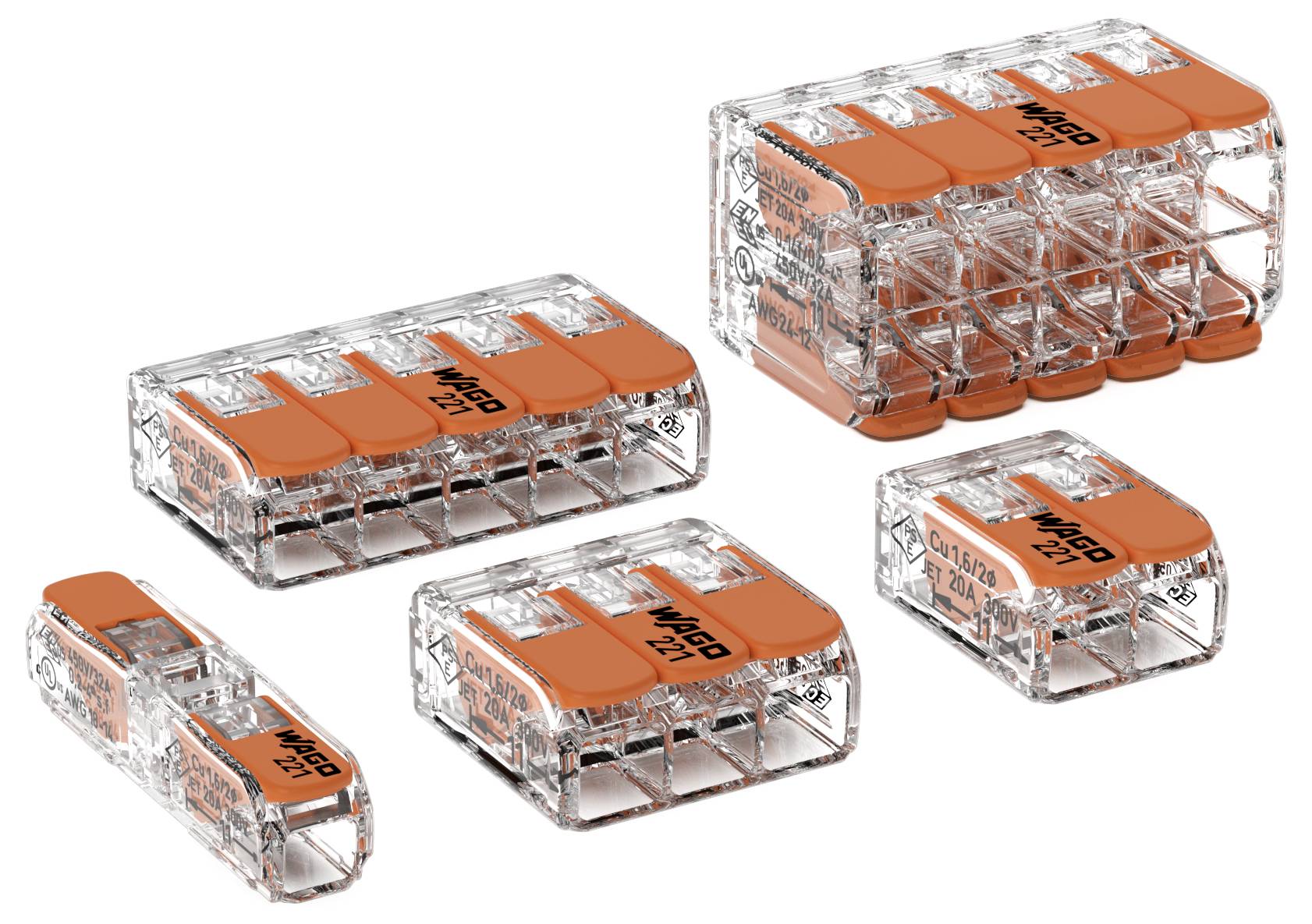

Več prozornih priključnih sponk z oranžnimi vzvodi, primernih za elektroinštalacijski material. Vidne so različne velikosti.

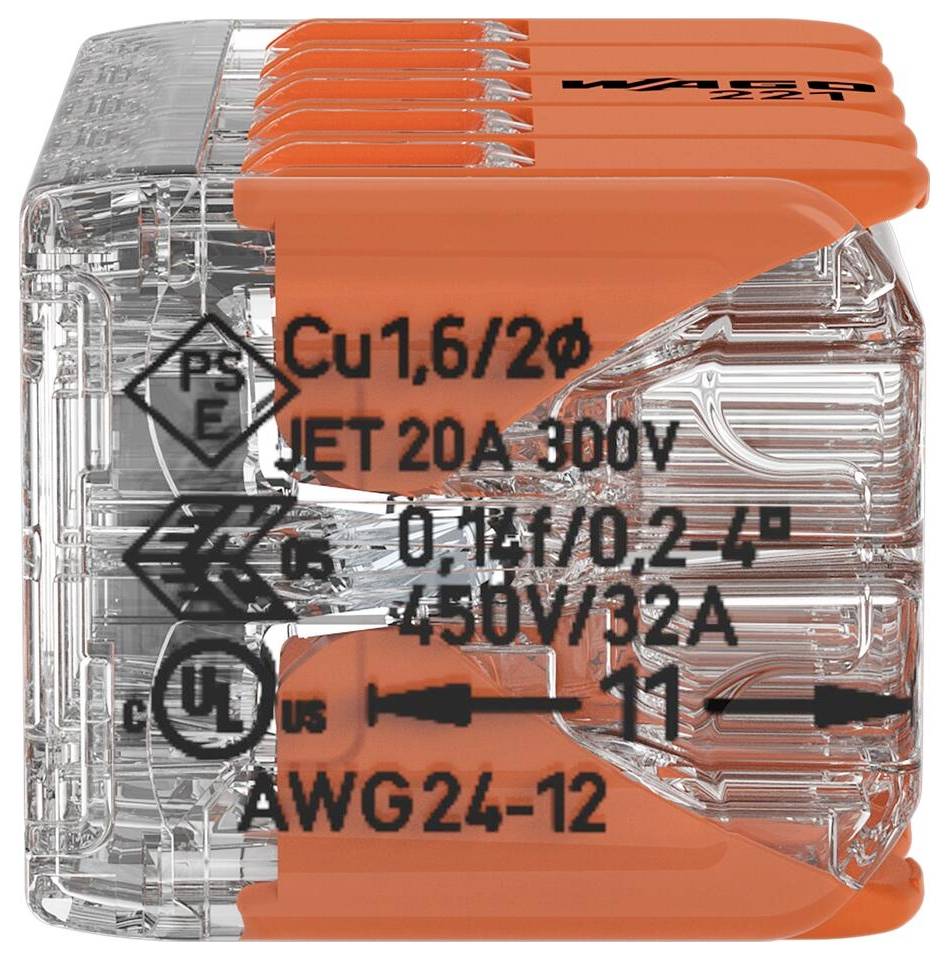

Prozoren kabelski priključek z oranžnimi vzvodi, označen s tehničnimi specifikacijami: 300 V, 20 A, za kable 0,14-4 mm².

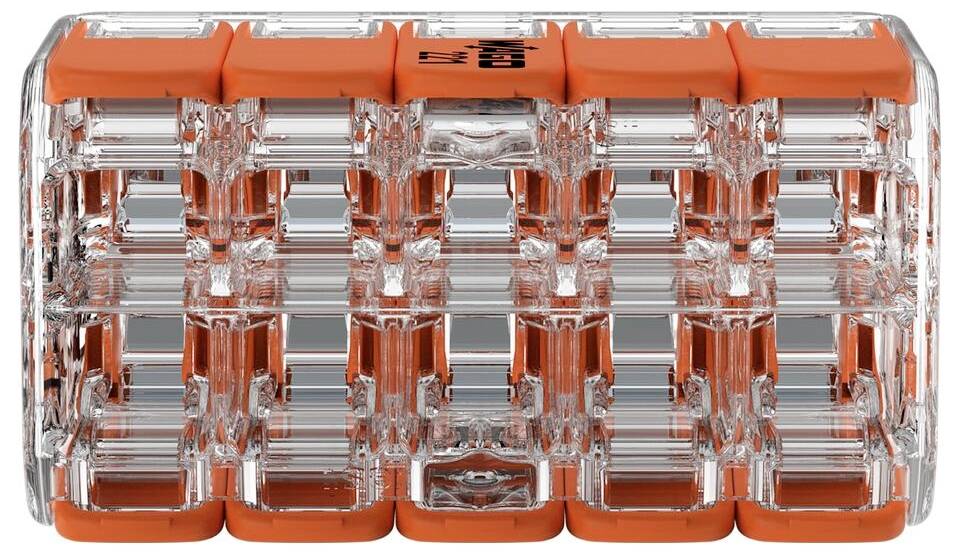

Prozorna, pravokotna rolka z oranžnimi poudarki, namenjena masažam in sproščanju mišic.

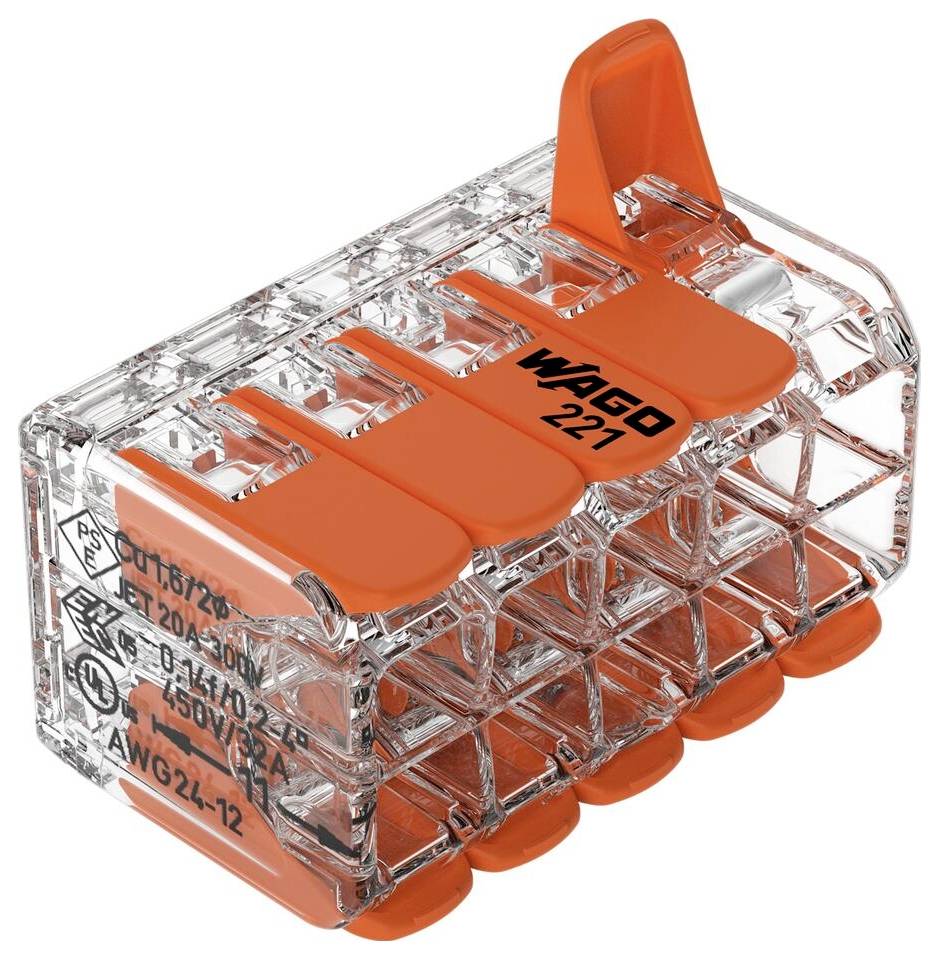

Prosojni plastični priključek s petimi oranžnimi vzvodi, ki se uporablja za povezovanje električnih vodnikov.

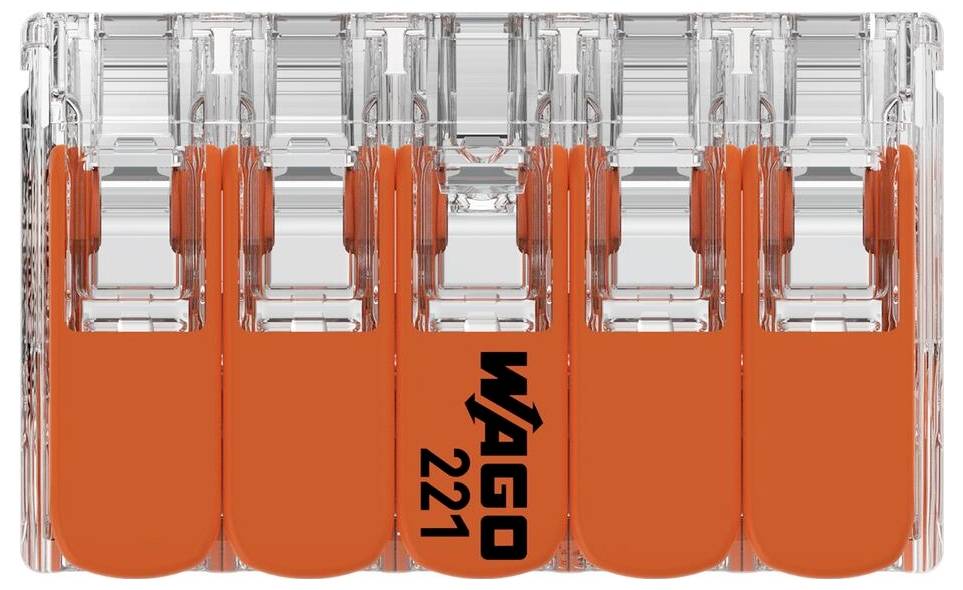

Prozorna, petkratna vtična sponka z oranžnimi vzvodi, označena z 'WAGO 221', omogoča preprosto povezavo žic.

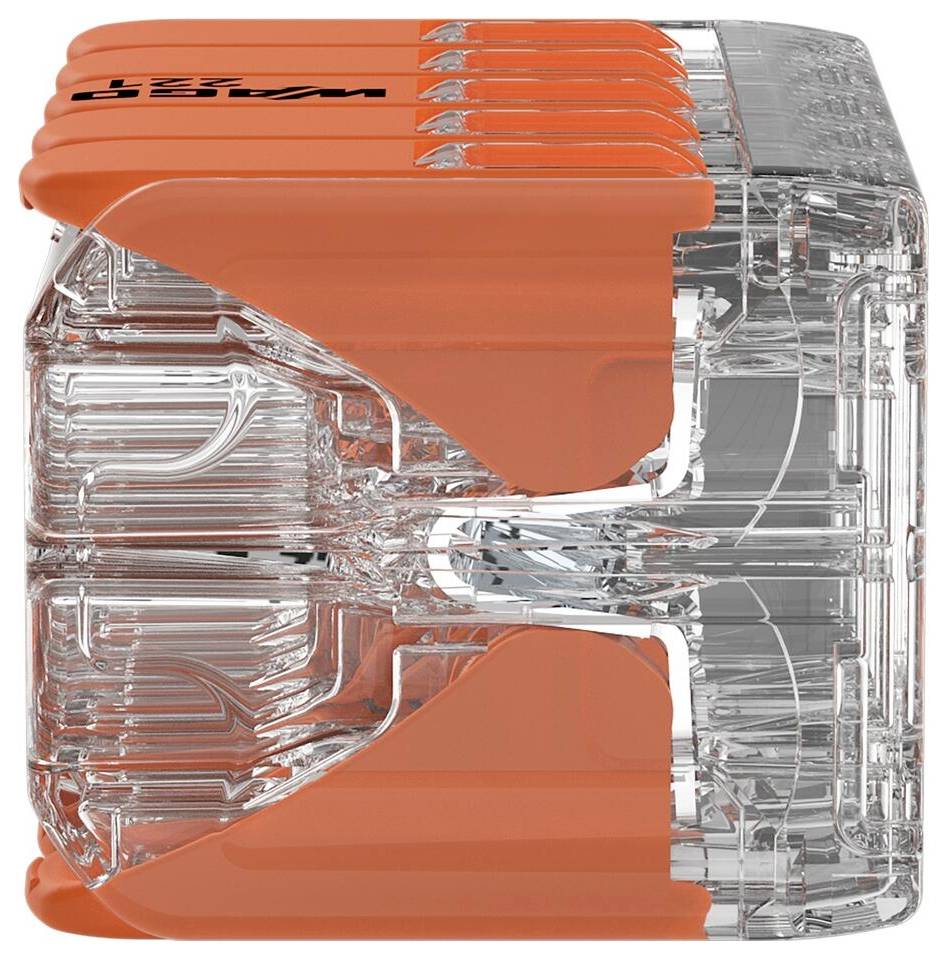

Prosojni oranžni električni priključek, ki prikazuje šest žičnih priključkov v kompaktni izvedbi.

Odprt električni razdelilnik prikazuje različne barvne kable, povezane s konektorji, pritrjen na sivo steno.

Odprta razdelilna omarica na stropu prikazuje priključene kable s sponkami, pod njimi visita dva kabla.

Podrobnost instalacije stropa: Odprt izrez stropa s kablirano halogenko svetilko, pripravljeno za vgradnjo v rasterno stropno konstrukcijo.

Električna priključna škatla z več barvnimi kabli, povezanimi z oranžnimi WAGO priključki, pritrjena na stropu.

WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora-11

WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora-12

WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora-13

WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora-14

WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora-15

WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora-16

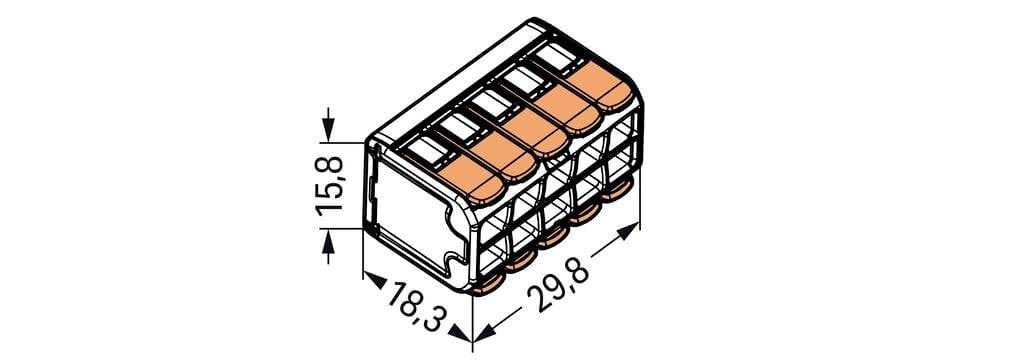

Slika večpolnega priključka z merami: 15,8 mm x 18,3 mm x 29,8 mm. Prikazuje pet oranžnih pritrdilnih mest.

1/18

Vrsta izdelka

povezovalna sponka

Fleksibilen prerez (min.)

0.14 mm²

Fleksibilni prečni prerez (maks.)

4 mm²

Togi prerez (min.)

0.2 mm²

Maks. prečni prerez trdnosti

4 mm²

Podatkovni list izdelka (PDF)

Hitra dostava čet, 9.7.

2408 kos - zaloga Nemčija

Velikosti pakiranja

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (1,99 € / Kos)

1,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

WAGO 221-420-1 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, oranžna

Za 40 % manjša od prejšnjega modela

Tehnične specifikacije

Vrsta izdelka: povezovalna sponka

Fleksibilen prerez (min.): 0.14 mm²

Fleksibilni prečni prerez (maks.): 4 mm²

Togi prerez (min.): 0.2 mm²

Maks. prečni prerez trdnosti: 4 mm²

Število pinov: 10

Barva: transparentna
oranžna

Serija: 221

Nazivni tok: 32 A

Nazivni tok - zaokrožen: 32 A

Vsebina: 1 kos

Proizv. št. delov: 221-420-1

: 24 - 12

Dolžina ogolitve: 11 mm

Priključek: z natezno vzmetjo

Izolacijski material: umetna masa

Nazivna napetost: 450 V

Temperaturno območje: Do +105 °C

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Število pinov

Maks. prečni prerez trdnosti

Fleksibilni prečni prerez (maks.)

Serija

Togi prerez (min.)

Fleksibilen prerez (min.)

WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, oranžna

Št. izdelka:3345692

Priporočeni izdelki

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Povezovalna sponka, prilagodljiva: 0.14-4 mm toga: 0.2-4 mm št. polov: 2 WAGO 221-412 1 kos transparentna, oranžna

Št. izdelka:1188436

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Povezovalna sponka, prilagodljiva: 0.14-4 mm toga: 0.2-4 mm št. polov: 3 WAGO 221-413 1 kos transparentna, oranžna

Št. izdelka:1188437

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Povezovalna sponka, prilagodljiva: 0.14-4 mm toga: 0.2-4 mm št. polov: 5 WAGO 221-415 1 kos transparentna, oranžna

Št. izdelka:1188438

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Povezovalna sponka, prilagodljiva: 0.14-4 mm toga: 0.2-4 mm št. polov: 2 WAGO 221-412 100 kos transparentna, oranžna

Št. izdelka:1188439

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Povezovalna sponka, prilagodljiva: 0.14-4 mm toga: 0.2-4 mm št. polov: 3 WAGO 221-413 50 kos transparentna, oranžna

Št. izdelka:1188440

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-415 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 5 40 kos transparentna, oranžna

Št. izdelka:1188441

32 A

4 mm²

0.2 mm²

0.14 mm²

Povezovalna sponka, prilagodljiva: 0.14-4 mm toga: 0.2-4 mm št. polov: 5 WAGO 221-415 25 kos transparentna, oranžna

Št. izdelka:1341805

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Povezovalne kleme, fleksibilnost: 0.14-4 mm togost: 0.2-4 mm Polzahl: 2 WAGO 221-412/996-016 16 kos transparentno, oranžno

Št. izdelka:1488843

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Povezovalne kleme, fleksibilnost: 0.14-4 mm togost: 0.2-4 mm Polzahl: 3 WAGO 221-413/996-012 12 kos transparentno, oranžno

Št. izdelka:1488844

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3345692 WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3345692 WAGO 221-420-1 221 povezovalna sponka prilagodljiv: 0.14-4 mm² tog: 0.2-4 mm² Število pinov: 10 1 kos transparentna, ora

Opis

Izjemno tanke
Sponke generacije 221 so pravi prostorski čudež. V primerjavi s prejšnjim modelom (serija 222) se je njihova prostornina zmanjšala za 40 %. Z njihovo pomočjo lahko elektroinštalaterji brez težav udejanjijo rešitve tudi na mestih, kjer je na voljo malo prostora za vgradnjo. Izjemno tanka oblika nove serije omogoča, da ožičene sponke enostavno in hitro vstavite v razdelilne doze. Poleg tega prihranek na prostoru nudi dodatne možnosti za kasnejše nadgradnje.

Kaj je na stvari
Nova oblika ohišja serije 221 iz prozorne umetne mase omogoča enostavno vidno preverjanje pravilnega položaja vodnika. Elektroinštalater lahko po priključitvi takoj vidi, če so vsi vodniki vstavljeni do skrajne lege in če so pravilno povezani. Tudi pravilno dolžino snete izolacije z vodnikov je možno sedaj enostavno preveriti z enim samim pogledom. Zaprti lijaki za vodnike poskrbijo za jasno speljavo vodnikov do vpenjalnega mesta.

Poudarek na uporabniku prijazni uporabi
Inštalater lahko prek dveh testnih odprtin udobno in varno preveri sponko tudi v vgrajenem stanju, in sicer z vsemi običajnimi testnimi konicami. Stranske prijemalne vdolbine v ohišju poskrbijo za uporabniku prijazno odpiranje vzvodov. Nova generacija sponk temelji na preverjeni tehnologiji Cage Clamp®, pri kateri ni potrebna uporaba orodja, temveč se vpenjalna mesta odpirajo in zapirajo s pomočjo vzvoda. Razlika v primerjavi s prejšnjim modelom: Sedaj vam bo šla uporaba vzvoda še enostavneje od rok. Tako je možno vodnike priključiti še enostavneje in hitreje.

Zelo raznolika raba
Kot univerzalna sponka lahko nova serija 221 sprejme vse običajne vrste vodnikov. S samo eno sponko je možno pokriti prečne prereze vodnikov od 0,14 do 4 mm² (finožilni) oz. 0,2 do 4 mm² (eno- in večžilni). Z visokim zanesljivim nazivnim tokom 32 A in nazivno napetostjo 450 V je serija 221 primerna za številne različne rabe. Značilni primeri rabe v hišni tehniki so priključitev svetilk, motorjev za žaluzije ter ožičenje domofonov in krmilnikov za vrata. V industriji je povezovalna sponka idealna z ožičenje med drugim motorjev in črpalk.
