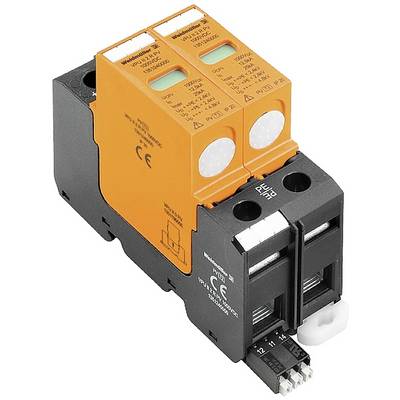

Weidmüller 1351240000 VPU II 2 R PV 1000V DC prenapetostna zaščita-vtični odvodnik 12.5 kA 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Število
Skupaj (194,99 € / Kos)
209,99 €
-7 %
194,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Tehnične specifikacije
- Dolžina traku: 8 mm
- Priključek po dolžini odstranjevanja: 15 mm
- Vrsta povezave: PUSH IN
- Navor privijanja, največ: 3 Nm
- Navor privijanja, min .: 2 Nm
- Zasnova: namestitveno ohišje; 2 TE, Insta IP20
- Višina montažne dimenzije: 75 mm
- Vpenjalna površina, največ: 35 mm²
- Vpenjalna površina, min .: 1,5 mm²
- Moč kratkega stika ISCPV: 200 A
- Temperatura skladiščenja: -40 ° C do 80 ° C
- Presek prevodnika, trden, največ: 1,5 mm²
- Presek prevodnika, fino napet, največ: 25 mm²
- Prerez prevodnika, večžični, največ: 50 mm²
- Neto teža: 288 g
- Prikaz optičnih funkcij: zelen = ok, rdeč = odvodnik je pokvarjen, zamenjaj
- DIN tirnica: TS 35
- Prenapetostna kategorija: III
- Stopnja onesnaženosti: 3
- Vrsta izdelka
prenapetostna zaščita-vtični odvodnik
- Odvodni tok
12.5 kA
- Nazivna napetost
1000 V
- Obratovalna temperatura
-40 ° C do +70 °C
IP20
- Proizv. št. delov
1351240000
- Vrsta
Tip II
- Barva
črna
oranžna
- Norme
EN 50539-11
- Mere
(Š x V x G) 35.6 x 106 x 69 mm
- Širina
35.6 mm
- Višina
106 mm
- Globina
69 mm
- Vsebina
1 kos
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1951513 Weidmüller 1351240000 VPU II 2 R PV 1000V DC prenapetostna zaščita-vtični odvodnik 12.5 kA 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1951513 Weidmüller 1351240000 VPU II 2 R PV 1000V DC prenapetostna zaščita-vtični odvodnik 12.5 kA 1 kos
Opis
VARITECTOR prenapetostna zaščita serije VPU PV I (tip I) in VPU PV II (tip II) učinkovito ščiti fotonapetostne sisteme in njihove komponente pred motnjami zaradi strele in prenapetosti, tudi daleč pod mejami, ki jih določa koordinacija izolacije v skladu z EN 60664-3 / Določen je DIN VDE 0110-3. To ščiti tako infrastrukturo kot tudi inverterske sisteme pred prenapetostjo in povečuje razpoložljivost sistema.
Odvodniki so preizkušeni v skladu s standardom IEC 50539-11 / DIN EN 50539-11 in se lahko vgradijo v sisteme v skladu s standardom IEC 50539-12 / DIN EN 50539-12 in v skladu z IEC 60364-7-712 Namestitev fotovoltaičnih sistemov.
Besedilo je strojno prevedeno.
Odvodniki so preizkušeni v skladu s standardom IEC 50539-11 / DIN EN 50539-11 in se lahko vgradijo v sisteme v skladu s standardom IEC 50539-12 / DIN EN 50539-12 in v skladu z IEC 60364-7-712 Namestitev fotovoltaičnih sistemov.
