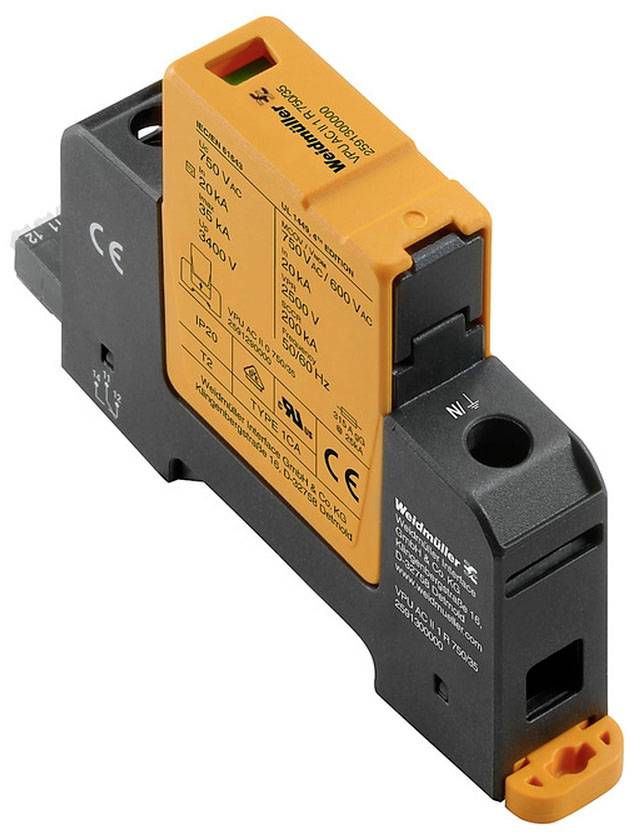

Weidmüller 2591300000 VPU AC II 1 R 750/35 prenapetostni odvodnik 35 kA 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
5 kos - zaloga Nemčija
Število
Skupaj (73,99 € / Kos)
73,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Tehnične specifikacije
- Neto teža: 166 g
- Vlažnost: 5 ... 95% rel. Vlažnost
- Temperatura skladiščenja: -40 ° C - +85 ° C
- Zasnova: vgradno ohišje; 1 TE, Insta IP20
- Razred vnetljivosti: V-0
- Število polov: 1
- Stopnja onesnaženosti: 2
- Kategorija prenapetosti: III
- Vrsta povezave: PUSH IN
- Prikaz optične funkcije: zelena = ok, rdeča = odvodnik okvarjen, zamenjaj
- Segment: distribucija električne energije
- Podporna tirnica: TS 35
- Neprekinjena delovna napetost, Uc (AC): 750 V.
- Omrežna oblika: enofazna
- Frekvenčno območje, največ: 60 Hz
- Frekvenčno območje, min .: 50 Hz
- Moč kratkega stika ISCCR: 50 kA
- Stopnja zaščite UP (tip.):<3,4 kV
- Tok uhajanja: 0,3 mA
- Tehnologija povezovanja vodnikov: vijačna povezava
- Dolžina odstranjevanja nazivne povezave: 15 mm
- Moment privijanja, min .: 2 Nm
- Moment privijanja, največ: 4,5 Nm
- Območje vpenjanja, nazivni priključek: 16 mm²
- Območje vpenjanja, najmanj: 4 mm²
- Območje vpenjanja, največ: 35 mm²
- Prerez priključka vodnika, poln, min .: 0,14 mm²
- Prerez priključka vodnika, poln, največ: 1,5 mm²
- Prerez priključka vodnika, fino uvijen, najmanj: 4 mm²
- Prerez priključka vodnika, fino uvijen, največ: 35 mm²
- Prerez priključka vodnika, nasedli, najmanj: 2,5 mm²
- Prerez priključka vodnika, nasedli, največ: 35 mm²
- Neprekinjena delovna napetost, Uc (N-PE): 750 V.
- Dolžina odstranjevanja: 8 mm
- Vrsta izdelka
prenapetostni odvodnik
- Odvodni tok
35 kA
- Nazivna napetost
690 V/AC
- Čas vklopa
25. ns
- Obratovalna temperatura
-40 ° C do +85 °C
IP20 (ko je nameščen)
- Proizv. št. delov
2591300000
- Vrsta
VPU AC II 1 R 750/35
- Barva
oranžna
črna
- Mere
(Š x V x G) 18 x 95 x 68 mm
- Širina
18 mm
- Višina
95 mm
- Globina
68 mm
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
da
