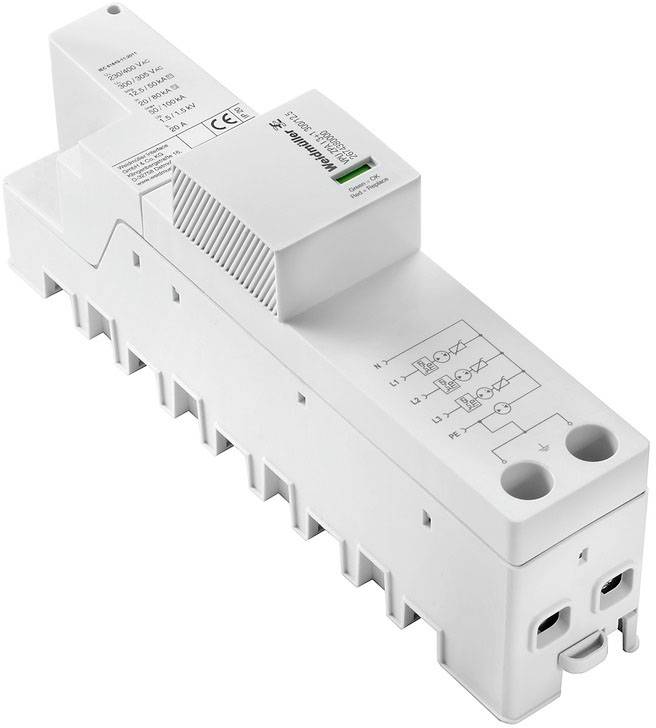

Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 prenapetostni odvodnik Prenapetostna zaščita za: razdelilna omarica 50 kA 1
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Število
Skupaj (355,00 € / Kos)
355,00 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Tehnične specifikacije
- Neto teža: 100 g
- Razred vnetljivosti po UL 94: V-0
- Delovna višina: ≤ 4000 m
- Primerno za vgradnjo pred merilnikom (brez uhajanja toka)
- Prikaz optičnih funkcij: zelen = ok, rdeč = odvodnik je pokvarjen, zamenjaj
- Stopnja zaščite: IP30, v kombinaciji s pokrovom
- Segment: porazdelitev energije
- Največja stalna napetost, Uc (AC): 300 V
- Najvišja zvezna napetost, Uc (N-PE): 305 V
- Mrežni obrazec: TN-CS, TN-S, TT
- Tok puščanja V (8/20 µs) N-PE: 80 kA
- Tok puščanja Imax (8/20 µs) N-PE: 100 kA
- Tok puščanja V (8/20 µs) jedru PE: 20 kA
- Tok puščanja jedro Imax (8/20 µs)-PE: 50 kA
- Iimp impulznega toka strele (10/350 µs) (L-PE): 12,5 kA
- Impulzni tok strele, Iimp (10/350 µs) (N-PE): 50 kA
- Zaščita: 315 gG pri 25 kA Isccr
- Moč kratkega stika ISCCR: 25 kA
- Energetska koordinacija (≤10 m): tip I, tip II, vrsta III
- Stopnja zaščite UP (tip): ≤ 1,5 kV
- Stopnja zaščite navzgor pri IN (N-PE): ≤ 1,5 kV
- Tok uhajanja pri Un: 5 µA
- Začasna prenapetost - TOV: 442 V
- Zahtevalni razred po EN 61643-11: T1, T2
- Zahtevni razred v skladu z IEC 61643-11: Tip I, tip II
- Odzivni čas / čas sprostitve: ≤ 100 ns
- Kontaktni kontakt: Ne.
- Tehnologija priključitve prevodnika: vijačna povezava
- Tip povezave: vpet
- Navor privijanja, največ: 4,5 Nm
- Vpenjalna površina, min .: 16 mm²
- Vpenjalna površina, največ: 35 mm²
- Prerez prevodnika, fino napet, AEH (DIN 46228-1), min .: 16 mm²
- Prerez prevodnika, fino napet, AEH (DIN 46228-1), največ: 25 mm²
- Presek prevodnika, večžični, min .: 16 mm²
- Presek prevodnika, večžični, največ: 35 mm²
- Vrsta izdelka
prenapetostni odvodnik
- Prenapetostna zaščita za
razdelilna omarica
- Odvodni tok
50 kA
- Nazivna napetost
240 V/AC
- Čas vklopa
100 ns
- Izvedba
Prenapetostni odvodnik, nizka napetost, brez uhajanja toka, TN-CS, TN-S, TT, UP (L / N-PE) ≤ 1,5 kV
- Obratovalna temperatura
-40 ° C do +70 °C
IP30
- Proizv. št. delov
2674380000
- Barva
siva
- Norme
IEC61643-11, EN61643-11
- Mere
(Š x V x G) 47 x 229 x 99 mm
- Širina
47 mm
- Višina
229 mm
- Globina
99 mm
- Vsebina
1 kos
- UKCA
da
