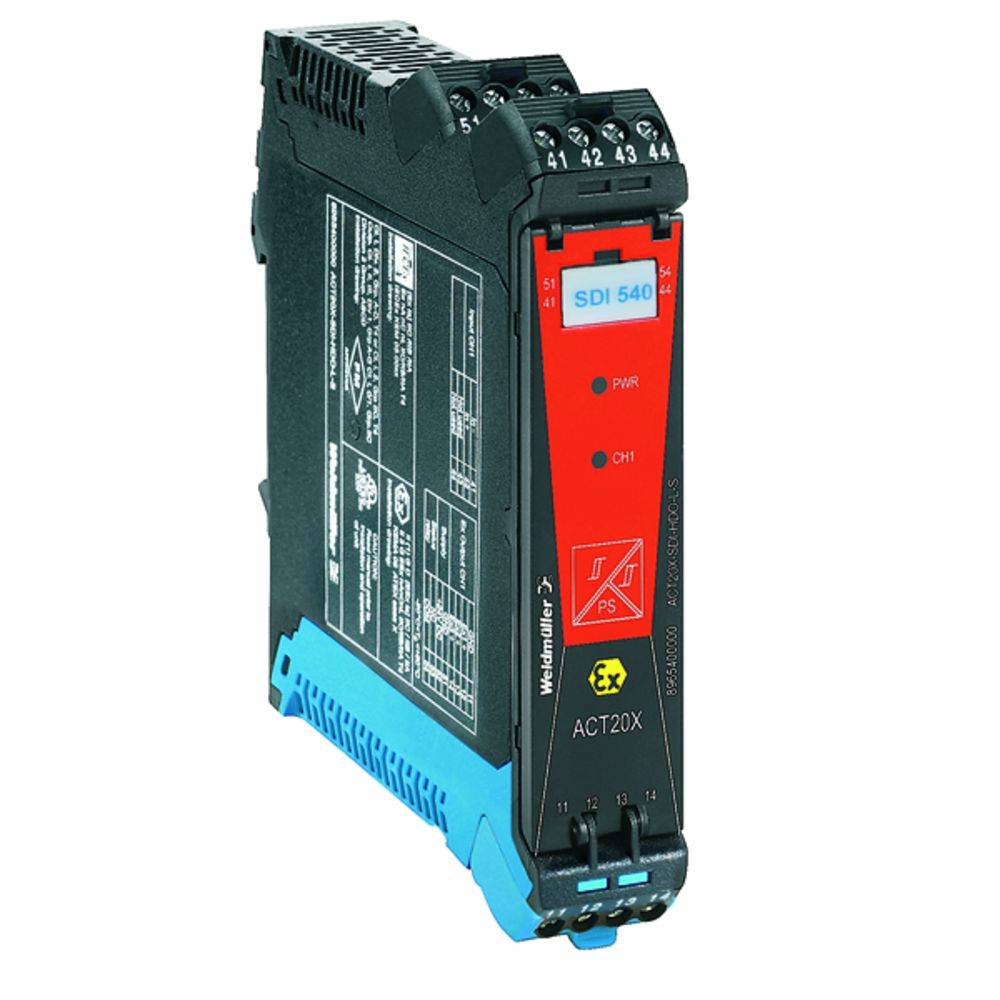

Weidmüller ACT20X-SDI-HDO-H-S 8965410000 pretvornik signala 1 kos

Vrsta izdelka

pretvornik signala

Vhodni signal maks. (napetost)

10 V

Vrsta

ACT20X-SDI-HDO-H-S

Mere

(D x Š x V) 113.6 x 22.5 x 119.2 mm

Priključek

vijačni

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

3 kos - zaloga Nemčija

Podobni izdelki

Število

kos - zaloga Nemčija

Skupaj (244,99 € / Kos)

244,99 €

z DDV

Samo 20,00 €

Na voljo samo 3 kos - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ACT20X SDI HDO HS

Tehnične specifikacije

Neto teža: 170 g Delovna temperatura: - 20 ° C - +60 ° C Temperatura skladiščenja: -20 ° C - +85 ° C Število vhodov: 1 Zaščitni razred: IP20 Neprekinjen tok:<0,5 A AC / 0,3 A DC (varno območje),<0,5 A AC / 1 A DC (Cona 2) nazivna moč:<62,5 VA / 32 W (varno območje),<16 VA / 32 W (Cona 2) Vrsta vhoda: NPN, PNP tranzistor, preklopni signal Poraba energije:<2,5 W Odzivni čas koraka: 10 ms Presek žične povezave AWG, min .: AWG 26 Presek žične povezave AWG, maks .: AWG 12 Navor privijanja, min.: 0,4 Nm Navor privijanja, največ: 0,6 Nm Nazivna preklopna napetost:<125 V / AC / 110 V / DC (varno območje),<32 V / AC / 32 V / DC (Cona 2)

Vrsta: ACT20X-SDI-HDO-H-S

Vrsta izdelka: pretvornik signala

Vhodni signal maks. (napetost): 10 V

Mere: (D x Š x V) 113.6 x 22.5 x 119.2 mm

Priključek: vijačni

Izhodni signal (napetost): 60 mA

Obratovalna napetost: 300 V (max)

Maks. obratovalna napetost: 300 V

Vhodni signal (napetost): 10 V/DC

Vhodna upornost: 3.5 kΩ

Vsebina: 1 kos

Konfiguracija: program

Širina: 22.5 mm

Višina: 119.2 mm

Dolžina: 113.6 mm

Skladnost z RoHS: Ja

Napajalna napetost (num.): 31.2 V/DC

Maks. prečni prerez trdnosti: 2.5 mm²

Togi prerez (min.): 0.25 mm²

Globina: 113.6 mm

Vrsta: ACT20X SDI HDO HS

Teža: 170 g

: 22.5

: 119.2 mm

: 113.6 mm

: 3 W

: -20-60 °C

: Screw connection

: IP20

: 2

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 258853 Weidmüller ACT20X-SDI-HDO-H-S 8965410000 pretvornik signala 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 258853 Weidmüller ACT20X-SDI-HDO-H-S 8965410000 pretvornik signala 1 kos

Opis

Ex-signala pretvornik / terminator je. ACT20X, 1-kanalna izvedba, za vžigalno skupino IIB<60mA. Nadzorni moduli ACT20X-SDI-HDO / 2SDI-2HDO se upravljajo na vhodni strani prek stikalnih signalov (NPN, PNP) iz varnega območja in nudijo digitalne izhode za stikalne pogone (elektromagnetni ventili, alarmni oddajniki) v Ex-Zone 0. Izhodni tok je modul, posebej omejen na 35 mA ali 60 mA (samo enokanalno) za skupine za zaščito vžiga IIC / IIB. V primeru napake vgrajeni alarmni stiki zagotavljajo statusna sporočila, ki omogočajo hitro identifikacijo napak in s tem povečajo razpoložljivost naprav. Izolacijski prekinitveni ojačevalniki, nameščeni na DIN, so na voljo v enem ali dveh kanalih. S širino 11 mm na kanal, naprave potrebujejo samo majhno količino prostora v krmilni omari.

Besedilo je strojno prevedeno.
