Weidmüller DRIKIT 115VAC 2CO LD/PB povezovalni rele 115 V/AC 5 A 2 menjalo 10 kos

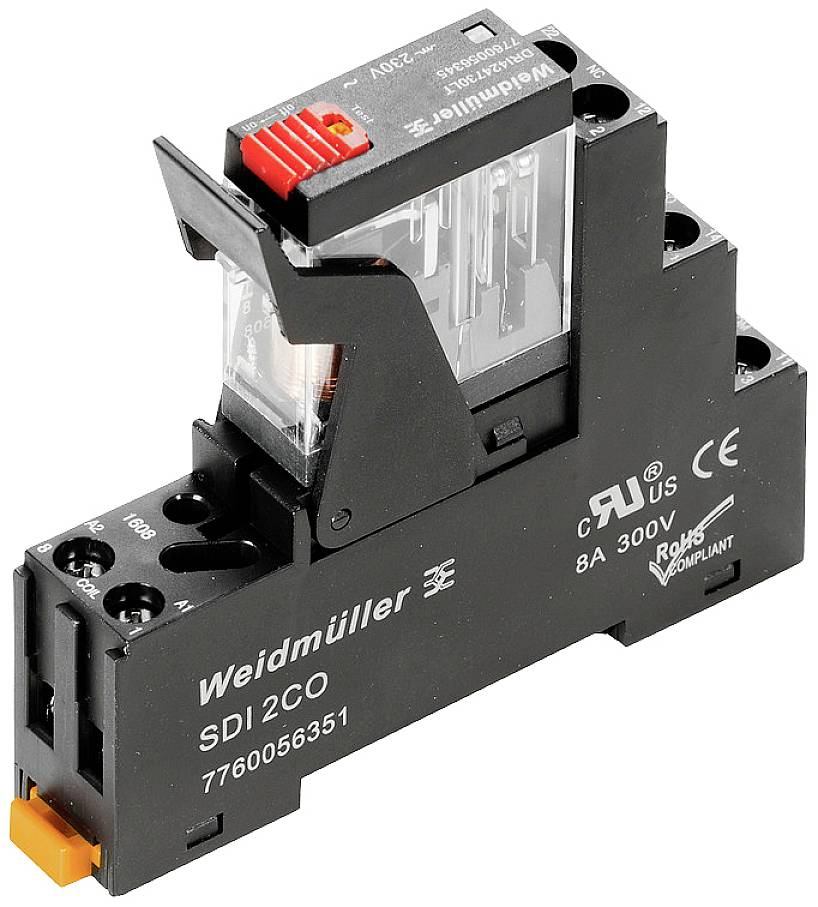

Weidmüller SDI 2CO relejski modul, črn z rdečo tipko, natisnjen tekst in električni simboli, primeren za 8A 300V.

Vrsta izdelka

povezovalni rele

Kontakt

2 menjalo

Nazivna napetost

115 V/AC

Preklopna napetost (maks.)

250 V/AC

Preklopni tok maks.

5 A

Podatkovni list izdelka (PDF)

Dostava čet, 1.10.

5 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (11,50 € / Kos)

114,99 €

z DDV

Samo 11,00 €

Na voljo samo 5 Set (i) - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vlažnost: 35 ... 85% rel. Vlažnost, brez kondenzacije
Temperatura skladiščenja: -40 ° C ... 85 ° C
Nazivni tok AC: 9,3 mA
Nazivna moč: 1,1 VA
Napetost odziva / izpada: 92 V / 34,5 V AC
Prikaz stanja: LED rdeča
Nazivna stikalna napetost: 250 V AC
Preklopna zmogljivost DC (ohmična), maks .: 150 W @ 24 V
Najmanjša preklopna zmogljivost: 10 mA pri 12 V, 100 mA pri 5 V
Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
Podporna tirnica: TS 35
Gumb za preskus: Da (lahko ga blokirate)
Kazalnik položaja mehanskega stikala: Da
Nazivna napetost: 250 V
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Izolacijska skupina: IIIb
Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 min
Dielektrična trdnost sosednjih kontaktov: 1,5 kVeff / 1 min
Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
Impulzna vzdržljiva napetost: 4,8 kV (1,2 / 50 µs)
Dolžina odstranjevanja nazivne povezave: 8 mm
Moment privijanja, min .: 0,5 Nm
Pritezni moment, največ: 0,8 Nm
Območje vpenjanja, nazivni priključek: 1,5 mm²
Območje vpenjanja, najmanj: 0,25 mm²
Območje vpenjanja, največ: 4 mm²
Prerez priključka vodnika, poln, najmanj: 0,25 mm²
Prerez priključka vodnika, poln, največ: 4 mm²
Prerez priključka vodnika, fino uvijen, najmanj: 0,25 mm²
Prerez priključka vodnika, fino uvijen, največ: 4 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,25 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 4 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 4 mm²
Velikost rezila: Gr. PH1
Preklopna napetost DC, maks .: 250 V
Zakasnitev izklopa: ≤ 10 ms

Vrsta izdelka: povezovalni rele

Vrsta: DRIKIT 115VAC 2CO LD/PB

Priključek: vijačni

Barva: črna

Kontakt: 2 menjalo

Material kontakta: AgNi

Nazivna napetost: 115 V/AC

Preklopna napetost (maks.): 250 V/AC

Preklopni tok maks.: 5 A

Maks. preklopna moč: 1250 VA

Mehanska življenjska doba: 10 x 10⁶Cikli

Zračna/plazilna razdalja (tuljave/kontakti): 3 mm

Upor (tuljava): 6200 Ω

: IP20

Maks. temperatura: +55 °C

Min. temperatura: -40 °C

Globina: 68 mm

Širina: 15.8 mm

Višina: 80.2 mm

Mere: (Š x V x G) 15.8 x 80.2 x 68 mm

Vsebina: 10 kos

Teža: 64 g

Skladnost z RoHS: Ja

Stalni tok (maks.): 5 A

Delovna napetost: 115 V/AC

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1917619 Weidmüller DRIKIT 115VAC 2CO LD/PB povezovalni rele 115 V/AC 5 A 2 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1917619 Weidmüller DRIKIT 115VAC 2CO LD/PB povezovalni rele 115 V/AC 5 A 2 menjalo 10 kos

Opis

Relejni spojnik kot vgrajeni modul, sestavljen iz vtičnega releja in vtičnice. Krmilni in obremenilni tokokrogi so galvansko ločeni.
