Weidmüller PWR276730L povezovalni rele 230 V/AC 25 A 2 zapiralo 10 kos

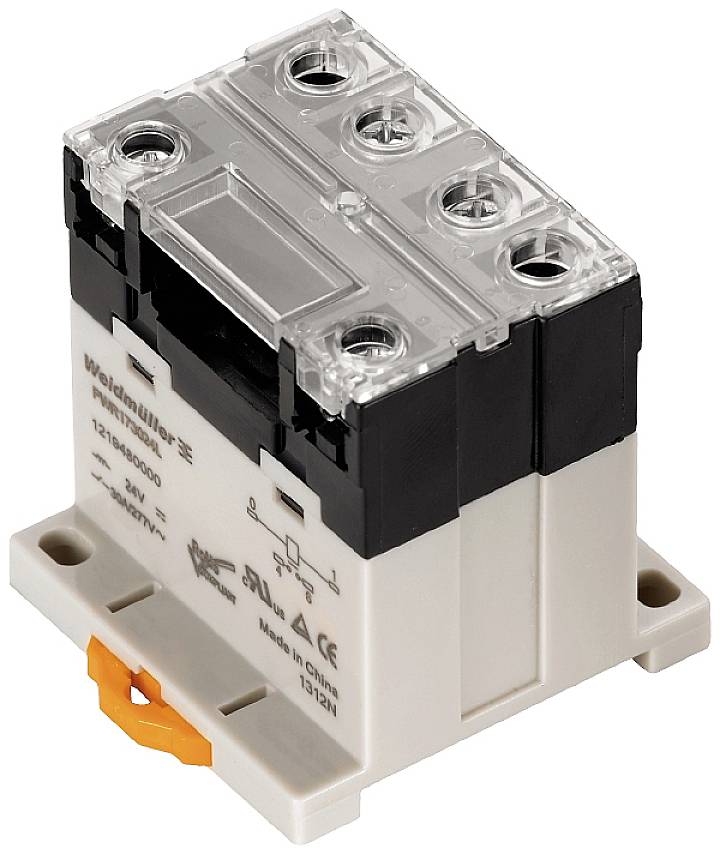

Električni rele stikalo s prozornim ohišjem na vrhu. Spodaj so vidne tehnične specifikacije.

Vrsta izdelka

povezovalni rele

Kontakt

2 zapiralo

Nazivna napetost

230 V/AC

Preklopna napetost (maks.)

277 V/AC

Preklopni tok maks.

25 A

Podatkovni list izdelka (PDF)

Dostava pon, 18.1.2027

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (28,90 € / Kos)

289,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vlažnost: 35 ... 85% rel. Vlažnost, brez kondenzacije Temperatura skladiščenja: -25 ° C ... 55 ° C Nazivni tok AC: 11 mA Nazivna moč: 2,5 VA Odzivna napetost: 172,5 V / 34,5 V AC Prikaz stanja: LED zelena Nazivna preklopna napetost: 277 V AC vklopni tok: 120 A / 50 ms Preklopna zmogljivost DC (uporovna), maks .: 600 W @ 24 V min. Preklopna zmogljivost: 100 mA @ 12 V max. Preklopna frekvenca pri nazivni obremenitvi: 0,1 Hz Montažna tirnica: TS 35 preskusni gumb: ne Mehanski kazalnik položaja stikala: ne Nazivna napetost: 250 V Prenapetostna kategorija: III Stopnja onesnaženosti: 3 Skupina izolacijskega materiala: IIIa Vhod dielektrične trdnosti - izhod: 4 kVeff / 1 min Dielektrična trdnost sosednjih kontaktov: 2 kVeff / 1 min Dielektrična trdnost odprt kontakt: 2 kVeff / 1 min Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs) zakasnitev izklopa:<30 ms Kontaktna upornost: ≤ 50 mΩ Območje vpenjanja, nazivna povezava, min. (Krmilna stran): 0,5 mm² Območje vpenjanja, nazivna povezava, maks. (Krmilna stran): 2,5 mm² Navor privijanja, min. (Krmilna stran): 0,5 Nm Pritezni navor, največ (na krmilni strani): 1,2 Nm Velikost rezila (na krmilni strani): Gr. PH2 Obseg vpenjanja, nazivni priključek, min. (Na strani tovora): 0,5 mm² Območje vpenjanja, nazivni priključek, maks. (Na strani tovora): 4 mm² Navor privijanja, min. (Na strani tovora): 0,5 Nm Navor privijanja, maks. stran): 1,2 Nm Velikost rezila (stran obremenitve): Gr. PH2

Vrsta izdelka: povezovalni rele

Vrsta: PWR276730L

Priključek: vijačni

Barva: bež

Kontakt: 2 zapiralo

Material kontakta: AgSnO2

Nazivna napetost: 230 V/AC

Preklopna napetost (maks.): 277 V/AC

Preklopni tok maks.: 25 A

Maks. preklopna moč: 6900 VA

Zračna/plazilna razdalja (tuljave/kontakti): 5.5 mm

Upor (tuljava): 21000 Ω

: IP10

Maks. temperatura: +55 °C

Min. temperatura: -25 °C

Globina: 55 mm

Širina: 50.5 mm

Višina: 34 mm

Mere: (Š x V x G) 50.5 x 34 x 55 mm

Vsebina: 10 kos

Teža: 120 g

Skladnost z RoHS: Ja

Stalni tok (maks.): 25 A

Delovna napetost: 230 V/AC

Vklopni tok: 120 A

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1912167 Weidmüller PWR276730L povezovalni rele 230 V/AC 25 A 2 zapiralo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1912167 Weidmüller PWR276730L povezovalni rele 230 V/AC 25 A 2 zapiralo 10 kos

Opis

Relejni spojnik kot vgrajeni modul, sestavljen iz vtičnega releja in vtičnice. Krmilni in obremenilni tokokrogi so galvansko ločeni.

Besedilo je strojno prevedeno.
