Weidmüller TRS 24-230VUC 1COAUC1D2 povezovalni rele 24 V DC/AC, 230 V DC/AC 6 A 1 menjalo 10 kos

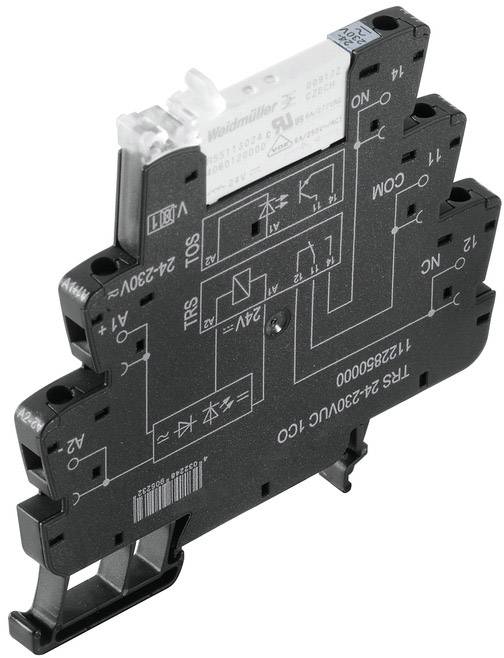

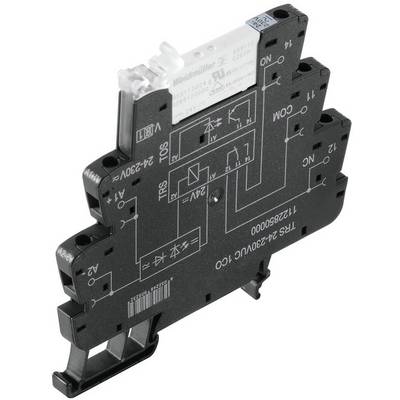

Črni relejski modul z več električnimi simboli in belimi napisi. Zgoraj je viden bel rele.

Slika je simbolična

Vrsta izdelka

povezovalni rele

Kontakt

1 menjalo

Nazivna napetost

24 V DC/AC

230 V DC/AC

Preklopna napetost (maks.)

250 V/AC

Preklopni tok maks.

6 A

Podatkovni list izdelka (PDF)

Dostava tor, 12.1.2027

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (38,50 € / Kos)

385,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije
Temperatura skladiščenja: -40 ° C ... 85 ° C
Nazivni tok AC: 27,1 mA AC @ 24 V AC, 4,8 mA AC @ 230 V AC
Nazivna moč: 610 mW @ 24 V DC, 650 mVA @ 24 V AC, 575 mW @ 230 V DC, 1,1 VA @ 230 V AC
Napetost odziva / izpada: 13 V / 7 V AC 13 V / 5 V DC
Prikaz stanja: LED zeleno
Nazivna stikalna napetost: 250 V AC
Vklopni tok: 20 A / 20 ms
Preklopna zmogljivost DC (ohmična), maks .: 144 W @ 24 V
najmanjša preklopna zmogljivost: 1 mA @ 1 V
Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
Podporna tirnica: TS 35
Gumb za preizkus: Ne
Kazalnik položaja mehanskega stikala: Ne
Nazivna napetost: 300 V
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 min.
Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
Dolžina odstranjevanja nazivne povezave: 8 mm
Moment privijanja, največ: 0,4 Nm
Območje vpenjanja, nazivni priključek: 1,5 mm²
Območje vpenjanja, najmanj: 0,14 mm²
Območje vpenjanja, največ: 2,5 mm²
Prerez priključka vodnika, poln, najmanj: 0,14 mm²
Prerez priključka vodnika, poln, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen, najmanj: 0,14 mm²
Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,25 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 2,5 mm²
Prerez priključka vodnika, fino uleten, 2 vpenjala, najmanj 0,5 mm²
Prerez priključka vodnika, fino uleten, 2 vpenjalna vodnika, največ: 1 mm²
Velikost rezila: Gr. PH0
Preklopna napetost DC, maks .: 250 V
Zakasnitev izklopa:<140 ms
Tip vodnika: togi bakreni vodnik, drobno verižen bakreni vodnik
Tok prevzema / sproščanja, običajno: 28,5 mA / 11 mA AC 23 mA / 6,5 mA DC
Nadomestna napetost tuljave releja, ki odstopa od nazivne krmilne napetosti: Da
Nadomestna napetost tuljave releja: 24 V DC

Vrsta izdelka: povezovalni rele

Vrsta: TRS 24-230VUC 1COAUC1D2

Priključek: vijačni

Barva: črna

Kontakt: 1 menjalo

Material kontakta: AgNi + 5 µ Au

Nazivna napetost: 24 V DC/AC
230 V DC/AC

Preklopna napetost (maks.): 250 V/AC

Preklopni tok maks.: 6 A

Maks. preklopna moč: 1500 VA

Mehanska življenjska doba: 5 x 10⁶Cikli

Zračna/plazilna razdalja (tuljave/kontakti): 5.5 mm

: IP20

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Globina: 87.8 mm

Širina: 6.4 mm

Višina: 89.6 mm

Mere: (Š x V x G) 6.4 x 89.6 x 87.8 mm

Vsebina: 10 kos

Teža: 36 g

Skladnost z RoHS: Ja

Stalni tok (maks.): 6 A

Delovna napetost: 230 V

Vklopni tok: 20 A

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1915499 Weidmüller TRS 24-230VUC 1COAUC1D2 povezovalni rele 24 V DC/AC, 230 V DC/AC 6 A 1 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1915499 Weidmüller TRS 24-230VUC 1COAUC1D2 povezovalni rele 24 V DC/AC, 230 V DC/AC 6 A 1 menjalo 10 kos

Opis

Relejni spojnik kot vgrajeni modul, sestavljen iz vtičnega releja in vtičnice. Krmilni in obremenilni tokokrogi so galvansko ločeni.
