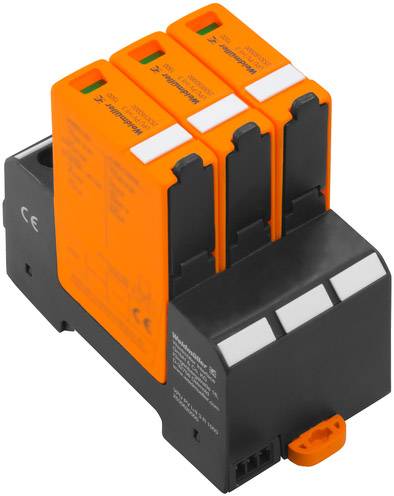

Weidmüller VPU PV I+II 3 1500 2530580000 odvodnik za prenapetostno zaščito, vtična prenapetostna zaščita za: fotovoltaič
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (239,99 € / Kos)
265,00 €
-9 %
239,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller 2530580000 VPU PV I+II 3 1500 prenapetostna zaščita-vtični odvodnik Prenapetostna zaščita za: fotovoltaični sistem 20 kA 1 kos
- Funkcija termične zaščite
- Stopnja napetosti kodirane
- Namestitev v distribucijsko desko
- Besedilo je strojno prevedeno.
Tehnične specifikacije
- Priključek po dolžini odstranjevanja: 18 mm
- Vrsta povezave: vijačna povezava
- Navor privijanja, največ: 4 Nm
- Navor privijanja, min .: 2 Nm
- Zasnova: namestitveno ohišje; 3 TE, Insta IP20
- Višina montažne dimenzije: 85 mm
- Vpenjalna površina, največ: 35 mm²
- Vpenjalna površina, min .: 1,5 mm²
- Moč kratkega stika ISCPV: 11.000 A.
- Temperatura skladiščenja: -40 ° C do 85 ° C
- Presek prevodnika, trden, največ: 16 mm²
- Presek prevodnika, fino napet, največ: 25 mm²
- Presek prevodnika, večžični, največ: 35 mm²
- Neto teža: 470 g
- Prikaz optičnih funkcij: zelen = ok, rdeč = odvodnik je pokvarjen, zamenjaj
- DIN tirnica: TS 35
- Prenapetostna kategorija: III
- Stopnja onesnaženosti: 3
- Vrsta izdelka
prenapetostna zaščita-vtični odvodnik
- Prenapetostna zaščita za
fotovoltaični sistem
- Odvodni tok
20 kA
- Nazivna napetost
1500 V
- Obratovalna temperatura
-40 ° C do +70 °C
IP20
- Proizv. št. delov
2530580000
- Vrsta
VPU PV I + II 3 1500
- Barva
črna
oranžna
- Norme
Skladno z RoHS
- Mere
(D x Š x V) 54 x 54 x 96 mm
- Dolžina
54 mm
- Širina
54 mm
- Višina
96 mm
- Globina
86 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1760987 Weidmüller VPU PV I+II 3 1500 2530580000 odvodnik za prenapetostno zaščito, vtična prenapetostna zaščita za: fotovoltaič
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1760987 Weidmüller VPU PV I+II 3 1500 2530580000 odvodnik za prenapetostno zaščito, vtična prenapetostna zaščita za: fotovoltaič
Opis
VARITECTOR prenapetostna zaščita serije VPU PV I (tip I) in VPU PV II (tip II) učinkovito ščiti fotonapetostne sisteme in njihove komponente pred motnjami zaradi strele in prenapetosti, tudi daleč pod mejami, ki jih določa koordinacija izolacije v skladu z EN 60664-3 / Določen je DIN VDE 0110-3. To ščiti tako infrastrukturo kot tudi inverterske sisteme pred prenapetostjo in povečuje razpoložljivost sistema.
Odvodniki so preizkušeni v skladu s standardom IEC 50539-11 / DIN EN 50539-11 in se lahko vgradijo v sisteme v skladu s standardom IEC 50539-12 / DIN EN 50539-12 in v skladu z IEC 60364-7-712 Namestitev fotovoltaičnih sistemov.
Besedilo je strojno prevedeno.
Odvodniki so preizkušeni v skladu s standardom IEC 50539-11 / DIN EN 50539-11 in se lahko vgradijo v sisteme v skladu s standardom IEC 50539-12 / DIN EN 50539-12 in v skladu z IEC 60364-7-712 Namestitev fotovoltaičnih sistemov.
Besedilo je strojno prevedeno.
Obseg dostave
- Weidmüller VPU PV I+II 3 1500 2530580000 odvodnik za prenapetostno zaščito, vtična prenapetostna zaščita za: fotovoltaični sistem 30 kA
Namigi
Odvodnik vtiča
Primerno za zaščito sistemov DC
Visoka absorpcija energije s kratkim odzivnim časom
Preizkušeno na EN 50539-11
Primerno za uporabo v skladu z IEC60364-7-712 / EN 50539-12
