WIKA 14427610 TR10-B PT100 uporovni termometer -30 do 300 °C

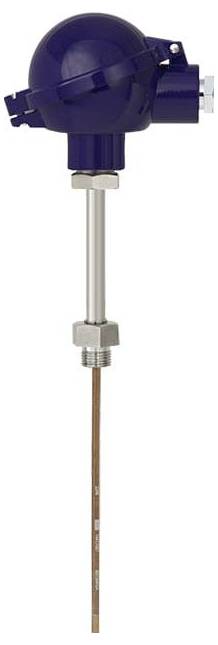

Senzor s kroglasto modro glavo in dolgim kovinskim sondirnim delom, ki se uporablja za merjenje temperature v industrijskih okoljih.

Slika je simbolična

Vrsta izdelka

uporovni termometer

Izvedba

PT100

Območje merjenja temperature (min.)

-30 °C

Območje merjenja temperature (maks.)

300 °C

Vrsta

TR10-B

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (545,00 € / Kos)

545,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izhodni signal: 4 ... 20 mA, 2-žična tehnologija
Enota: °C
Oblika: Glava
Tesnilo: baker
Začetek merilnega območja - predznak: minus
Začetek merilnega območja: 30
Konec merilnega območja - predznak: plus (vključno z 0)
Konec merilnega območja: 300
Temperaturno območje izbranega razreda: -30...+300°C
Razdelilna doza: BSZ, aluminij, okrogla oblika, pokrov na tečajih
Kabelski vhod: Standardni kabelski vhod
Velikost navoja kabelske uvodnice: M20 x 1,5
Oddajnik: T15, digitalni oddajnik, 4…20 mA, programabilen
Priključek na vratno cev: M24 x 1,5
Dolžina vratu [MH/N]: 150 mm
Premer merilnega vložka: 6 mm
Material plašča merilnega vložka: CrNi jeklo 1.4571
Dolžina merilnega vložka v nadomestnem kovčku [l5]: 375 mm
Montažni položaj oddajnika: merilni vložek
Zaščita pred eksplozijo: Brez
Dovoljeni oddajnik temperature okolice: Standardno -40...85 °C
Konfiguracija: Konfiguracija po meri stranke
Konfiguracija senzorja: Pt100
Vhodna konfiguracija: 4-žična
Signalizacija napake: 3,5 mA
Vrat cevi: D = 12 x 2,5 mm (DIN 43772)
Velikost navoja: M18x1,5
Material vratne cevi: CrNi jeklo 1.4571
Dolžina vgradnje [A] [l1/A/U2]: 200 mm

Vrsta izdelka: uporovni termometer

Vrsta: TR10-B

Izvedba: PT100

Izhod: analogni tokovni

Izhodni signal (min.): 4 mA

Izhodni signal (maks.): 20 mA

Območje merjenja temperature (min.): -30 °C

Območje merjenja temperature (maks.): 300 °C

Merilno območje temperature: -30 do 300 °C

Material ohišja: aluminij

Razred točnosti: A

Dolžina: 200 mm

Premer: 6 mm

Mere: (Ø x D) 6 mm x 200 mm

Vsebina: 1 kos

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3526116 WIKA 14427610 TR10-B PT100 uporovni termometer -30 do 300 °C

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3526116 WIKA 14427610 TR10-B PT100 uporovni termometer -30 do 300 °C

Opis

Uporovni termometer TR10-B za vgradnjo v zaščitno cev
Tehnični podatki v skladu s podatkovnim listom: TE 60.02
1xPt100, 4-žični
Razred A, EN 60751
Temperaturno območje izbranega razreda: -30...+300°C
Razdelilna doza: BSZ, aluminij, okrogla oblika, pokrov na tečajih
Kabelski vhod: Standardni kabelski vhod
Velikost navoja kabelske uvodnice: M20 x 1,5
Oddajnik: T15, digitalni oddajnik, 4…20 mA, programabilen
Priključek na vratno cev: M24 x 1,5
Vrat cevi: D = 12 x 2,5 mm (DIN 43772)
Velikost navoja: M18x1,5
Material vratne cevi: CrNi jeklo 1.4571
Dolžina vratu [MH/N]: 150 mm
Dolžina vgradnje [A] [l1/A/U2]: 200 mm
Premer merilnega vložka: 6 mm
Material plašča merilnega vložka: CrNi jeklo 1.4571
Tesnilo: baker
Montažni položaj oddajnika: merilni vložek
Dolžina merilnega vložka v nadomestnem kovčku [l5]: 375 mm
Digitalni temperaturni oddajnik za uporovne termometre T15
Tehnični podatki v skladu s podatkovnim listom: TE 15.01
Izhodni signal: 4 ... 20 mA, 2-žična tehnologija
Oblika: Glava
Zaščita pred eksplozijo: Brez
Dovoljeni oddajnik temperature okolice: Standardno -40...85 °C
Konfiguracija: Konfiguracija po meri stranke
Konfiguracija senzorja: Pt100
Vhodna konfiguracija: 4-žična
Enota: °C
Začetek merilnega območja - predznak: minus
Začetek merilnega območja: 30
Konec merilnega območja - predznak: plus (vključno z 0)
Konec merilnega območja: 300
Signalizacija napake: 3,5 mA
