Zaščita motorja 1 kos ELR H5-H IES-SC-230AC/ 500AC-2 Phoenix Contact bremenski tok: 2.4 A preklopna napetost (maks.): 55

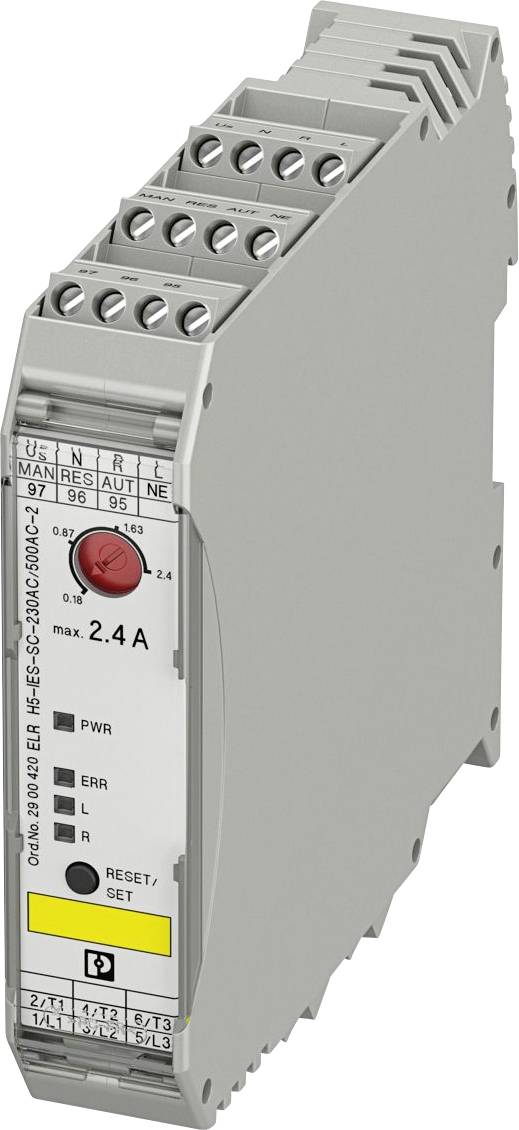

Siva elektronska naprava z rdečim gumbom z oznako »RESET«, rumeni LED-diodami in terminalnimi priključki na vrhu, namenjena nadzoru varnosti.

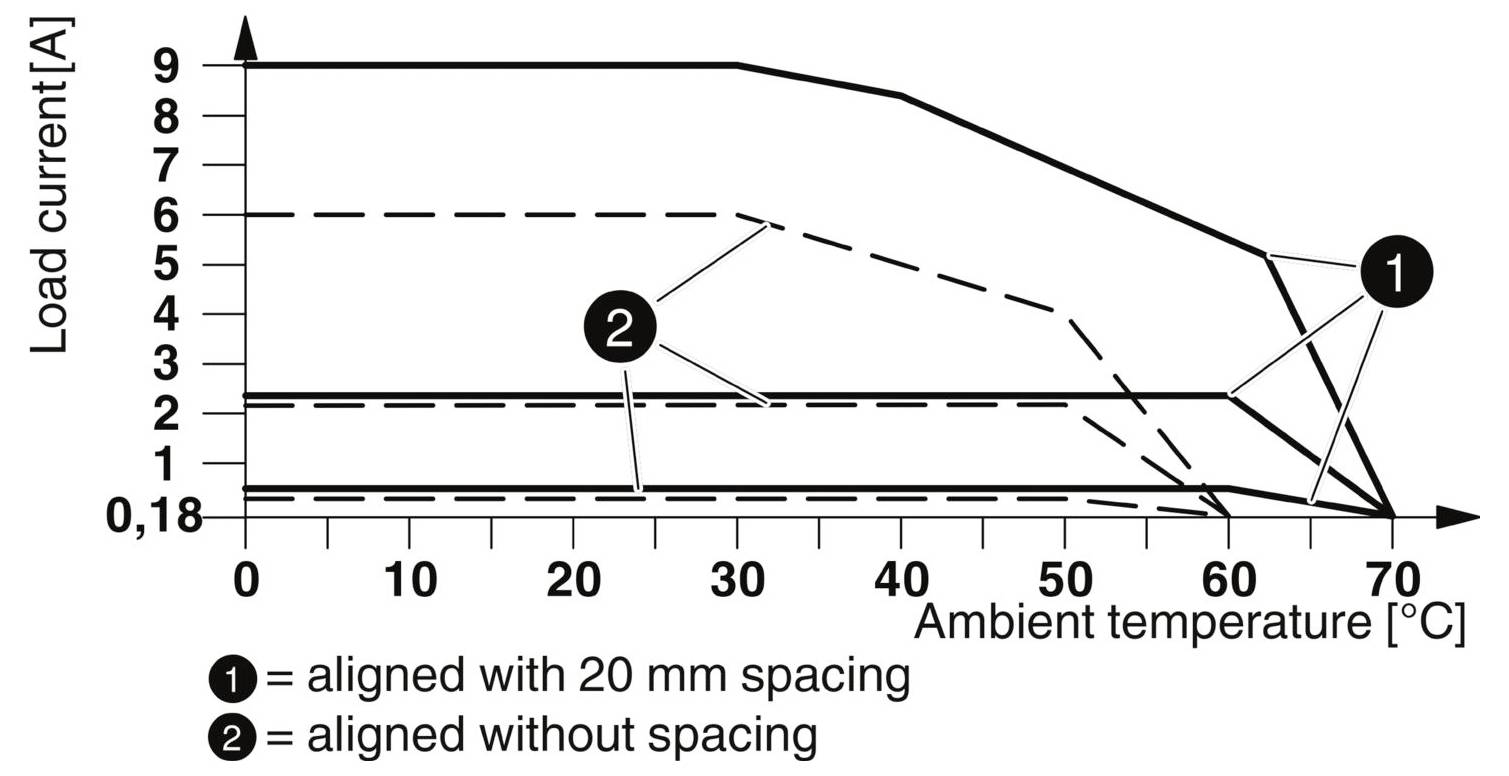

Graf, ki prikazuje tok obremenitve v amperih glede na okoliško temperaturo v stopinjah Celzija. Linija 1 prikazuje višji tok s 20 mm razmakom v primerjavi z linijo 2 brez razmaka.

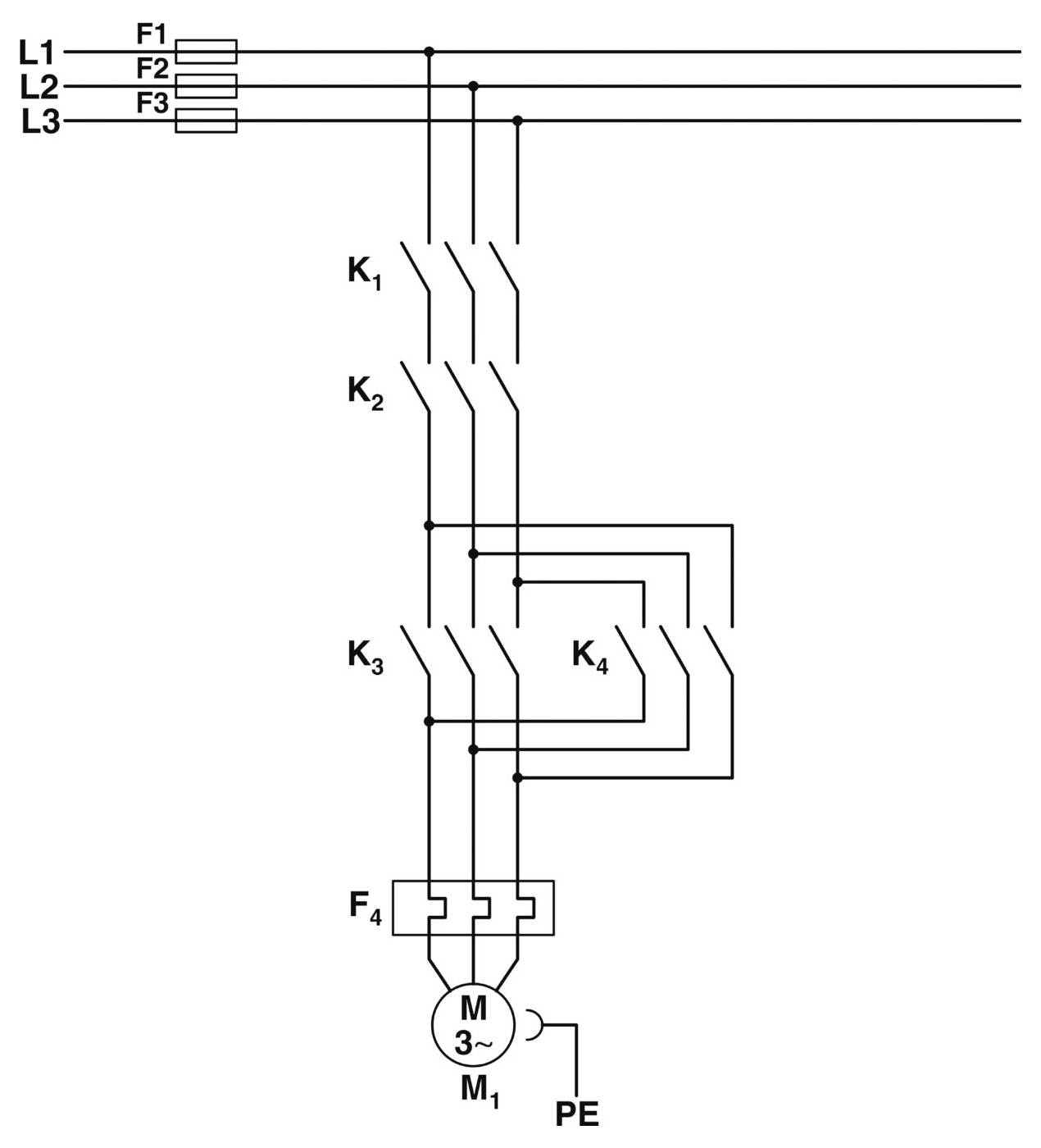

'Shema vezja za krmiljenje trifaznega motorja, ki prikazuje varovalke (F1-F3), kontaktorje (K1-K4), motor (M) in zaščitne ozemljitve (PE).'

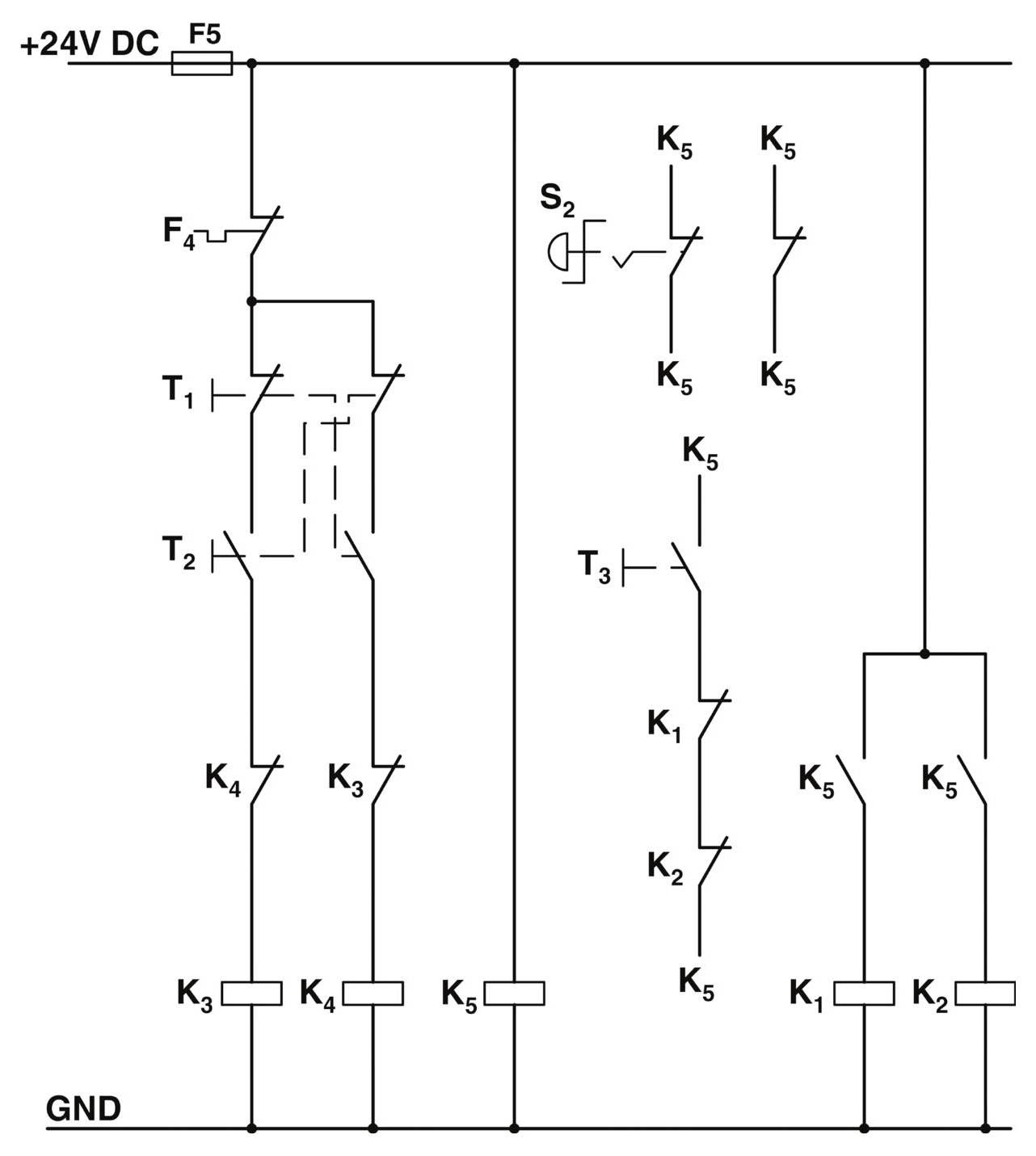

»Shematski diagram, ki prikazuje 24V enosmerni tok s komponentami F4, F5, T1, T2, T3, stikali S2, releji K1-K5 in povezavo GND.«

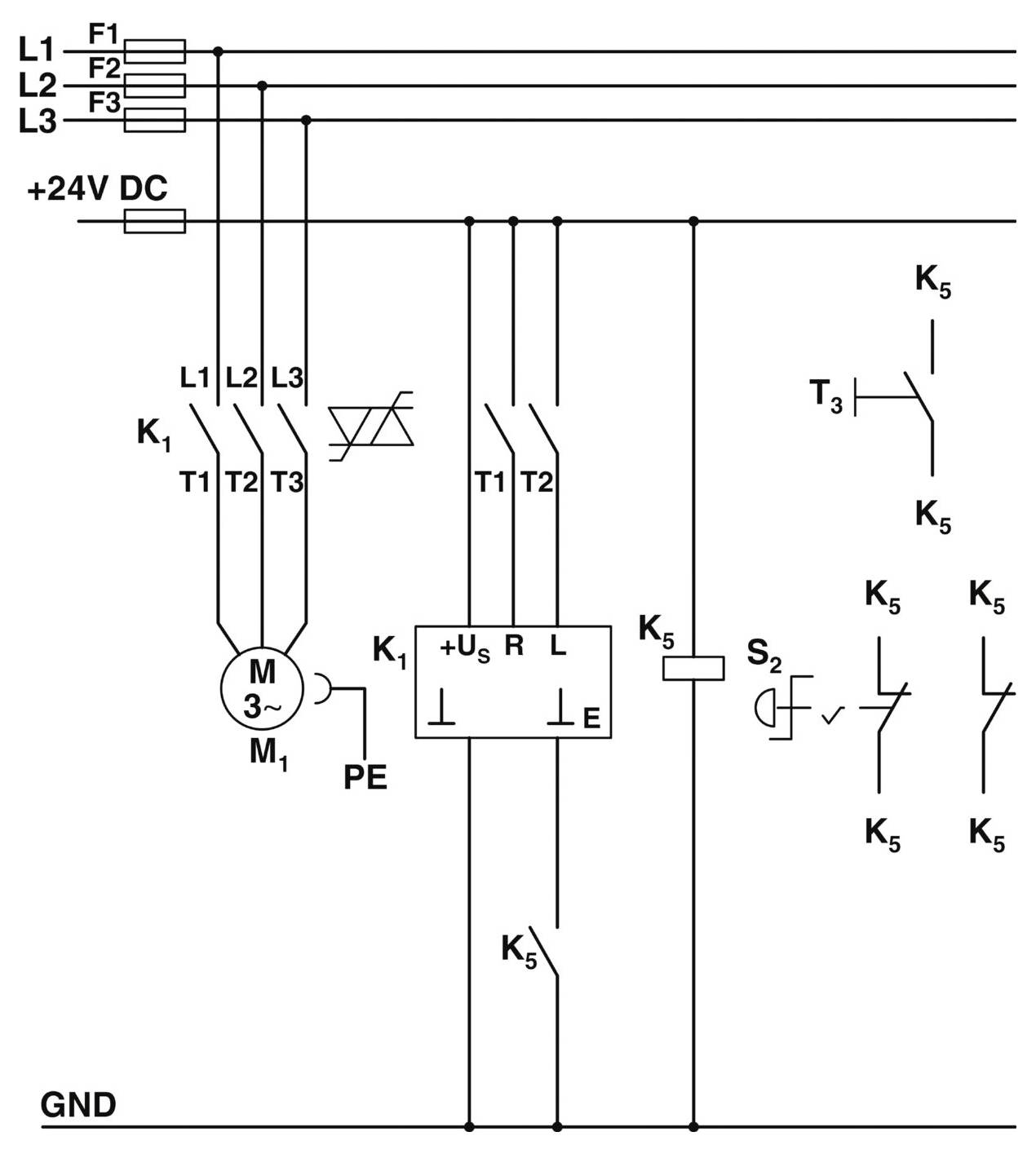

'Shematski diagram, ki prikazuje 24V enosmerni električni krog z glavnimi komponenti: varovalkami (F1, F2, F3), motorjem (M1), releji (K1 do K5) in stikali (T1, T2, S2).'

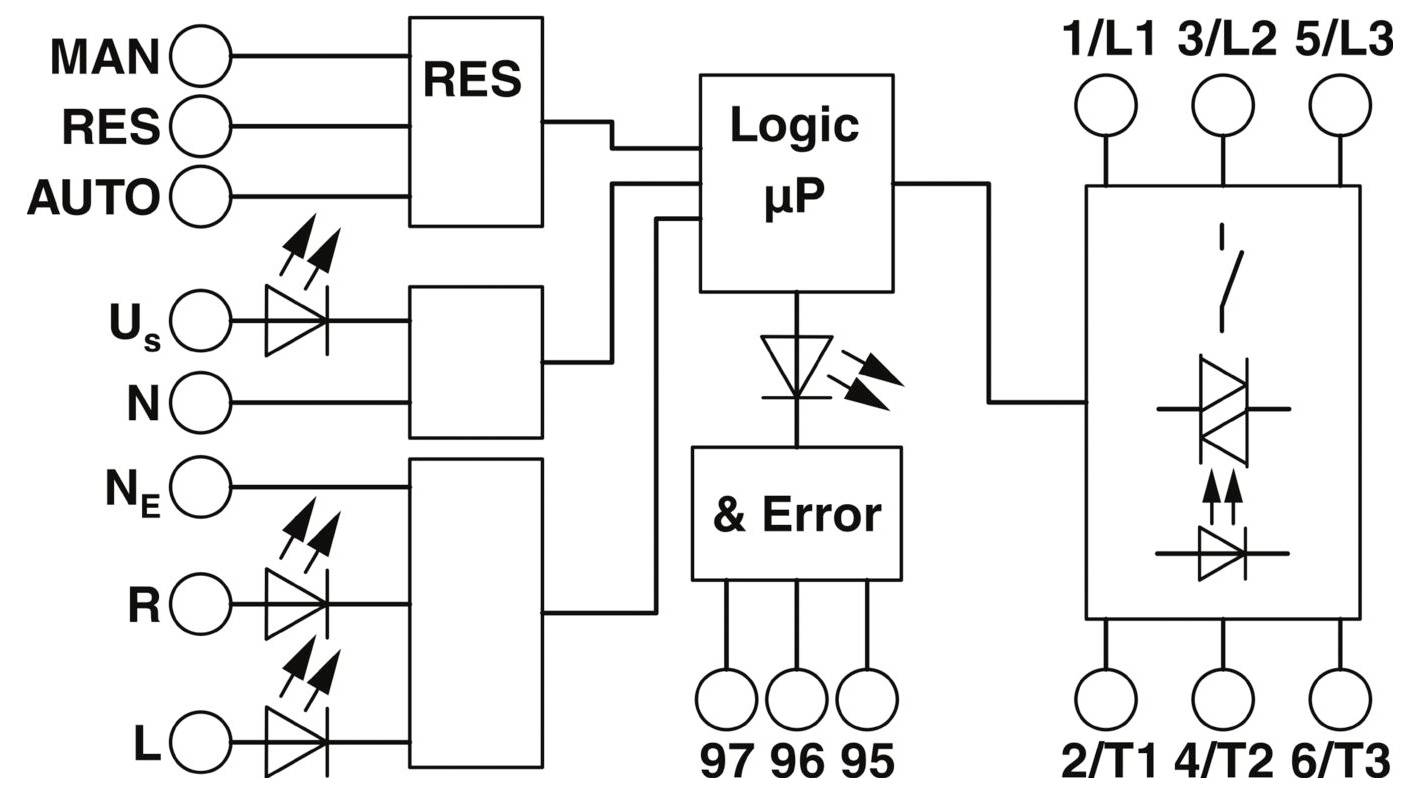

Diagram logičnega krmilnika s ročnim, povratnim in avtomatskim načinom ter LED indikatorji. Oznake vključujejo 'Logic µP,' 'RES,' in 'Error.'

1/6

Vrsta izdelka

zaščita motorja

Nazivna napetost

230 V/AC

Bremenski tok

2.4 A

Priključek

vijačna sponka

Vrsta

ELR H5-IES-SC-230AC/500AC-2

Podatkovni list izdelka (PDF)

Hitra dostava pet, 2.10.

4 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (249,99 € / Kos)

249,99 €

z DDV

Samo 20,00 €

Na voljo samo 4 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 zaščita motorja 230 V/AC 2.4 A Primerno za znamko (rele): Phoenix Contact 1 kos

CW zaščita / levo / motor / zaustavitev v sili
Zamenja 4 strele
Nastavljiv presek preobremenitve

Tehnične specifikacije

Vrsta izdelka: zaščita motorja

Vrsta: ELR H5-IES-SC-230AC/500AC-2

Nazivna napetost: 230 V/AC

Krmilna napetost (min).: 85 V/AC

Krmilna napetost (maks.): 253 V/AC

Območje krmilne napetosti: 85 - 253 V/AC

Preklopna napetost (min.): 42 V/AC

Preklopna napetost (maks.): 550 V/AC

Stalni tok (maks.): 2.4 A

Bremenski tok: 2.4 A

Primerno za znamko: Phoenix Contact

Primerno za serijo: Phoenix Contact serija ELR H5

Priključek: vijačna sponka

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Širina: 99 mm

Višina: 22.5 mm

Globina: 114.5 mm

Mere: (Š x V x G) 99 x 22.5 x 114.5 mm

Vsebina: 1 kos

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 0.18-2.4 A

: TRUE

: 85-85 V

: 85-85 V

: IP20

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 507290 Zaščita motorja 1 kos ELR H5-H IES-SC-230AC/ 500AC-2 Phoenix Contact bremenski tok: 2.4 A preklopna napetost (maks.): 55

Navodila za uporabo in varnost

Navodila za uporabo in varnost 507290 Zaščita motorja 1 kos ELR H5-H IES-SC-230AC/ 500AC-2 Phoenix Contact bremenski tok: 2.4 A preklopna napetost (maks.): 55

Opis

3-fazni hibridni motorni zagon s funkcijo povratnega toka in tokovnim spremljanjem združuje štiri funkcije v enem: desni kontaktor, levi kontaktor, zaščitni rele motorja in kontaktorja EMERGENCY STOP do kategorije 3. Notranji zaporni tokokrog in ožičenje ožičenja zmanjšata napetost ožičenja na minimum.

Besedilo je strojno prevedeno.

Obseg dostave

Zaščita motorja 1 kos ELR H5-H IES-SC-230AC/ 500AC-2 Phoenix Contact bremenski tok: 2.4 A preklopna napetost (maks.): 550 V/AC
