Zettler Electronics AZ2150W-1AE-12DEFT rele za tiskano vezje 12 V/DC 30 A 1 zapiralo 1 kos

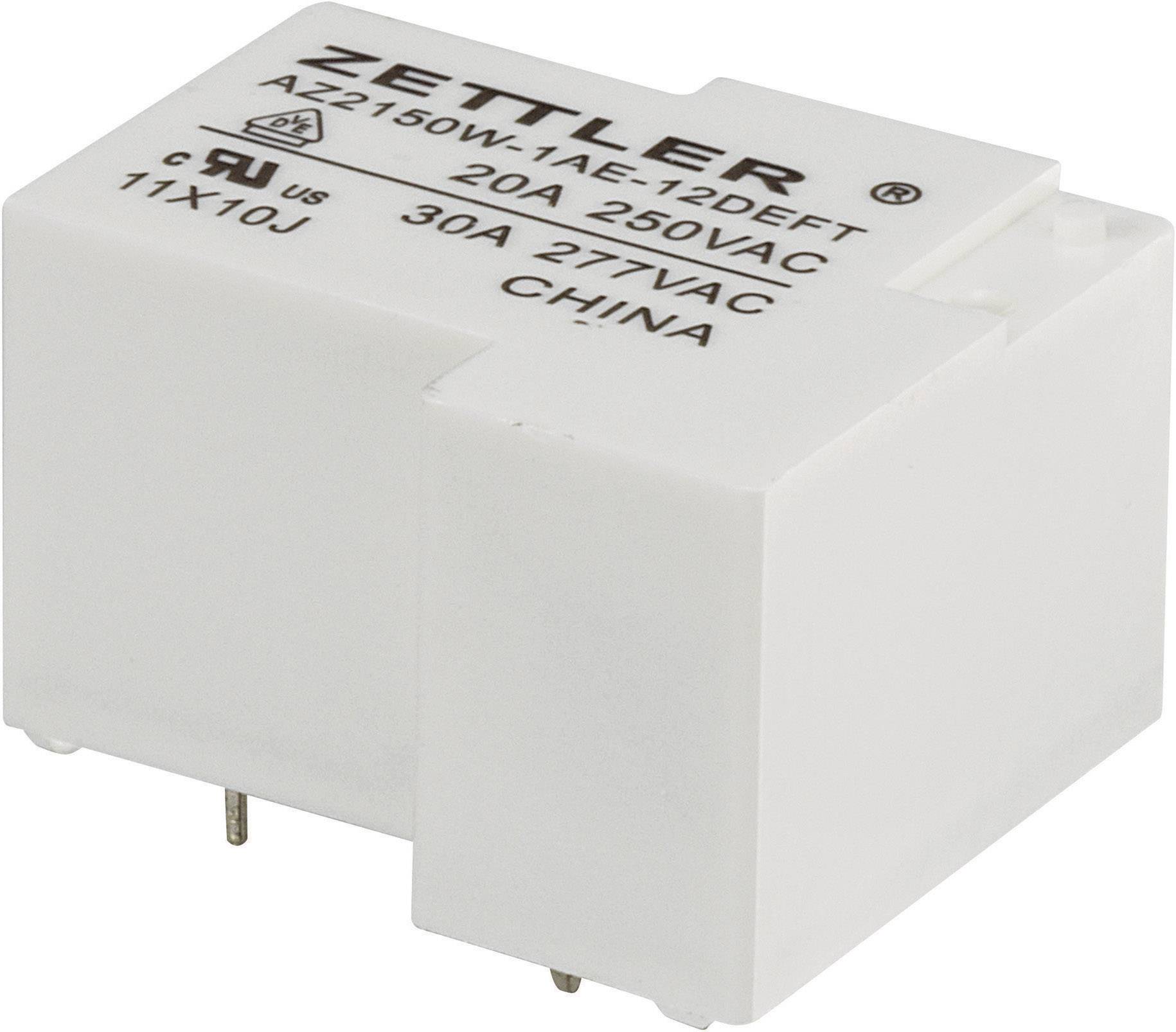

Bel Zettler-relejev modul, natisnjen s specifikacijami: model 'AZ2150W', 20A 250VAC, 30A 277VAC, izdelan na Kitajskem.

Slika je simbolična

Shematski načrt z dvema različnima simboloma: zgoraj stikalo s puščico; spodaj tuljava, prikazana s tremi zankami.

Konstrukcijski načrt dela z merami v colih in milimetrih: višina 1,268 (32,2), širina 1,063 (27,0), manjše mere podrobneje.

Tehnična risba električne komponente velikosti: širina 0,791 palca (20,1 mm), razdalja od roba 0,130 palca (3,3 mm).

Tehnična risba strojnega komponenta z merami v colih in milimetrih. Glavne dimenzije so 1,268 cola in 1,063 cola.

Tehnična risba z merami in položaji vrtin za komponento. Vključuje vrednosti premera, dolžine in razdalj v colih in milimetrih.

1/6

Slika je simbolična

Vrsta izdelka

rele za tiskano vezje

Nazivna napetost tuljave

12 V/DC

Način nadzora

monostabilno, 1 tuljava

Kontakt

1 zapiralo

Preklopna napetost (maks.)

240 V/DC

440 V/AC

Podatkovni list izdelka (PDF)

Hitra dostava pet, 2.10.

2645 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (4,79 € / Kos)

4,79 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Zettler Electronics AZ2150W-1AE-12DEFT rele za tiskano vezje 12 V/DC 30 A 1 zapiralo 1 kos

Za solarne aplikacije (fotovoltaični sistemi, solarni inverterji) ali vetrne generatorje
Za preklapljanje visokih obremenitev

Dodatne informacije

Tehnične specifikacije

Vrsta izdelka: rele za tiskano vezje

Vrsta: AZ2150W-1AE-12DEFT

Nazivna napetost tuljave: 12 V/DC

Odzivna napetost (min.): 9 V/DC

Delovna napetost (maks.): 14.4 V/DC

Način nadzora: monostabilno, 1 tuljava

Upor (tuljava): 130 Ω

Kontakt: 1 zapiralo

Material kontakta: AgSnO

Preklopna napetost (maks.): 240 V/DC
440 V/AC

Preklopni tok maks.: 30 A

Maks. preklopna moč: 900 W
8310 VA

Priključek: spajkalni zatič

Izolacijska napetost: 1500 V

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Dolžina: 32.2 mm

Širina: 27 mm

Višina: 20.1 mm

Mere: (D x Š x V) 32.2 x 27 x 20.1 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 507755 Zettler Electronics AZ2150W-1AE-12DEFT rele za tiskano vezje 12 V/DC 30 A 1 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 507755 Zettler Electronics AZ2150W-1AE-12DEFT rele za tiskano vezje 12 V/DC 30 A 1 zapiralo 1 kos

Certifikat

Certifikat 507755 Zettler Electronics AZ2150W-1AE-12DEFT rele za tiskano vezje 12 V/DC 30 A 1 zapiralo 1 kos

Opis

Razvito za močnostne ojačevalnike, sončne inverterje, vetrne generatorje in vse aplikacije, kjer je treba preklopiti visoke obremenitve. Zapečatena različica.

Besedilo je strojno prevedeno.

Namigi

Odobritve: UL, CUR in VDE.
