Ziehl Tokovni transformator STWA 1 AH, merilni vhodi 0 - 15 A/AC, izhodi 0 - 20 mA/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Notranji Ø za prevodnik: 11 mm
- Vrsta
STWA 1 AH
- Merilni vhodi
0 - 15 A/AC
- Izhodi
0–20 mA/DC
- Obratovalna napetost
dodatno napajanje ni potrebno
- Mere
(Š x V x G) 36 x 42 x 56 mm
- Globina
56 mm
- Višina
42 mm
- Širina
36 mm
- Merilno območje toka (maks.)
15 A
- Merilno območje toka (min.)
0 mA
- Izhodni tok
20 A
- Vrsta izdelka
tokovni transformator
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 198983 Ziehl Tokovni transformator STWA 1 AH, merilni vhodi 0 - 15 A/AC, izhodi 0 - 20 mA/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 198983 Ziehl Tokovni transformator STWA 1 AH, merilni vhodi 0 - 15 A/AC, izhodi 0 - 20 mA/DC
Opis

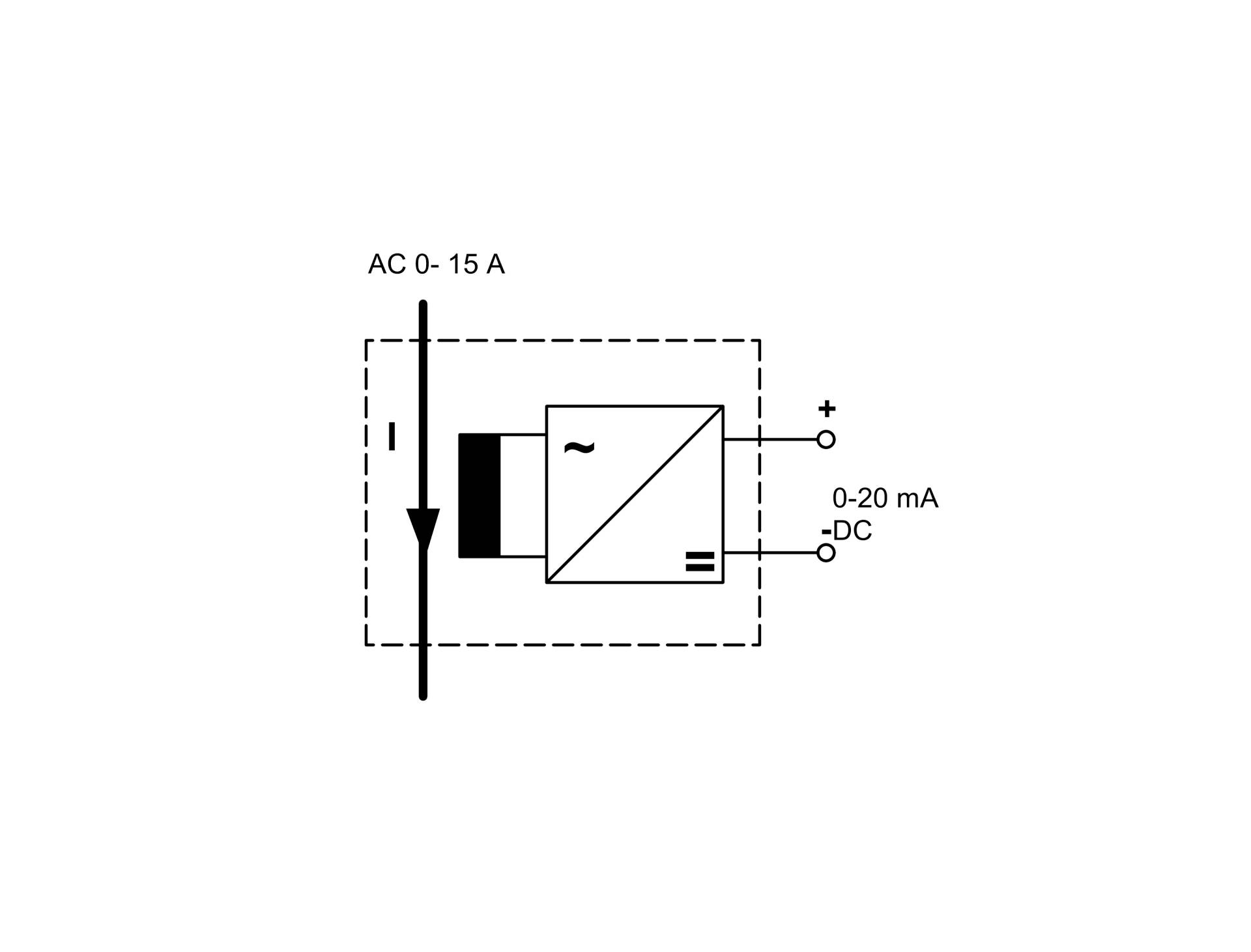

Prostorni oddajnik za izmenične tokove. Pretvorba iz AC 0 - 15 A v DC 0 - 20 mA (STWA 1 AH) ali AC 0 - 20/100 A v DC 4 - 20 mA (STWA 2 AH), z električno izolacijo. Pri večjih tokovih lahko tokovni transformator privijemo v sekundarno vezje velikega tokovnega transformatorja. Pretvornik je primeren za namestitev na vodila ali pritrditev z dvema vijakoma M4. Vtični priključitveni terminali.
