Name: BALLUFF BOD0006 senzor razdalje 1 kos 24 Domet (maks. na prostem): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm
Brand: BALLUFF
SKU: 3416238
Availability: BackOrder

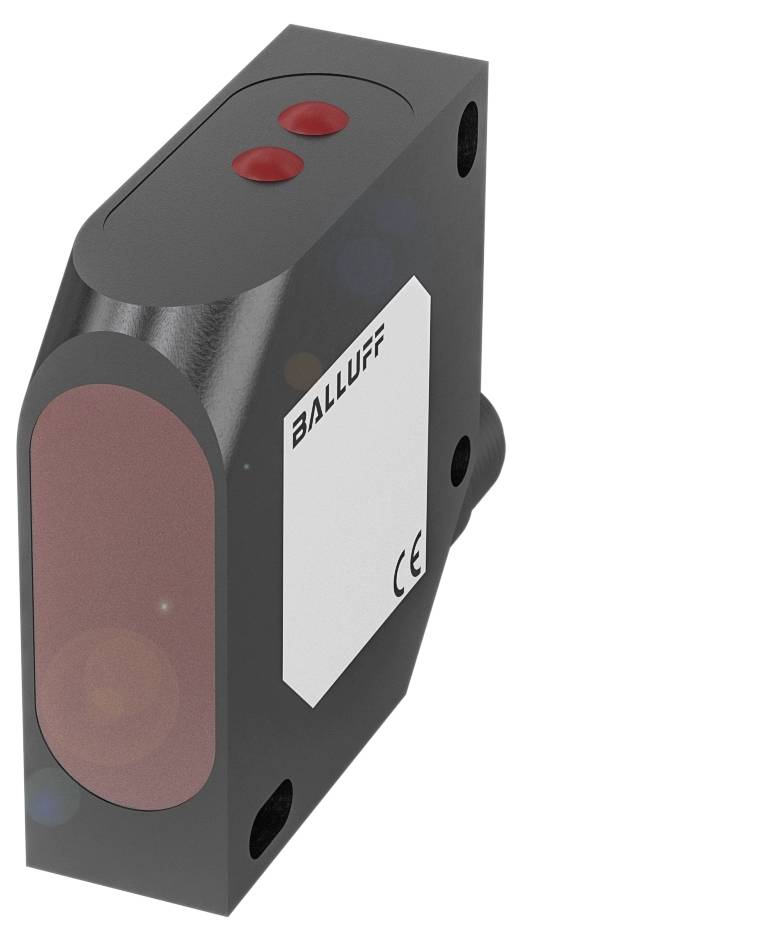

Kompakten, črno-siv Balluff senzor z dvema rdečima tipkama in CE oznako, primeren za industrijske aplikacije.

Slika je simbolična

Vrsta izdelka

senzor razdalje

Min. obratovalna napetost

18.0 V

Maks. obratovalna napetost

30.0 V

Maks. domet

300 mm

Vrsta

BOD0006

Podatkovni list izdelka (PDF)

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (1359,00 € / Kos)

1359,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

BALLUFF BOD0006 senzor razdalje 1 kos 24 18.0 - 30.0 V Domet (maks. na prostem): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm

Dimenzije: 17 x 50 x 50 mm
Serija: 26K
Vmesnik: Analogni, tok 4…20 mA
linearno naraščajoče/padajoče
2x PNP normalno odprt/zaprt (NO/NC)
Načelo delovanja: Optoelektronski senzor razdalje
Optično načelo delovanja: Triangulacija

Tehnične specifikacije

Glavne značilnosti: Dimenzije: 17 x 50 x 50 mm
Priključek: Priključek, priključek M12x1, 8-pinski
Ločljivost: 0,1 % celotnega obsega
Serija: 26K
Delovna napetost Ub: 18...30 VDC
Načelo delovanja: Optoelektronski senzor razdalje
Optično načelo delovanja: Triangulacija
Material ohišja: ABS
Natančnost: ±0,25 % od celotnega obsega
Vrsta svetlobe: laserska rdeča svetloba
Velikost svetlobne točke: 2 x 4,5 mm pri 300 mm
Razpon: nastavljiv 80...300 mm
Vmesnik: Analogni, tok 4…20 mA
linearno naraščajoče/padajoče
2x PNP normalno odprt/zaprt (NO/NC)
Karakteristika žarka: divergentna
Ponovljivost: 0,25 % FS
Dodatne funkcije:
Dimenzije: 17 x 50 x 50 mm
Pritrditev: vijak M4
Nazivna delovna napetost Ue DC: 24 V
Nazivni obratovalni tok Ie: 100 mA
Nazivna izolacijska napetost Ui: 50 V DC
Zakasnitev pripravljenosti tv maks.: 300 ms
Delovna napetost Ub: 18...30 VDC
Največja obremenitvena kapacitivnost pri Ue: 0,1 µF
Preklopna frekvenca: 1000 Hz
Zaščitni razred II
Priključek: Priključek, vtič M12x1, 8-pinski
Zaščita pred kratkim stikom: da
Zaščita pred obratno polarnostjo: da
Nazivna preklopna razdalja Sn: 300 mm, nastavljiva
MTTF (40 °C): 9 a
Aktivna površina, material: PMMA
Preklopni izhod: 2x PNP normalno odprt/zaprt (NO/NC)
Material ohišja: ABS
Vrsta zaščite: IP67
Temperatura okolice: -10...60 °C
Razpon: nastavljiv 80...300 mm
Zakasnitev izklopa toff maks.: 0,5 ms
Zakasnitev vklopa, največja: 0,5 ms
Tok brez obremenitve Io maks. pri Ue: 40 mA
Največja ambientalna svetloba: 5000 luksov
Optično načelo delovanja: Triangulacija
Razred laserja po IEC 60825-1: 2
Vrsta svetlobe: laserska rdeča svetloba
Velikost svetlobne točke: 2 x 4,5 mm pri 300 mm
Povprečna moč Po maks.: 1 mW
Funkcija optičnega preklapljanja: preklapljanje svetlobe/teme
Karakteristika žarka: divergentna
Valovna dolžina: 650 nm
Vhodna funkcija: Sprožilec|Oddajnik vklop/izklop
Ločljivost: 0,1 % celotnega obsega
Ponovljivost: 0,25 % celotnega obsega
Analogni izhod: Analogni, tok 4…20 mA
Izhodna karakteristika: linearna naraščajoča/padajoča
Največja upornost obremenitve RL (analogni I): 500 ohmov
Natančnost: ±0,25 % od celotnega obsega
Časovna funkcija: zakasnitev izklopa
Časovna funkcija, trajanje: 50 ms
Povprečna življenjska doba: 50.000 ur, 40 °C

Vrsta izdelka: senzor razdalje

Vrsta: BOD0006

Vsebina: 1 kos

Delovna napetost: 24

Min. obratovalna napetost: 18.0 V

Maks. obratovalna napetost: 30.0 V

Obratovalna napetost: 18.0 - 30.0 V

Kontakt: 1 PNP

Vrsta oddajnika: polprevodniški rdeči laser

Izhod: PNP

Ločljivost: 0.1 Fe%

Min. razpon (na prostem): 80 m

: 300 mm

Toleranca ±: 0.25 %

Priključek: vtič
vtič

: IP67

Min. temperatura: -10 °C

Maks. temperatura: 60 °C

Dolžina: 50.00 mm

Širina: 17.00 mm

Višina: 50.00 mm

Mere: (D x Š x V) 50.00 x 17.00 x 50.00 mm

Priključek: konektor

Vrsta navoja: M12 x 1

Proizv. št. delov: BOD0006

Nazivna napetost: 30.0 V

Število polov: 8

Valovna dolžina: 650 nm

Material ohišja: ABS

Material: ABS

Laserski razred: 2

Preklopna razdalja (maks.): 300 mm

Preklopna frekvenca: 1000 Hz

Delovni tok: 100 mA

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3416238 BALLUFF BOD0006 senzor razdalje 1 kos 24 Domet (maks. na prostem): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3416238 BALLUFF BOD0006 senzor razdalje 1 kos 24 Domet (maks. na prostem): 300 mm (D x Š x V) 50.00 x 17.00 x 50.00 mm

Opis

Serija = 26K, Dimenzije = 17 x 50 x 50 mm, Vmesnik = Analogni, Tok 4,20 mA linearni naraščajoči/padajoči 2x PNP normalno odprt/zaprt (NO/NC), Načelo delovanja = Optoelektronski senzor razdalje, Optično načelo delovanja = Triangulacija, Karakteristika žarka = Divergentna, Vrsta svetlobe = Laserska rdeča svetloba, Velikost svetlobne točke = 2 x 4,5 mm pri 300 mm, Doseg = 80...300 mm nastavljiv, Natančnost = ±0,25 % FS, Ponovljivost = 0,25 % FS, Ločljivost = 0,1 % FS, Priključek = Konektor, Vtič M12x1, 8-pinski, Material ohišja = ABS, Delovna napetost Ub = 18...30 VDC, Odobritev/Skladnost = CEcULusEACWEEE

Besedilo je strojno prevedeno.
