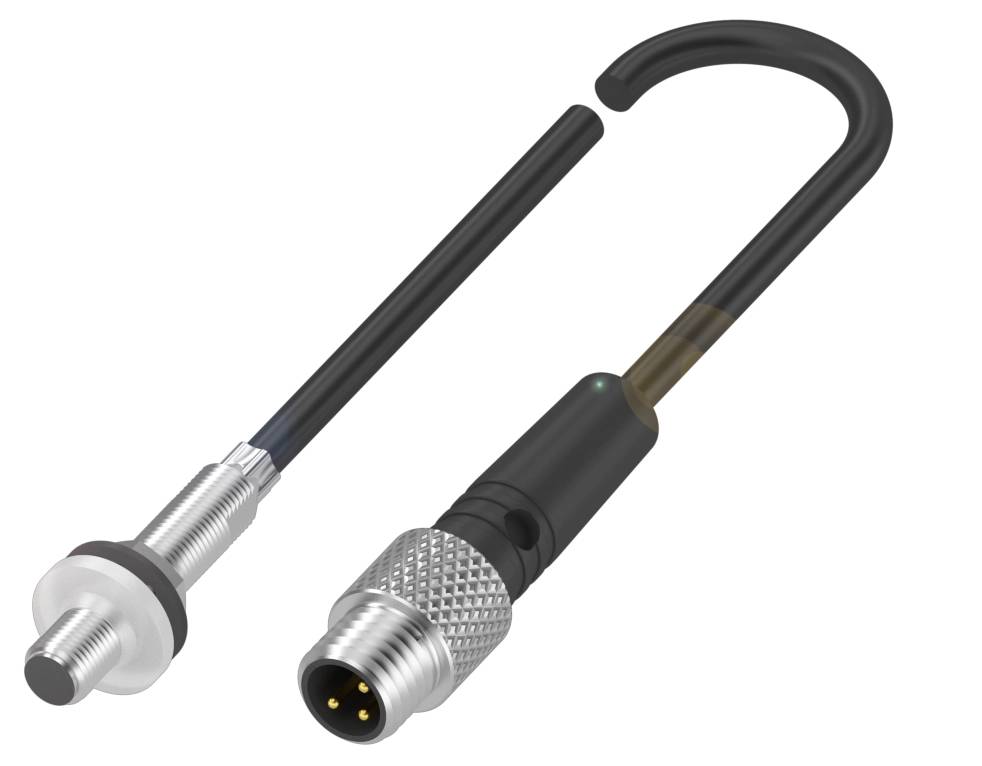

Name: BALLUFF induktivni senzor induktiven BES03LC BES03LC M5 zvezna vgradnja PNP (Ø x D) 5 mm x 27.00 mm Piece
Brand: BALLUFF
SKU: 3416944
Availability: BackOrder

Poudarki in podrobnosti

BALLUFF induktivni senzor BES03LC BES03LC M5 zvezna vgradnja PNP (Ø x D) 5 mm x 27.00 mm Piece

Dimenzije: Ø 5 x 27 mm
Izvedba: M5x0,5
Namestitev: vgradna
Razpon: 0,8 mm
Preklopni izhod: PNP normalno odprt (NO)

Tehnične specifikacije

Glavne značilnosti: Dimenzije: Ø 5 x 27 mm
Aktivna površina, material: keramika
Priključek: Kabel s konektorjem, konektor M8x1, 3-pinski, 0,30 m, PUR
Izvedba: M5x0,5
Delovna napetost Ub: 10...30 VDC
Največja tlačna odpornost: 100 barov
Namestitev: vgradna
Material ohišja: nerjaveče jeklo
Razpon: 0,8 mm
Preklopni izhod: PNP normalno odprt (NO)
Preklopna frekvenca: 3000 Hz
Vrsta zaščite: IP67
Temperatura okolice: -25...70 °C
Dodatne funkcije:
Dimenzije: Ø 5 x 27 mm
Prikaz delovne napetosti: ne
Prikaz funkcij: ne
Izhodna upornost Ra: odprti kolektor
Nazivna delovna napetost Ue DC: 24 V
Nazivni obratovalni tok Ie: 100 mA
Nazivna izolacijska napetost Ui: 75 V DC
Nazivni kratkostični tok: 100 A
Zakasnitev pripravljenosti tv maks.: 25 ms
Delovna napetost Ub: 10...30 VDC
Kategorija uporabe: DC-13
Minimalni obratovalni tok Im: 1 mA
Največja obremenitvena kapacitivnost pri Ue: 0,2 µF
Tok brez obremenitve Io maks., dušen: 10 mA
Tok brez obremenitve Io maks., neblažen: 3 mA
Preostali tok lr maks.: 80 µA
Preostalo valovanje maks. (% od Ue): 10%
Preklopna frekvenca: 3000 Hz
Statični padec napetosti maks.: 3 V
Priključek: priključek M8x1, 3-pinski
Zaščita pred kratkim stikom: da
Zaščita pred obratno polarnostjo: da
Zaščita možnosti zamenjave: da
Zagotovljena preklopna razdalja Sa: 0,65 mm
Histereza H maks. (% Sr): 15,0 %
Nazivna preklopna razdalja Sn: 0,8 mm
Dejanska preklopna razdalja Sr: 0,8 mm
Dejanska preklopna razdalja Sr, toleranca: -10 %/+40 %
Maks. temperaturni zdrs (% od Sr): 10%
Ponovljivost maks. (% Sr): 5,0 %
MTTF (40 °C): 830 a
Aktivna površina, material: keramika
Navor privijanja: 1 Nm ±10%
Velikost M5x0.5
Dolžina montaže: 24,00 mm
Namestitev: vgradna
Preklopni izhod: PNP normalno odprt (NO)
Vrsta povezave: Kabel s konektorjem, 0,30 m,|PUR
Premer kabla D: 3,00 mm
Dolžina kabla L: 0,3 m
Material ohišja: nerjaveče jeklo
Material plašča: PUR
EN 60068-2-27, udar: polovični sinus, 30 gn, 11 ms
EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
Vrsta zaščite: IP67
Temperatura okolice: -25...70 °C
Stopnja kontaminacije: 3
Tesnilni obroč, velikost: 10,4 × 3,5 mm
Največja tlačna odpornost: 100 barov
Tlačna trdnost, opomba: odporna na tlak olja

Vrsta embalaže: Piece

Vrsta izdelka: induktivni senzor

Vrsta: BES03LC

Min. obratovalna napetost: 10.0 V

Maks. obratovalna napetost: 30.0 V

Obratovalna napetost: 10.0 - 30.0 V

Izhod: PNP

Dolžina kabla: 0.30 m

Preklopna razdalja (maks.): 0.65 mm

Preklopna frekvenca: 3000 Hz

Izvedba: induktiven

Priključek: M5

Vrsta namestitve: zvezna vgradnja

Vgradna velikost (senzor): M5

Material - lastnosti: nerjavni

Material ohišja: nerjaveče jeklo

Kontakt: 1 PNP

: IP67

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

Dolžina: 27.00 mm

Premer: 5 mm

Mere: (Ø x D) 5 mm x 27.00 mm

Nazivna napetost: 24 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3416944 BALLUFF induktivni senzor induktiven BES03LC BES03LC M5 zvezna vgradnja PNP (Ø x D) 5 mm x 27.00 mm Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3416944 BALLUFF induktivni senzor induktiven BES03LC BES03LC M5 zvezna vgradnja PNP (Ø x D) 5 mm x 27.00 mm Piece

Opis

Naši induktivni senzorji, odporni na visok tlak, lahko prenesejo tlak do 500 barov. Zato so popolnoma primerni za spremljanje položaja vaše hidravlike, kot je na primer nadzor končnih položajev hidravličnih cilindrov ali spremljanje položajev ventilov. Dimenzije = Ø 5 x 27 mm, izvedba = M5x0,5, vgradnja = vgradna, doseg = 0,8 mm, preklopni izhod = PNP normalno odprt (NO), preklopna frekvenca = 3000 Hz, material ohišja = nerjaveče jeklo, material zaznavne površine = keramika, priključek = kabel s konektorjem, konektor M8x1, 3-polni, 0,30 m, PUR, obratovalna napetost Ub = 10...30 VDC, temperatura okolice = -25...70 °C, tlačna odpornost maks. = 100 bar, razred zaščite = IP67, odobritev/skladnost = CEcULusEACWEEE

Besedilo je strojno prevedeno.
