Name: BALLUFF kapacitivni senzor kapacitiven BCS00U5 BCS00U5 zvezna vgradnja PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm
Brand: BALLUFF
SKU: 3416746
Availability: BackOrder

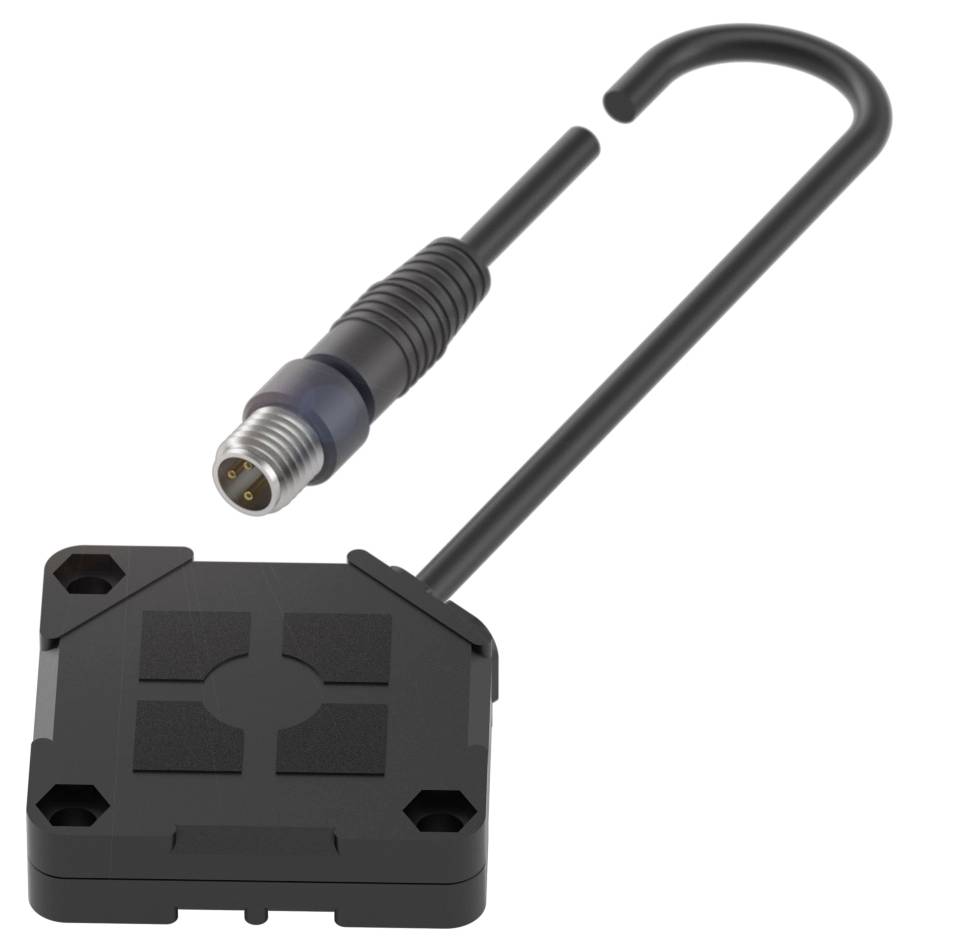

Črn kvadratni senzor z navojnim priključkom in kablom; uporablja se v industrijskih aplikacijah za zajem podatkov.

Slika je simbolična

Vrsta izdelka

kapacitivni senzor

Maks. obratovalna napetost

30.0 V

Izhod

PNP

Izvedba

kapacitiven

Priključek

vtič

Podatkovni list izdelka (PDF)

Dostava sre.,25.11.

Število

kos - zaloga Nemčija

Skupaj (99,99 € / Kos)

99,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

BALLUFF kapacitivni senzor BCS00U5 BCS00U5 zvezna vgradnja PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm

Priključek: Kabel s konektorjem, konektor M8x1, 3-pinski, 0,30 m, PUR
Dimenzije: 40 x 40 x 10 mm
Namestitev: vgradna
Preklopni izhod: PNP normalno zaprt (NC)
Serija: Q40

Tehnične specifikacije

Glavne značilnosti: Dimenzije: 40 x 40 x 10 mm
Aktivna površina, material: PBT
Priključek: Kabel s konektorjem, konektor M8x1, 3-pinski, 0,30 m, PUR
Serija: Q40
Delovna napetost Ub: 10...30 VDC
Namestitev: vgradna
Material ohišja: PBT
Območje: 1...20 mm
Preklopni izhod: PNP normalno zaprt (NC)
Preklopna frekvenca: 100 Hz
Vrsta zaščite: IP67
Občutljivost: Nastavljiva preklopna razdalja
Temperatura okolice: -5...85 °C
Dodatne funkcije:
Dimenzije: 40 x 40 x 10 mm
Prikaz delovne napetosti: da
Prikaz funkcij: da
Nazivna delovna napetost Ue DC: 24 V
Nazivni obratovalni tok Ie: 100 mA
Nazivna izolacijska napetost Ui: 75 V DC
Zakasnitev pripravljenosti tv maks.: 25 ms
Delovna napetost Ub: 10...30 VDC
Kategorija uporabe: DC-13
Največja nosilnost pri Ue: 10 µF
Preostalo valovanje maks. (% od Ue): 10%
Preklopna frekvenca: 100 Hz
Statični padec napetosti maks.: 2,5 V
Priključek: priključek M8x1, 3-pinski
Zaščita pred kratkim stikom: da
Zaščita pred obratno polarnostjo: da
Zaščita možnosti zamenjave: da
Histereza H maks. (% Sr): 15,0 %
Nazivna preklopna razdalja Sn: 20 mm
Maks. temperaturni zdrs (% od Sr): 20 % [-5…55 °C]
Ponovljivost maks. (% Sr): 5,0 %
MTTF (40 °C): 195 a
Aktivna površina, material: PBT
Velikost: kvadrasta oblika
Namestitev: vgradna
Preklopni izhod: PNP normalno zaprt (NC)
Premer kabla D: 3,00 mm
Dolžina kabla L: 0,3 m
Material ohišja: PBT
Material plašča: PUR
Vrsta zaščite: IP67
Temperatura okolice: -5...85 °C
Stopnja kontaminacije: 1
Število vodnikov: 3
Presek vodnika: 0,14 mm²
Število zatičev: 3
Blagovna znamka: Global
Serija: Q40
Tok brez obremenitve Io maks. pri Ue: 15 mA
Občutljivost: Nastavljiva preklopna razdalja
Merilno območje: 1...20 mm
Material pokrova: PBT

Vrsta izdelka: kapacitivni senzor

Vrsta: BCS00U5

Min. obratovalna napetost: 10.0 V

Maks. obratovalna napetost: 30.0 V

Obratovalna napetost: 10.0 - 30.0 V

Izhod: PNP

Dolžina kabla: 0.30 m

Preklopna frekvenca: 100 Hz

Izvedba: kapacitiven

Priključek: vtič

Vrsta namestitve: zvezna vgradnja

Material ohišja: PBT

Kontakt: 1 odpiralo

: IP67

Min. temperatura: -5 °C

Maks. temperatura: 85 °C

Dolžina: 10.00 mm

Širina: 40.00 mm

Višina: 40.00 mm

Mere: (D x Š x V) 10.00 x 40.00 x 40.00 mm

Globina: 10 m

Material plašča: PUR

Nazivna napetost: 30.0 V

Delovna napetost: 24 V/DC

Delovni tok: 100 mA

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3416746 BALLUFF kapacitivni senzor kapacitiven BCS00U5 BCS00U5 zvezna vgradnja PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3416746 BALLUFF kapacitivni senzor kapacitiven BCS00U5 BCS00U5 zvezna vgradnja PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm

Opis

Kapacitivni senzorji za zaznavanje objektov imajo linearno električno polje. Zaznavajo tako trdne snovi, kot so rezine, tiskana vezja, kartonske škatle, kupi papirja, steklenice, plastični bloki in plošče, kot tudi tekočine skozi stene posod ali cevi iz stekla in plastike (največja debelina 4 mm). Dimenzije = 40 x 40 x 10 mm, Serija = Q40, Namestitev = vgradna, Priključek = kabel s konektorjem, konektor M8x1, 3-pinski, 0,30 m, PUR, Preklopni izhod = PNP normalno zaprt (NC), Preklopna frekvenca = 100 Hz, Območje = 1...20 mm, Občutljivost = nastavljiva preklopna razdalja, Material ohišja = PBT, Material zaznavne površine = PBT, Temperatura okolice = -5...85 °C, Delovna napetost Ub = 10...30 VDC, Odobritev/skladnost = CEcULusWEEE, Zaščitni razred = IP67

Besedilo je strojno prevedeno.
