Name: Bürkert poševni ventil 2000 344382 0 do 7.2 bar 1 kos
Brand: Bürkert
SKU: 3047473
Availability: BackOrder

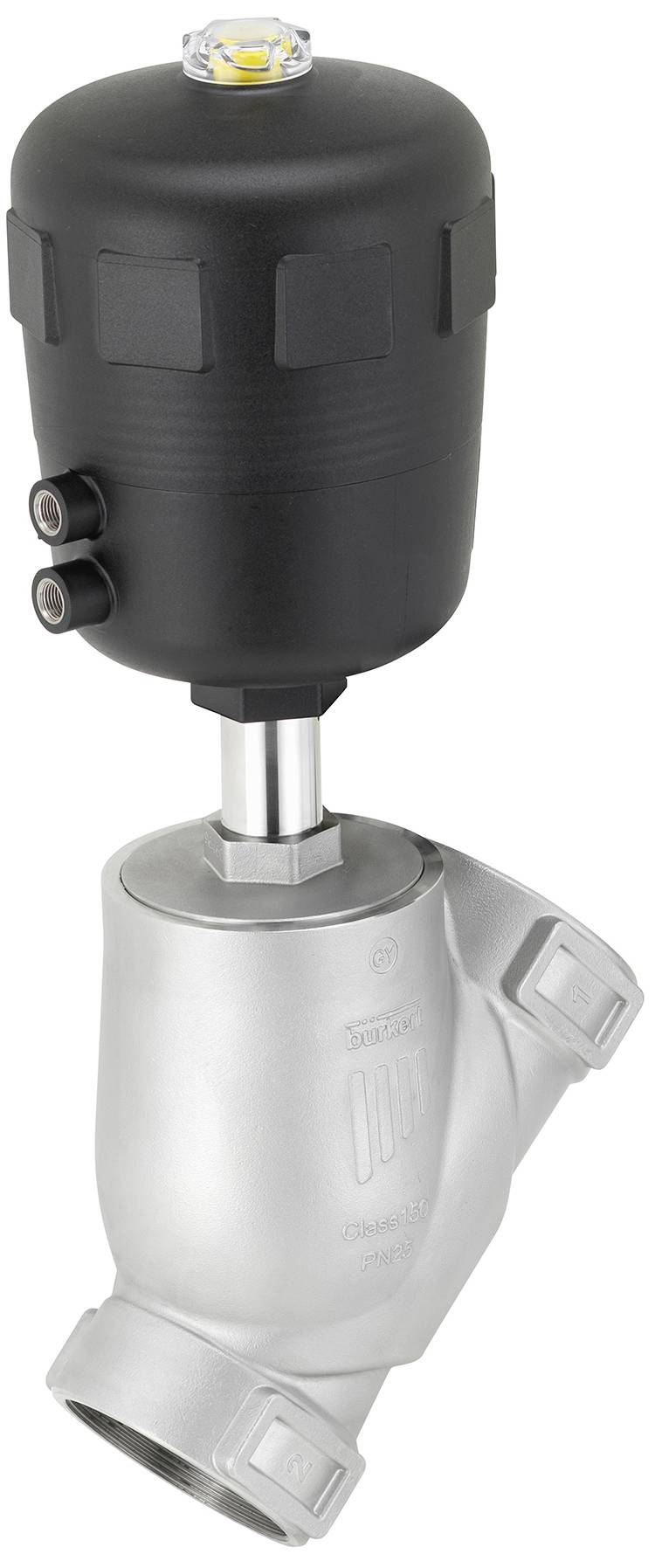

Pnevmatski sedežni ventil s črnim pogonom in srebrnim ohišjem, uporabljen za uravnavanje pretoka v sistemih cevovodov.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pet.,6.11.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (995,00 € / Kos)

995,00 €

z DDV

Samo 47,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Drive - različica Drive: Classic
Pogon - Velikost pogona: 100 mm
Pogon - poizvedba položaja preko magnetnega bata: št
Pogon - Kategorija materiala pogona: Plastika
Pogon - material pogona: PPS (polifenilen sulfid)
Pogon - O-obroč med pokrovom in oblogo: št
Vrsta priključka pogonsko-krmilnega zraka: notranji navoj
Tip navoja povezave pogon - krmilni zrak: G
Premer povezave pogona - krmilnega zraka (palec): 1/4 palca
Pogon - položaj priključka krmilnega zraka: v smeri linije
Pogonsko-krmilni priključek zraka material: nerjaveče jeklo
Premer luknje za krmiljenje pogona: 3 mm
Drive - Vmesnik za pogon: metrika
Drive - Drive povečana kemična odpornost: št
Pogon - krmilni stožec: Št
Pogon - priključek za krmilni zrak 1 Predmontirano: stožčasti čep
Pogon - priključek za krmiljenje zraka 2 Predmontirano: stožčasti čep
Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
Tesnilni material - material ohišja tesnilnega nastavka: grafit
Tesnilni material - pakirano tesnilo vključeno: št
Tlak in temperatura - nazivni tlak (DIN EN 1333): PN 25
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 185 °C
Tlak in temperatura - Najmanjša temperatura okolja: 5 °C
Tlak in temperatura - Najvišja temperatura okolja: 90 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - nazivni tlak največ: 7,2 bara
Tlak in temperatura - kontrolni tlak min: 4,4 bara
Tlak in temperatura - regulacijski tlak max: 7 barov
Tlak in temperatura - nazivni tlak (DIN EN 1759): razred 150
Tlak in temperatura - Kontrolni tlačni vakuum: št
Lastnosti naprave - podskupina izdelkov: odprti/zaprti ventili
Lastnosti naprave - Vgradna dolžina: 150 mm
Lastnosti naprave - Glavni ventil. Načelo delovanja: ventil s kotnim sedežem
Lastnosti naprave - Tip krmiljenja ventila: pnevmatski
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - izdelava telesa ventila: ulit
Lastnosti naprave - pretok: pod sedežem
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Medij in kalibracija - možnost CIP: Da
Medij in kalibracija - zmožnost SIP: Da
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 55 m3/h
Nazivna širina (Kv vrednost) - Nazivna širina ohišja: 50 mm
Nazivna širina (Kv vrednost) - Nazivna širina ohišja (IN): 2 palca
Nazivna širina (Kv vrednost) - Nazivna širina sedeža: 50 mm
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Procesna/linijska povezava - Linijska povezava 1 Oznaka navoja: 2
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Materiali - Material ohišja ventila Kategorija: Kovine
Materiali - material telesa ventila: nerjaveče jeklo
Materiali - ohišje ventila Površinska obdelava znotraj: neobdelano
Materiali - Ohišje ventila Zunanja površinska obdelava: neobdelana
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - ročno upravljanje: Št
Način delovanja - krmilna funkcija: A - zaprto v mirovanju (NC)
Način delovanja - Vključeno dodatno ročno upravljanje: Št
Odobritve - priloženo potrdilo o tovarniškem preizkusu 3.1: Št

Vrsta izdelka: poševni ventil

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Proizv. št. delov: 344382

Obratovalni tlak (maks.): 7.2 bar

Obratovalni tlak (min.): 0 bar

Območje delovnega tlaka: 0 do 7.2 bar

Cev-Ø: 50 mm

Vrsta: 2000

Maks. temperatura medija: 185 °C

Min. temperatura medija: -10 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047473 Bürkert poševni ventil 2000 344382 0 do 7.2 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047473 Bürkert poševni ventil 2000 344382 0 do 7.2 bar 1 kos

Opis

Ventil z zunanjim kotnim sedežem je sestavljen iz pnevmatsko vodenega bata in ohišja dvosmernega ventila. Glede na temperaturo okolja je pogon na voljo v dveh različnih materialih, PA in PPS. Preverjeno, samonastavljivo tesnilo vretena zagotavlja visoko tesnost. Pretočno učinkovita ohišja 2/2-potnih ventilov iz bronaste kovine ali nerjavečega jekla za vlaganje omogočajo visoke pretoke. Te robustne ventile, ki ne potrebujejo vzdrževanja, je mogoče naknadno opremiti s širokim naborom dodatkov za prikazovanje položaja, omejitev giba ali ročno delovanje v sili.
