Name: Bürkert ventil za pnevmatiko 6510 338330 2.5 do 10 bar 1 kos
Brand: Bürkert
SKU: 3047401
Availability: BackOrder

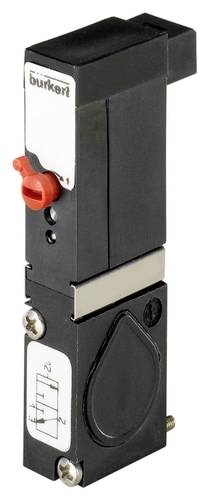

Slika prikazuje črn, pravokoten ventil z rdečim gumbom in majhno skico na sprednji strani, ki kaže smer pretoka.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor.,27.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (87,99 € / Kos)

87,99 €

z DDV

Samo 9,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Bürkert ventil za pnevmatiko 6510 338330 2.5 do 10 bar 1 kos

Kompaktna izvedba
Hitri preklopni časi
Nizka poraba električne energije

Tehnične specifikacije

Pogon - ročno upravljanje Material: ročno upravljanje ni na voljo
Oprema (ventilni otok) - dimenzija zaliva 1: 11 mm
Tesnilni material - material tesnila glavnega ventila: NBR (nitrilna guma)
Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak in temperatura - Temperatura medija največ: 50 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 2,5 bara
Tlak in temperatura - Nazivni tlak največ: 10 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električna povezava - Vrsta električne povezave: vijačni kabel
Električni priključek - Položaj električnega priključka: nasproti napajalne strani
Električni priključek - Dolžina električnega priključnega kabla: 200 mm
Električni priključek - Električni priključek Število kontaktov: 2
Električna povezava - Električna povezava 1 kabel Material: FEP (perfluoroetilen propilen kopolimer)
Električni priključek - 1. barva električnega priključka: rdeča
Električni priključek - Električni priključni pramen 2 barva: črna
Električna povezava - Električna povezava Prerez kabla (AWG): AWG 24
Električni priključek - Prerez električnega priključnega kabla (mm²): 0,2 mm²
Električni priključek - Polariteta električnega priključka: rdeči kabel +, črni kabel -
Lastnosti naprave - Podskupina izdelkov: Pnevmatski ventili
Značilnosti naprave - vrsta ponastavitve: zračna vzmet + mehanska vzmet
Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
Lastnosti naprave - Vrsta krmiljenja ventila: električni
Lastnosti naprave - Odprt preklopni čas maks.: 10 ms
Lastnosti naprave - preklopni čas zapiranja maks.: 15 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Integrirano zmanjšanje moči: Št
Značilnosti naprave - Vrsta pritrditve: plastični rezalni vijaki
Lastnosti naprave - montažne mere: M2 x 20
Lastnosti naprave - Pritrdilni material: jeklo
Nazivni premer (Kv vrednost) - QNn vrednost (plin): 150 l/min
Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 0,6 mm
Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 2,5 mm
Procesni/cevni priključek - napajalni priključek: prirobnica
Povezava proces / linija - vzorec prirobnice: FM08
Procesni/cevni priključek - vrsta delovnega priključka: prirobnica
Povezava proces / linija - položaj delovne povezave: na pnevmatskem modulu
Priključek na proces / linijo - delovni priključek vzorec prirobnice: FM08
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: Da
Napetost - napetost min / nazivna napetost: 24 V
Napetost - Napetost max / Nazivna napetost: 24 V
Napetost - AC napetost: št
Napetost - DC napetost: št
Tuljava (jedro) - Velikost tuljave: 10 mm
Tuljava (jedro) - Poraba električne energije min.: 0,8 W
Tuljava (jedro) - Poraba električne energije max.: 0,8 W
Tuljava (jedro) - ožičenje tuljave LED: št
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - ožičenje tuljave prosti tek diode redundant: št
Materiali - Glavni ventil Material v stiku z medijem: PA (poliamid)
Materiali - Glavni ventil Material v stiku z okoljem: PA (poliamid)
Materiali - pilotna kontrola Material v stiku z medijem: PPS (polifenilen sulfid)
Materiali - pilotna kontrola Material v stiku z okoljem: PPS (polifenilen sulfid)
Način delovanja - Priključek fluidnega voda Številka: 3
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
Način delovanja - ročno upravljanje: Št
Način delovanja - Ročno upravljanje Tip: Ni na voljo
Način delovanja - ročno upravljanje Zaklepanje: ročno upravljanje ni na voljo
Način delovanja - Ročno delovanje Reža za vijake: ročno upravljanje ni na voljo

Vrsta izdelka: ventil za pnevmatiko

Obratovalna temperatura: -10 °C (min)

Obratovalna temperatura (min.): -10 °C

Proizv. št. delov: 338330

Obratovalni tlak (maks.): 10 bar

Obratovalni tlak (min.): 2.5 bar

Območje delovnega tlaka: 2.5 do 10 bar

Medij delovanja: stisnjen zrak

Cev-Ø: 2.5 mm

: IP65

Vrsta: 6510

Maks. temperatura medija: 50 °C

Min. temperatura medija: -10 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047401 Bürkert ventil za pnevmatiko 6510 338330 2.5 do 10 bar 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047401 Bürkert ventil za pnevmatiko 6510 338330 2.5 do 10 bar 1 kos

Opis

Tip 6510 je sestavljen iz krmilnega elektromagnetnega ventila tipa 6144 in pnevmatskega sedežnega ventila. Flipper sistem omogoča preklapljanje visokih tlakov z nizko porabo energije in kratkimi preklopnimi časi. Vsi ventili so standardno opremljeni z ročnim zasilnim upravljanjem. Tip 6510 se lahko postavi v vrsto in se z vtičnim priključkom na zadnji strani uporablja predvsem na ventilskih otokih tipa 8640, z vtičnim priključkom spredaj pa predvsem na ventilskih blokih za krmiljenje pnevmatskih pogonov.
