Name: Bürkert ventil za proporcionalno regulacijo pritiska 189345 2836 G 1/2 Nazivna širina (podrobnosti) 4 mm Material ohišja
Brand: Bürkert
SKU: 3046865
Availability: BackOrder

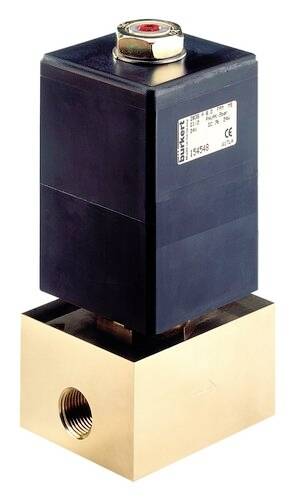

Elektromagnetni ventil s kvadratnim medeninastim telesom in črnim plastičnim ohišjem, namenjen industrijski uporabi.

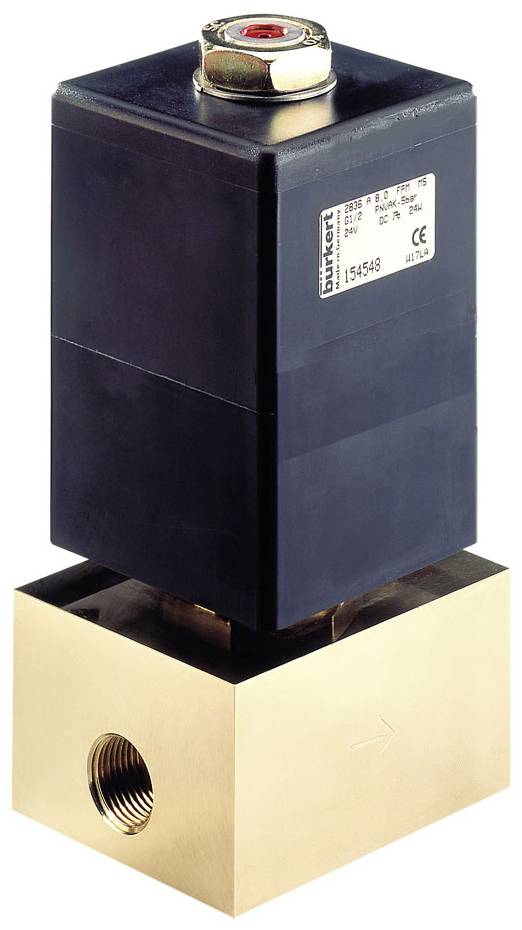

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (1259,00 € / Kos)

1259,00 €

z DDV

Samo 71,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Bürkert ventil za proporcionalno regulacijo pritiska 189345 2836 G 1/2 Nazivna širina (podrobnosti) 4 mm Material ohišja nerjaveče jeklo Tesnilni material EPDM 1 kos

Za visoko prepustnost medijev
Neposredno delovanje, zaprto brez toka
Delovni tlak 0... 25 barov
Nazivne širine DN 3,0 ... 12 mm
Linijski priključek 1/2” in 3/4”

Tehnične specifikacije

Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: EPDM (etilen propilen dien kavčuk)
Tesnilni material - tesnjenje na zunanjo stran Material: EPDM (etilen propilen dien kavčuk)
Tlak in temperatura - Najmanjša temperatura medija: -30 °C
Tlak in temperatura - Temperatura medija največ: 90 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: -1 bar
Tlak in temperatura - Nazivni tlak največ: 16 barov
Tlak in temperatura - diferenčni tlak max: 16 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: levo v smeri toka
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Električni priključek - Vrsta električnega priključka: moški
Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - pretok: pod sedežem
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Lastnosti naprave - Vrsta pogona: dvižno sidro
Značilnosti naprave - Delovanje: neposredno delovanje
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - Preklopna funkcija: neprekinjena
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - vodilo jedra: drsni obroč
Lastnosti naprave - frekvenca PWM min.: 150 Hz
Lastnosti naprave - frekvenca PWM maks.: 180 Hz
Lastnosti naprave - območje nastavitve: 1:25
Lastnosti naprave - vodilo jedra 2: sodna puša
Medij in kalibracija - položaj namestitve: poljuben
Medij in kalibracija - primerno za tekoče medije: Da
Medij in kalibracija - primerno za plinaste medije: Da
Nazivni premer (vrednost Kv) - vrednost QNn (plin): 431 l/min
Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 4 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,4 m3/h
Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 5/32 palca
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Priključek za proces / linijo - linijska povezava 1 oznaka navoja: 1/2
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
Priključek proces / linija - povezava linije 2 oznaka navoja: 1/2
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - napetost min / nazivna napetost: 24 V
Napetost - Napetost max / Nazivna napetost: 24 V
Napetost - AC napetost: št
Napetost - DC napetost: Da
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - Velikost tuljave: 72 mm
Tuljava (jedro) - Upor tuljave: 13,5 ohmov
Tuljava (jedro) - Vrsta tuljave: priklopljena
Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
Tuljava (jedro) - Razred toplotne izolacije pogona: H
Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Vodilna cev jedra Material: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Vodilni element jedra 1 Material: PTFE (politetrafluoretilen)
Tuljava (jedro) - del v stiku z medijem Vodilni element jedra 2 Material: PEEK (polietereterketon)
Tuljava (jedro) - del v stiku z medijem Distančna tulka Material: nerjaveče jeklo
Materiali - Glavni ventil Material v stiku z medijem: nerjavno jeklo
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
Odobritve - Nazivna moč: 24 W

Vrsta izdelka: ventil za proporcionalno regulacijo pritiska

Delovna napetost: 24 V/DC

Material ohišja: nerjaveče jeklo

Priključek: G 1/2

Obratovalni tlak (maks.): 16 bar

Obratovalna temperatura: -30 °C (min)

Obratovalna temperatura (min.): -30 °C

Poraba moči toka: 24 W

Proizv. št. delov: 189345

Obratovalni tlak (min.): -1 bar

Tesnilni material: EPDM

Funkcija: 2/2-razvodni

Območje temperature medija: -30 do 90 °C

Maks. temperatura medija: 90 °C

Min. temperatura medija: -30 °C

Medij: tekoči mediji

Nazivna širina: 4 mm

QNN vrednost: 431 l/min

: IP65

Maks. temperatura okolice: 55 °C

Min. temperatura okolice: -10 °C

Način delovanja: neposredno delovanje

KV vrednost: 0.4 m³/h

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3046865 Bürkert ventil za proporcionalno regulacijo pritiska 189345 2836 G 1/2 Nazivna širina (podrobnosti) 4 mm Material ohišja

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3046865 Bürkert ventil za proporcionalno regulacijo pritiska 189345 2836 G 1/2 Nazivna širina (podrobnosti) 4 mm Material ohišja

Opis

Proporcionalni ventil z neposrednim delovanjem tipa 2836 deluje kot regulacijski ventil z elektromagnetnim pogonom v aplikacijah s sorazmerno visokim pretokom. Ventil se zapre brez toka.

Besedilo je strojno prevedeno.

Namigi

Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
