Name: DEHN 956205 956205 kombiniran odvodnik 1 kos
Brand: DEHN
SKU: 3795882
Availability: BackOrder

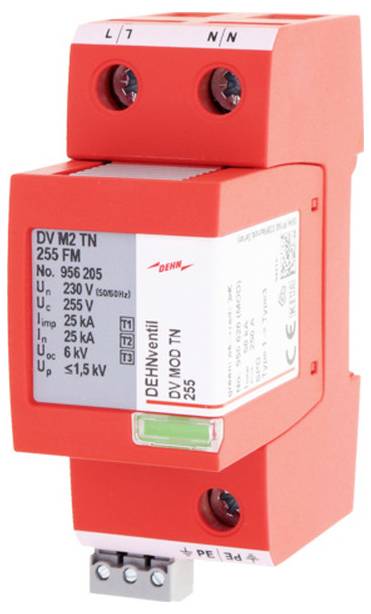

Rdeč modul zaščitne naprave za električne udare s premark terminalov in tehničnimi nalepkami na sprednji strani.

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

8 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (1115,00 € / Kos)

1115,00 €

z DDV

Na voljo samo 8 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta montaže: DIN letev TH35
Velikost: 2 TE
SPD v skladu z EN 61643-11 / IEC 61643-11: Tip 1 + Tip 2 + Tip 3 / Razred I + Razred II + Razred III
Energijsko usklajen zaščitni učinek na končno napravo (≤ 10 m): tip 1 + tip 2 + tip 3
Nazivna napetost AC (UN): 230 V (50/60 Hz)
Največja neprekinjena izmenična (UC) napetost: 255 V (50/60 Hz)
Impulzni tok strele (10/350 µs) [L+N-PE] (Total): 50 kA
Specifična energija [L+N-PE] (W/R): 625,00 kJ/Ohm
Impulzni tok strele (10/350 µs) [L, N-PE] (Iimp): 25 kA
Specifična energija [L,N-PE] (W/R): 156,25 kJ/Ohm
Nazivni razelektritveni tok (8/20 µs) [L/N-PE]/[L+N-PE] (In): 25 / 50 kA
Stopnja zaščite [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Napetost odprtega tokokroga hibridnega generatorja (UOC): 6 kV
Zmožnost gašenja s sledilnim tokom AC (Ifi): 50 kAeff
Omejitev/selektivnost sledilnega toka: Nesproženje varovalke 35 A gG do 50 kAeff (perspektivno)
Kratkostični odpor [LN]/[N-PE] (ISCCR): 50 kAeff
Odzivni čas (tA): ≤ 100 ns
Napetost TOV [LN] (UT) – Karakteristika: 440 V / 120 min. – Trdnost
Prenosna energija S20K275 (Iimp = 2,5 ... 25 kA):< 1 leto
Delovno temperaturno območje [Vzporedno]/[Tranzitno] (TU): -40 °C ... +80 °C / -40 °C ... maks. +60 ℃
Indikator delovanja/napake: zelen/rdeč
Število vrat: 1
Presek priključka (L, N, PE, 9) (min.): 6 mm² enožilni / večžilni
Presek priključka (L, N, PE, 9) (maks.): 35 mm² večžilni / 25 mm² drobnožilni
Montaža na: 35 mm DIN letev v skladu z EN 60715
Mesto namestitve: Notranjost
Vgradne dimenzije: 2 TE, DIN 43880
Certifikati: VDE, KEMA, UL
FM stiki / Vrsta stika: da / Stikalo
Preklopna zmogljivost AC: 250 V / 0,5 A
Preklopna zmogljivost enosmernega toka: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Presek priključka za FM priključke: maks. 1,5 mm² enožilni/veježilni
Dodatne informacije:
Maks. predvklopna varovalka (L) pri Ikmin ≥ 6 kAeff (IEC 60909): 315 A gG (S2 = 35 mm²)1)
Pri uporabi v stikalnih napravah s predvidenimi kratkostičnimi tokovi, večjimi od 50 kAeff (preizkušeno s strani VDE)
Maks. možni kratkostični tok: 100 kAeff (220 kApeak)
Omejitev/odprava sledilnih tokov do 100 kAeff (220 kApeak)
Uporaba odvodnika prenapetosti v železniških napajalnih sistemih s frekvenco 16,7 Hz
Preskusna napetost AC (UC): 266 V
Nazivna napetost AC (UN): 230 V
Nazivna frekvenca AC (fN): 16,7 Hz
Maks. varovalka odvodnika prenapetosti: 160 A gG pri 16,7 Hz

Vrsta izdelka: kombiniran odvodnik

Nazivna napetost: 230 V

Čas vklopa: ≤ 100 ns

: IP20

Proizv. št. delov: 956205

Vsebina: 1 kos

Število pinov: 2

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3795882 DEHN 956205 956205 kombiniran odvodnik 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3795882 DEHN 956205 956205 kombiniran odvodnik 1 kos

Opis

Večpolni kombinirani odvodnik DEHNventil modular, tip 1 + tip 2 + tip 3 v skladu z EN 61643-11 na osnovi iskrišča, sestavljen iz osnovnega dela in vtičnega zaščitnega modula. Največja razpoložljivost sistema zaradi iskrišča Rapid Arc Control (RAC). Omogoča zaščito končnih točk. Za zaščito nizkonapetostnih potrošniških inštalacij pred prenapetostjo, tudi v primeru neposrednih udarov strele. Uporabno v skladu s konceptom območij strelovodne zaščite na vmesnikih 0A–2.
