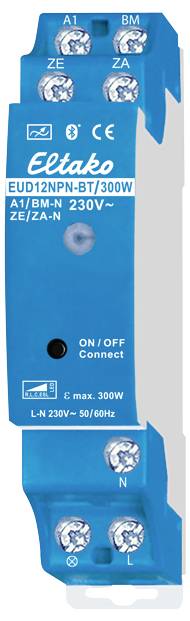

Eltako 21100807 univerzalno stikalo za zatemnitev modra

Univerzalno zatemnilno stikalo z vgrajenim časovnikom, Bluetoothom in aplikacijo ELTAKO Connect. Moč MOSFET do 300 W. Samodejno zaznavanje svetilke. Izguba v stanju pripravljenosti le 0,3 W. Minimalna svetlost, največja svetlost, hitrost zatemnitve, način otroške sobe, način dremeža, detektor gibanja, vklop, izklop, TI, ER, ESV, TLZ, MIN, MMX, programi s funkcijo časa ali astro, zamik časa solsticija, datum in čas, lokacija in Bluetooth lahko nastavite preko aplikacije v skladu z navodili za uporabo. Modularna naprava za montažo na DIN-EN-60715 TH35 letev. Enota delitve = 18 mm široka, 58 mm globoka. Univerzalno zatemnilno stikalo za sijalke do 300 W, odvisno od prezračevalnih pogojev. Zatemnitvene 230V LED sijalke in zatemnitvene varčne sijalke so odvisne tudi od elektronike sijalke in načina zatemnitve. Preklop skozi ničlo z mehkim vklopom in mehkim izklopom za zaščito svetilke. Krmilna, napajalna in preklopna napetost 230V. Vgrajeni časovnik ima do 10 programskih pomnilniških mest. Z datumom in samodejno menjavo poletnega/zimskega časa. Rezerva moči brez baterije pribl. 5 dni. Vsaki pomnilniški lokaciji je mogoče dodeliti funkcijo Astro (samodejni preklop po sončnem vzhodu ali zahodu) ali eno od 9 funkcij (Vklop, Izklop, Vklop z vrednostjo zatemnitve v %, Vklop z vrednostjo pomnilnika, svetlobni alarm, funkcija dremeža, Vklop s preostalo svetlostjo, Izklop s preostalo svetlostjo, TI). V primeru izpada električne energije se preklopni položaj in stopnja svetlosti shranita in po potrebi vklopita, ko se napajalna napetost ponovno vzpostavi. Samodejna elektronska zaščita pred preobremenitvijo in izklop pri previsoki temperaturi. Način delovanja Auto je aktiven ob dobavi. Kratki krmilni ukazi na lokalnem krmilnem vhodu vklop/izklop, stalni nadzor spremeni svetlost do maksimalne vrednosti. Prekinitev krmiljenja spremeni smer zatemnitve. Centralno krmiljenje je aktivno, s prednostjo in detektor gibanja se vklopi s spominsko vrednostjo. Za spremembo ali konfiguracijo načina delovanja je treba vzpostaviti povezavo z aplikacijo ELTAKO Connect. Povežite stikalo za zatemnitev z aplikacijo: Pritisnite gumb na sprednji strani za 6 sekund, modra LED utripa. Zdaj je mogoče vzpostaviti povezavo z aplikacijo (stanje dostave PIN123123). Utripanje modre LED signalizira pripravljenost za združevanje, ki se samodejno konča po 3 minutah, lahko pa tudi s pritiskom na gumb> 6 sekund se lahko prekine ročno. Skenirajte kodo QR v uporabniškem priročniku in aplikacija vas bo vodila skozi proces usposabljanja. Ko je povezava z aplikacijo vzpostavljena, modra LED lučka sveti neprekinjeno. Če se povezava ne prekine prek aplikacije, se samodejno prekine po 20 minutah brez interakcije z aplikacijo. Po prekinitvi povezave prek aplikacije stikalo za zatemnitev sporoči, da je pripravljeno na seznanitev, in modra lučka LED utripa. Spremeni PIN: PIN za povezavo Bluetooth lahko spremenite v aplikaciji pod vnosom PIN naprave. Ponastavitev Bluetooth (izbrišite morebitno spremenjeno kodo PIN): 8-krat na kratko tapnite gumb na sprednji strani. Nastavitev vrednosti samodejnega zatemnitve omogoča zatemnitev vseh vrst svetilk. Fazni nadzor vodilnega roba LC1-LC3 so udobni položaji z različnimi zatemnitvenimi krivuljami za zatemnitvene 230 V LED-sijalke, ki jih zaradi njihove zasnove ni mogoče dovolj zatemniti na Samodejnem in jih je zato treba prisiliti v fazni nadzor vodilnega roba. Zadnji rob LC4-LC6 sta udobna položaja z različnimi zatemnitvenimi krivuljami za zatemnitvene 230 V LED-sijalke, ki jih ni mogoče dovolj zatemniti na Auto. Induktivni (naviti) transformatorji se ne smejo uporabljati v nastavitvah faznega krmiljenja in krmiljenja faz. Poleg tega je lahko največje število svetilk manjše kot v samodejnem načinu zaradi konstrukcijskih razlogov. S kratkim pritiskom na gumb na sprednji strani ga lahko vedno ročno vklopite in izklopite. Krmilni vhod A1 se krmili pulzno z univerzalnim gumbom. Smerno stikalo za izklop lahko priključite preko RTD diode (poljubne polarnosti). Drugi smerni gumb za enega je povezan neposredno z A1. Ob 1 Krmilni impulz izklopljen, stikalo za zatemnitev preklopi krmilni vhod A1 na smerni gumb. Za preklop krmilnega vhoda A1 nazaj na univerzalni gumb je treba napajalno napetost na kratko izklopiti ali preklopiti v aplikaciji pod osnovnimi nastavitvami. Preko krmilnega vhoda BM lahko priključimo detektor gibanja. Dodatna krmilna vhoda ZE in ZA se uporabljata za prednostno krmiljenje centralnega vklopa in centralnega izklopa. S prednostjo, ker teh krmilnih vhodov ne morejo preglasiti drugi krmilni vhodi, dokler je osrednji krmilni kontakt zaprt. Zelena LED sveti, kar pomeni, da je aktiviran eden od štirih krmilnih vhodov.

Besedilo je strojno prevedeno.
