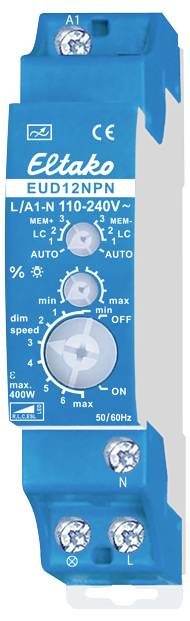

Eltako 21100808 univerzalno stikalo za zatemnitev modra

Univerzalno stikalo za zatemnitev. Moč MOSFET do 400 W. Samodejno zaznavanje svetilke. Izguba v stanju pripravljenosti le 0,2 vata. Nastavljiva najmanjša ali največja svetlost in hitrost zatemnitve. S funkcijo otroške sobe in dremeža. Modularna naprava za montažo na DIN-EN 60715 TH35 letev. Enota delitve = 18 mm široka, 58 mm globoka. Univerzalno zatemnilno stikalo za sijalke do 400 W, odvisno od prezračevalnih pogojev. Zatemnitvene 230 V LED sijalke in zatemnitvene varčne sijalke ESL so odvisne tudi od elektronike sijalke in načina zatemnitve. Vezje z mehkim vklopom in mehkim izklopom za zaščito svetilke. Krmilna in preklopna napetost 110V AC do 240V AC 50/60Hz. Minimalna obremenitev ni potrebna. Kratki krmilni ukazi za vklop/izklop, stalni nadzor spremeni svetlost do največje vrednosti. Prekinitev krmiljenja spremeni smer zatemnitve. V primeru izpada električne energije se preklopni položaj in stopnja svetlosti shranita in po potrebi vklopita, ko se napajalna napetost ponovno vzpostavi. Samodejna elektronska zaščita pred preobremenitvijo in izklop pri previsoki temperaturi. Pod zgornjim vrtljivim stikalom na sprednji plošči je LED, ki označuje, da je naprava aktivirana. Po 15 sekundah začne utripati, kar pomeni, da je kontrolni gumb morda blokiran. Zgornje vrtljivo stikalo med delovanjem določa, ali naj bo aktivna avtomatska zaznava luči AUTO ali eden od posebnih udobnih položajev LC1, LC2 ali LC3. Če je izbrano območje nastavitve MEM+, je pomnilniška funkcija aktivna in ob izklopu se shrani zadnja nastavljena raven svetlosti. Če je izbrano območje nastavitve MEM-, je funkcija pomnilnika izklopljena in naprava je vedno vklopljena z največjo svetlostjo. Zatemnitvene varčne sijalke morajo delovati na AUTO in MEM-. AUTO omogoča zatemnitev vseh vrst svetilk. LC1 je udoben položaj za zatemnitvene 230 V LED sijalke, ki jih zaradi njihove zasnove ni mogoče dovolj zatemniti na AUTO (nadzor faze zadnjega roba) in jih je zato treba prisiliti na krmiljenje faze prednjega roba. LC2 in LC3 sta udobna položaja za zatemnitvene 230 V LED sijalke, kot je LC1, vendar z različnimi krivuljami zatemnitve. Induktivni (naviti) transformatorji se ne smejo uporabljati v položajih LC1, LC2 in LC3. Poleg tega je lahko največje število LED-sijalk z možnostjo zatemnitve nižje kot v položaju AUTO zaradi konstrukcijskih razlogov. Srednje vrtljivo stikalo %Lamp lahko uporabite za nastavitev najmanjše svetlosti (popolnoma zatemnjeno) ali največje svetlosti (popolnoma zatemnjeno). Hitrost zatemnitve lahko prilagodite z vrtljivim stikalom za nižjo hitrost zatemnitve. Hkrati se spremeni trajanje mehkega vklopa in mehkega izklopa. S stikalom za otroško sobo: Pri vklopu z daljšim pritiskom na tipko se luč vklopi z najnižjo svetilnostjo po ca. 1 sekundo in, dokler gumb držite, se počasi zatemni, ne da bi spremenil zadnjo shranjeno raven svetlosti. S funkcijo dremeža: dvojni impulz zatemni osvetlitev iz trenutnega položaja zatemnitve na minimalno svetlost in jo nato izklopi. Najdaljši čas zatemnitve 60 minut je odvisen od trenutnega položaja zatemnitve in nastavljene minimalne svetlosti in ga je zato mogoče ustrezno skrajšati. Luč lahko med zatemnitvijo kadarkoli izklopite s kratkim pritiskom na gumb. Dolg pritisk med postopkom zatemnitve zatemni in konča funkcijo dremeža. L-obremenitve (induktivne obremenitve, npr. naviti transformatorji) in C-obremenitve (kapacitivne obremenitve, npr. elektronski transformatorji in LED-sijalke) se ne smejo mešati. R-obremenitve (ohmske obremenitve, npr. 230 V žarnice z žarilno nitko in halogenske žarnice) lahko po želji mešate. Univerzalno zatemnilno stikalo EUD12D v povezavi z ojačevalnikom moči LUD12 je primerno za mešanje L-obremenitev in C-obremenitev.

Besedilo je strojno prevedeno.
