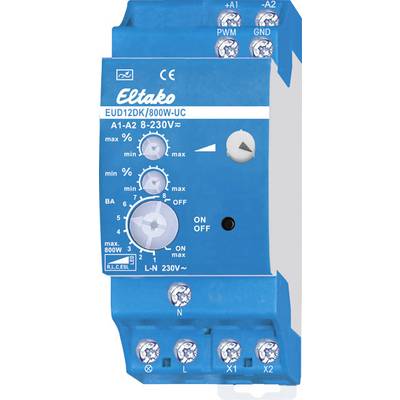

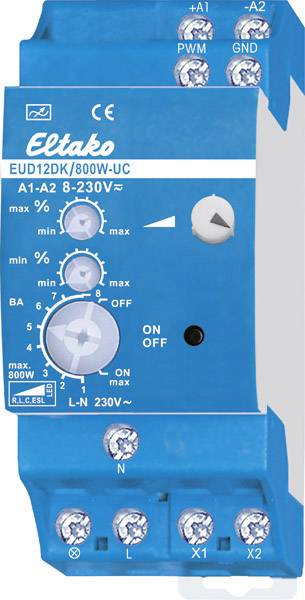

Eltako 21100810 zatemnilnik za din-letev modra

Univerzalno zatemnilno stikalo z vrtljivim gumbom, moč MOSFET do 800 W. Samodejno zaznavanje svetilke Izguba v stanju pripravljenosti le 0,2 vata. Najmanjša nastavitev svetlosti in največja svetlost. Modularna naprava za pritrditev na DIN-EN 60715 TH35 pritrdilno letev. 2 delilni enoti = 36 mm široki, 58 mm globoki. Univerzalno stikalo za zatemnitev svetilk do 800 W, odvisno od pogojev prezračevanja, zasenčene energijsko varčne sijalke ESL in zatemnjene 230V LED svetilke so odvisne tudi od elektronike svetilk. Do 3600 W z dodatki moči LUD12 na priključkih X1 in X2. Vklop ničelnega križanja z mehkim vklopom in mehkim izklopom za zaščito žarnice. Univerzalna krmilna napetost 8..230V UC, galvansko izolirana od napajalne in stikalne napetosti 230V. Najmanjša obremenitev ni potrebna. PWM krmiljenje z 10-24V DC na priključkih PWM in GND. Nastavljena stopnja svetlosti ostane shranjena, ko je naprava izklopljena (pomnilnik). V primeru izpada električne energije se položaj stikala in raven svetlosti shranita in po potrebi vklopi, ko se napajalna napetost vrne. Avtomatska elektronska zaščita pred preobremenitvijo in izklop previsoke temperature. Največjo svetlost (popolnoma zatemnjeno) lahko nastavite z zgornjim% vrtljivim stikalom. Najmanjšo svetlost (popolnoma zatemnjeno) lahko nastavite s srednjim rotacijskim stikalom%. Spodnje vrtljivo stikalo nastavi način delovanja: VKLOP: neprekinjeno vklopljeno z največjo svetlostjo. Postavka 1 je položaj AUTO in omogoča zatemnitev vseh vrst svetilk. Vklop in izklop z gumbom na napravi in / ali gumbom vklopljen + A1 / -A2. Zatemnitev z vrtljivim gumbom. Položaj 2 je udoben položaj za LED svetilke, ki jih zaradi dizajna ni mogoče zasenčiti dovolj daleč na AUTO (fazni rez) in jih je zato treba prisiliti v fazno rezanje. Vklop in izklop z gumbom na napravi in / ali gumbom vklopljen + A1 / -A2. Zatemnitev z vrtljivim gumbom. Položaj 3 je udoben položaj za varčne sijalke, ki jih je treba zaradi svoje zasnove vklopiti s povečano napetostjo, da jih je mogoče ponovno varno vklopiti, ko zatemnite. Vklop in izklop z gumbom na napravi in / ali gumbom vklopljen + A1 / -A2. Zatemnitev z vrtljivim gumbom. Postavka 4 je položaj AUTO in omogoča zatemnitev vseh vrst svetilk. Vklopite in izklopite s stikalom na + A1 / -A2. Zatemnitev z vrtljivim gumbom. Točka 5 je udoben položaj za LED svetilke, ki zaradi dizajna ne morejo biti dovolj zatemnjene do AUTO (fazni rez) in jih je zato treba prisiliti v fazno rezanje. Vklopite in izklopite s stikalom na + A1 / -A2. Zatemnitev z vrtljivim gumbom. Mesto 6 je udoben položaj za varčne sijalke, ki jih je treba zaradi svoje zasnove vklopiti s povečano napetostjo, tako da jih je mogoče ponovno varno vklopiti, ko zatemnite. Vklopite in izklopite s stikalom na + A1 / -A2. Zatemnitev z vrtljivim gumbom. Postavka 7 je položaj AUTO in omogoča zatemnitev vseh vrst svetilk. Vklop in izklop in zatemnitev s PWM regulacijo. Mesto 8 je udoben položaj za LED svetilke, ki jih zaradi dizajna ni mogoče zasenčiti dovolj daleč na AUTO (fazni rez) in jih je zato treba prisiliti v fazno rezanje. Vklop in izklop in zatemnitev s PWM regulacijo. OFF: Trajno izklopljeno. LED lučka pod zgornjim rotacijskim stikalom zasveti, ko je lučka vklopljena.

Besedilo je strojno prevedeno.
