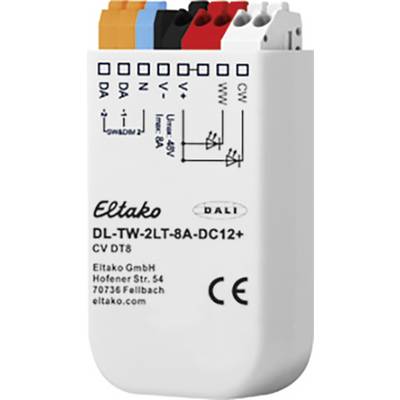

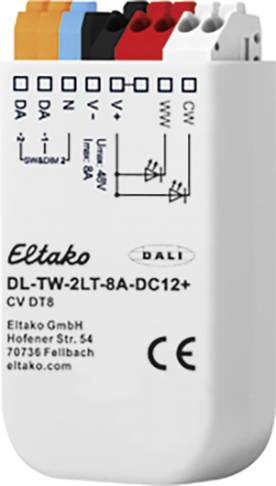

Eltako 33000010 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
21 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Poudarki in podrobnosti
Eltako 33000010 LED zatemnilnik Primerno za svetilke: LED žarnica siva
- Nadzor svetlosti in barvne temperature
- Za namestitev svetilke in vgradno omarico
- Priključni tok 8 A
Tehnične specifikacije
- Delovna napetost: 18 - 48 V DC
- Vrsta izdelka
LED zatemnilnik
- Delovna napetost
48 V
- Priključna moč (maks.)
384 W
- Primerno za svetilke
LED žarnica
- Preklopna moč (LED)
384 W
- Barva
siva
- Mere
(D x Š x V) 15 x 33 x 59 mm
- Dolžina
15 mm
- Širina
33 mm
- Višina
59 mm
- Globina
15 mm
IP20
- Prenos podatkov (Smart Home)
žični
- Način pritrditve
za vstavitev v podometno škatlo
- Serija
Eltako
- Napajanje
preko sistemskega vodila
- Način montaže
vgradnja
podometna
- Preklopni tok maks.
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2256235 Eltako 33000010 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2256235 Eltako 33000010 LED zatemnilnik Primerno za svetilke: LED žarnica siva
Opis
DALI LED zatemnilnik za neodvisno upravljanje svetlosti in barvne temperature. Za namestitev svetilke in vgradno omarico. Izguba v stanju pripravljenosti le 0,12 vata. Primerno za krmiljenje LED modulov s konstantno napetostjo z delovno napetostjo od 12 V do 48 V. Način delovanja DT8: Nadzor svetlosti in barvne temperature prek naslova DALI (vrsta naprave 8, barvni tip Tc).
Način delovanja Ravnotežje in zatemnitev: nadzor prek 2 DALI naslovov, enega za nastavitev svetlosti in drugega za nastavitev delitve kanala (npr. Barvna temperatura).
Način delovanja Dim2Warm: DALI naslov za zatemnitev med spreminjanjem barvne temperature.
SwitchDim2: Delovanje prek 2 vhodnih tipk omogoča nadzor svetlosti in barvne temperature brez DALI. Območje zatemnitve 0,1% -100%. Preklopna frekvenca PWM (122Hz / 244Hz / 488Hz / 976Hz). Napajalna napetost glede na vrsto od 12 V do 28 V DC ali 12 V do 48 V DC (ustreza obratovalni napetosti LED modulov). Priključni tok 8A. Največji tok povezave se lahko po želji porazdeli po kanalih. Velik izkoristek. Konfiguracija prek računalniške programske opreme DALI kokpit in vmesnika DALI USB. Načini delovanja: Naprava ima več načinov delovanja: DT8 (stanje dobave): V tem načinu delovanja se za nadzor svetlosti in barvne temperature uporablja naslov DALI (vrsta naprave 8, barvni tip Tc). Operacija se lahko izvede tudi preko dveh vhodnih tipk (SwitchDim2): SwD1: svetlost. Kratek pritisk: vklop / izklop. Dolg pritisk: zatemnitev SwD2: barvna temperatura. Uravnoteženost in zatemnitev: Krmiljenje poteka prek 2 DALI naslovov (ali SwitchDim2), pri čemer se en naslov uporablja za zatemnitev, drugi pa za distribucijo kanalov (npr. Nastavljiva bela ali direktna / indirektna razsvetljava). Način Balance & Dim omogoča nastavitev temperature barve, ne da bi to vplivalo na svetlost in obratno. Prilagoditev se izvede s standardnimi ukazi DALI, kot je Dim Up / Down, zato se lahko izvede z vsemi običajnimi kontrolami in prehodi (npr. KNX). Ta možnost upravljanja ponuja alternativo načinu DT8-Tc. Lahko se upravlja prek DALI ali SwitchDim2: DALI naslov 1, SwD1: svetlost. DALI naslov 2, SwD2: Ravnotežje. Dim2Warm: Dva izhodna kanala sta krmiljena prek DALI naslova ali SwD vhoda. Delitev kanala je trajno povezana z vrednostjo zatemnitve. Manjša kot je zatemnitev, toplejša je svetloba. DALI naslov 1, SwD1: Dim2Warm (glavni). Kratek pritisk: vklop / izklop. Dolg pritisk: zatemnitev
