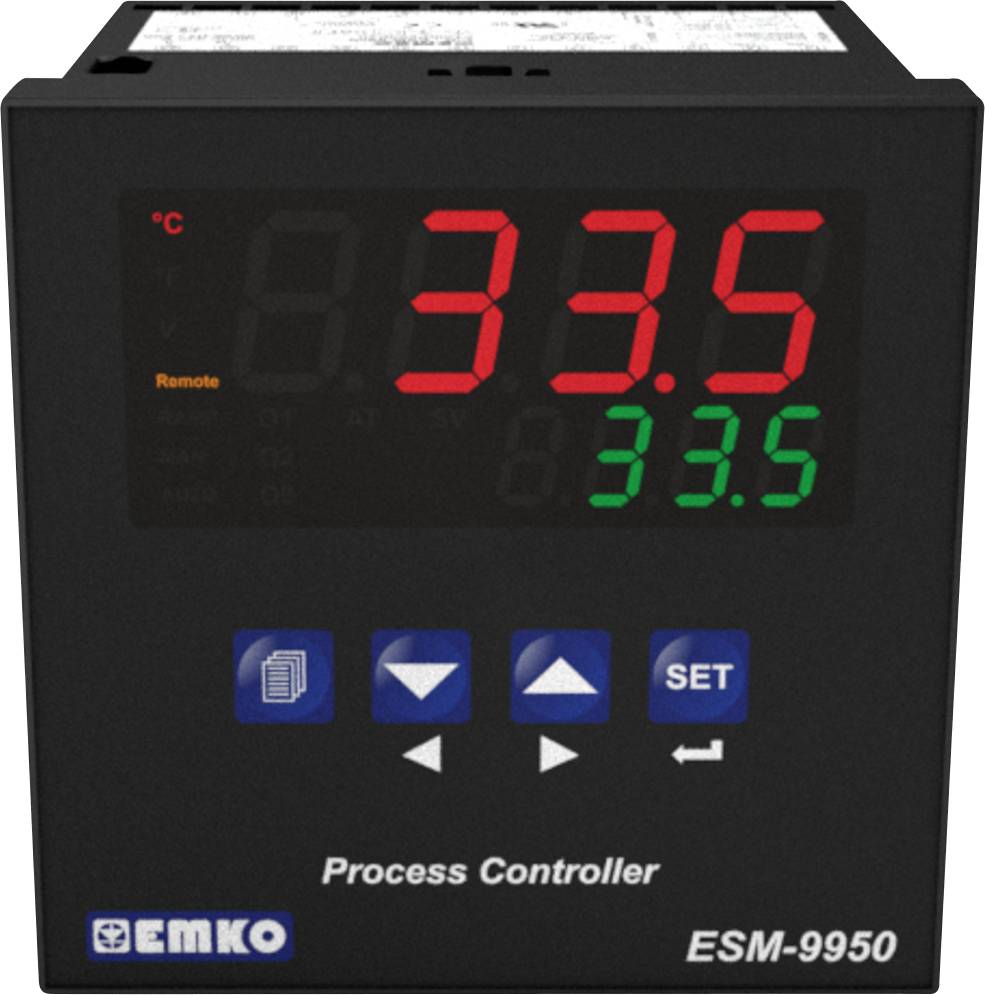

Name: Emko ESM-9950.2.20.1.1/00.00/0.0.0.0 2-točkovni, p, pi, pd, pid univerzalni krmilnik Pt100, L, J, K, R, S, T, B, E, N, C
Brand: Emko
SKU: 2352547
Availability: BackOrder

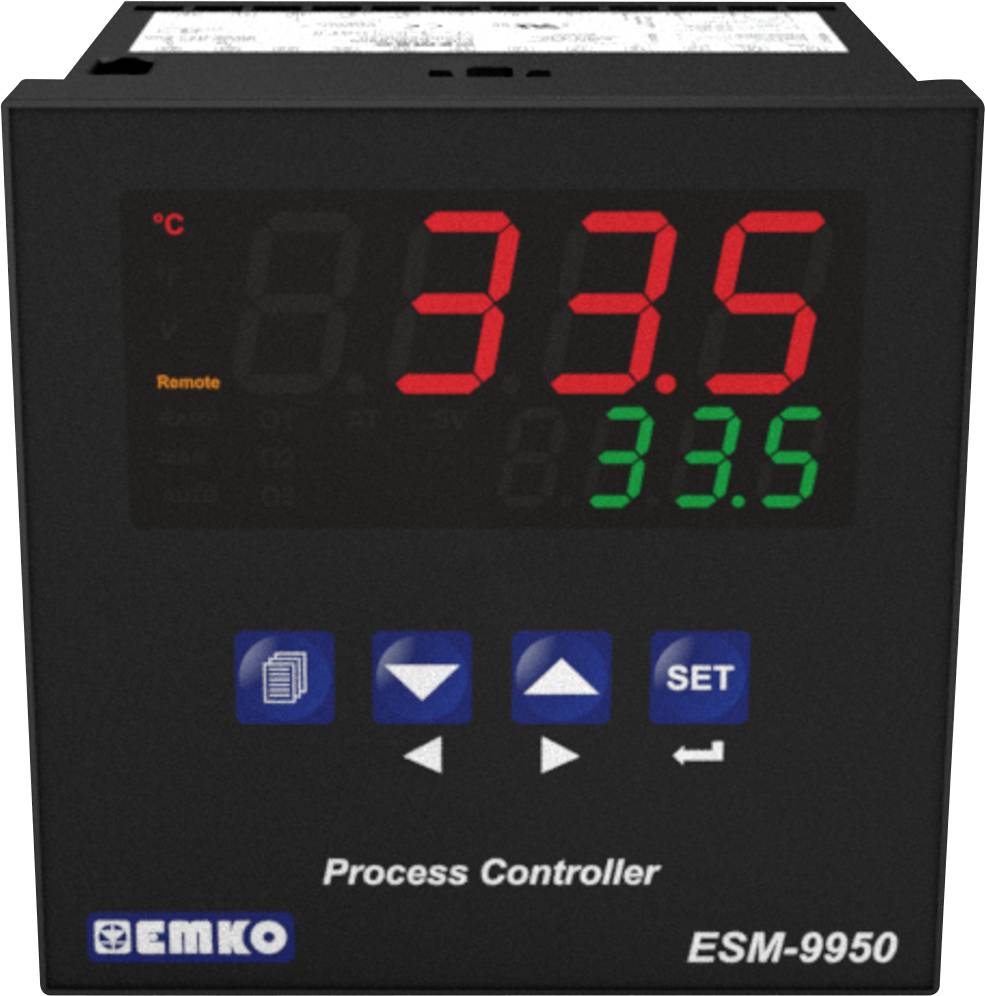

Digitalni procesni regulator prikazuje temperaturo 33,5 °C. Zaslon je obarvan rdeče in zeleno, pod njim pa so tipke.

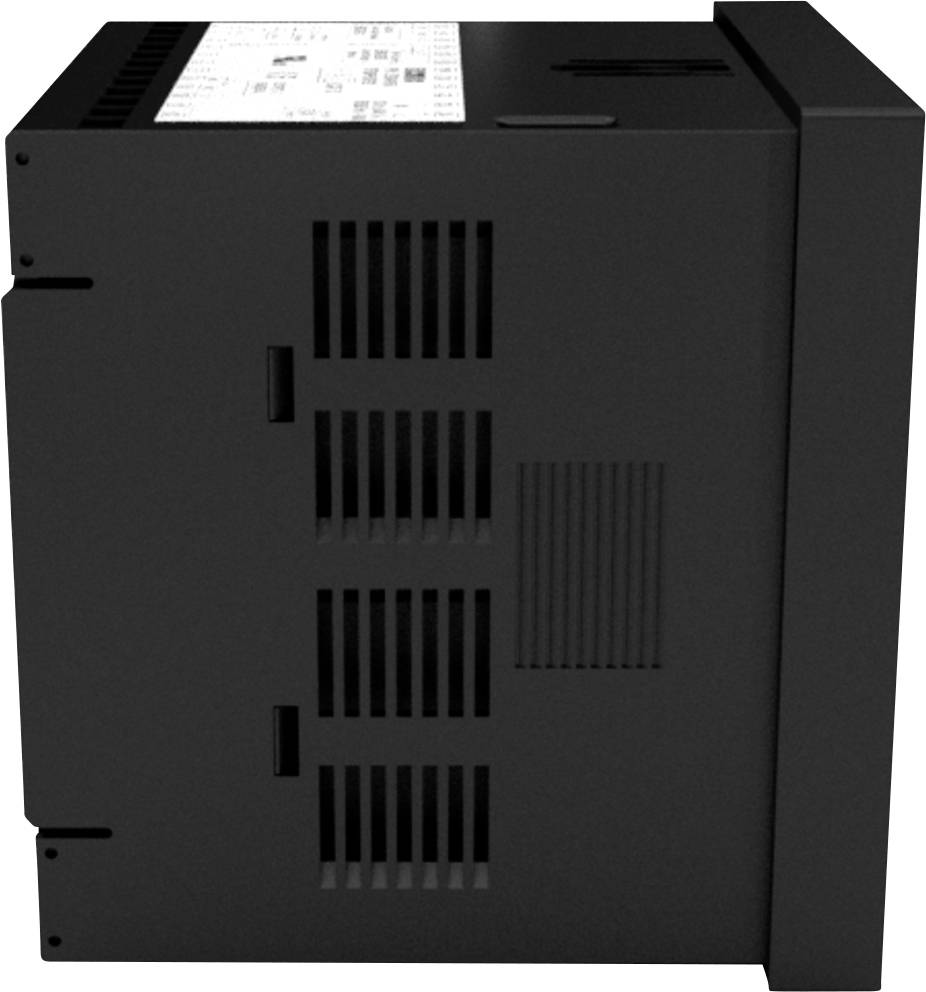

Črna elektronska naprava z prezračevalnimi režami ob strani, verjetno tehnični modul ali komponenta.

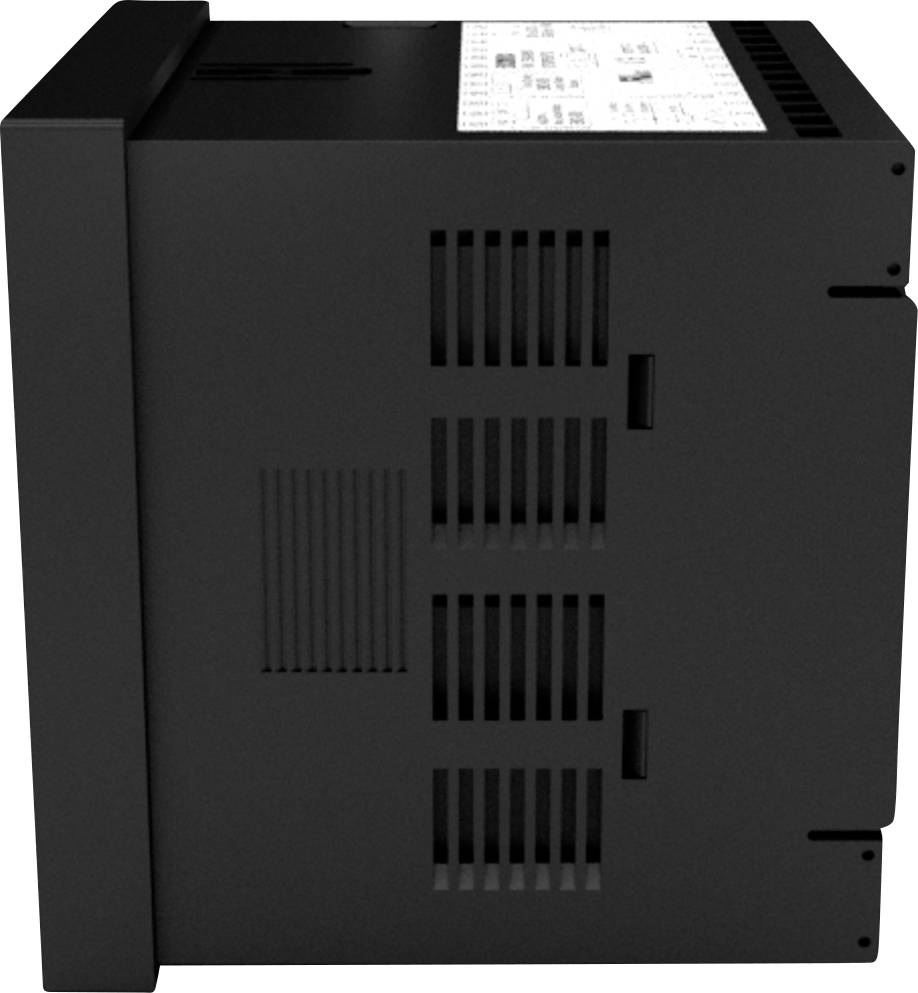

Črna elektronska naprava z prezračevalnimi odprtinami na strani in zgoraj. Verjetno ojačevalnik ali podobna komponenta.

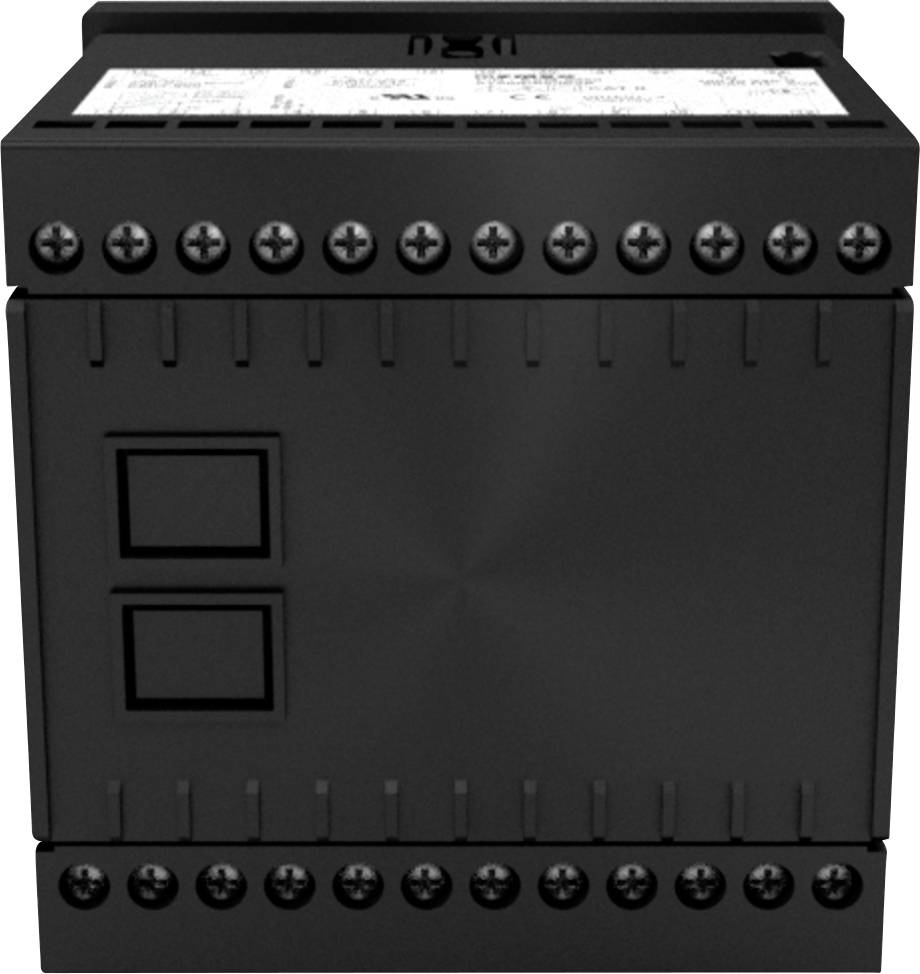

Črno-sivo električno napravo z dvema kvadratnima stikaloma in več vijaki na njej, verjetno del krmilnega sistema.

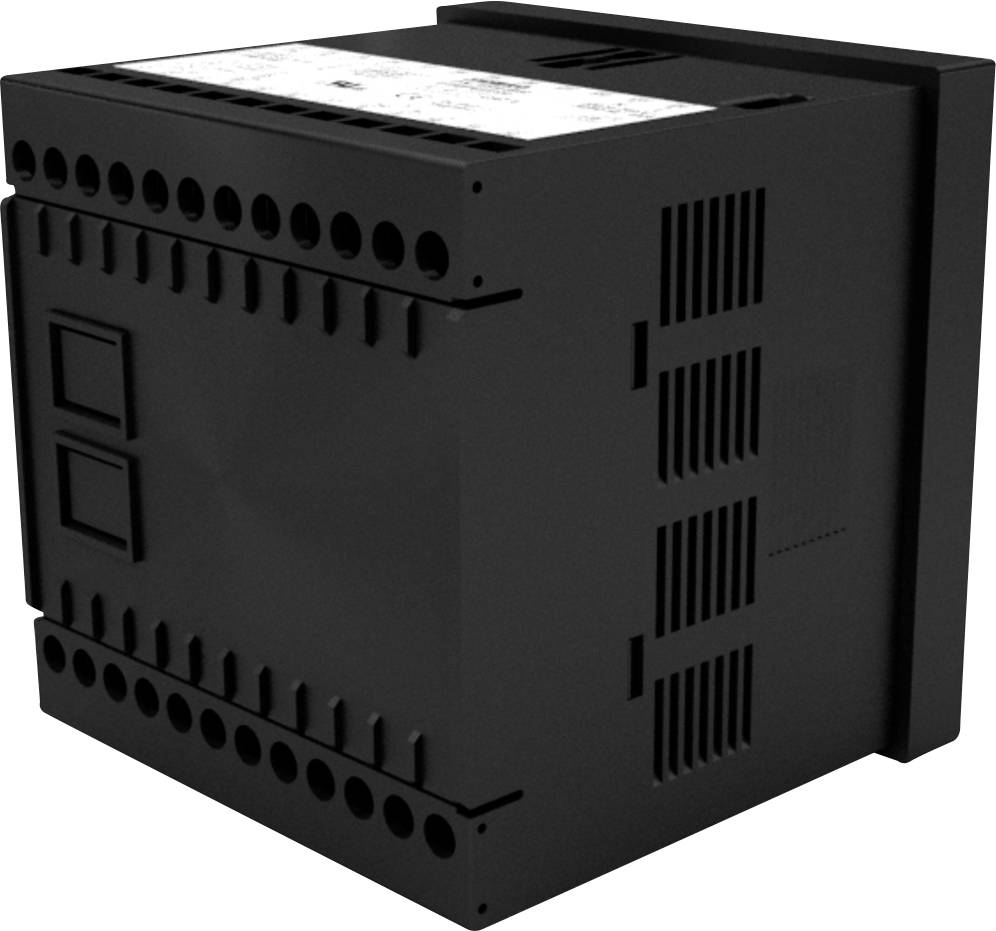

Črna električna naprava z več priključki. Ima prezračevalne reže in je verjetno modul za krmilne plošče ali krmilnike.

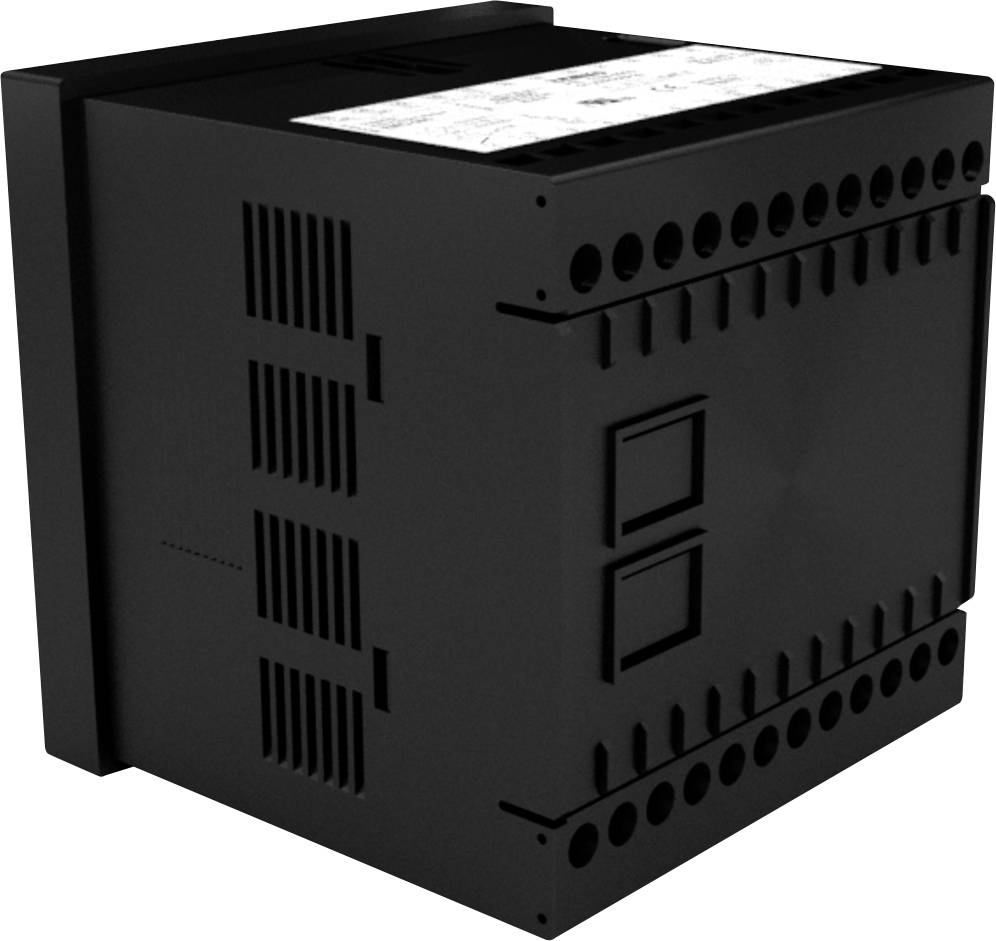

Črna električna naprava pravokotne oblike z prezračevalnimi odprtinami in več priključnimi sponkami, uporabljena v tehničnih aplikacijah.

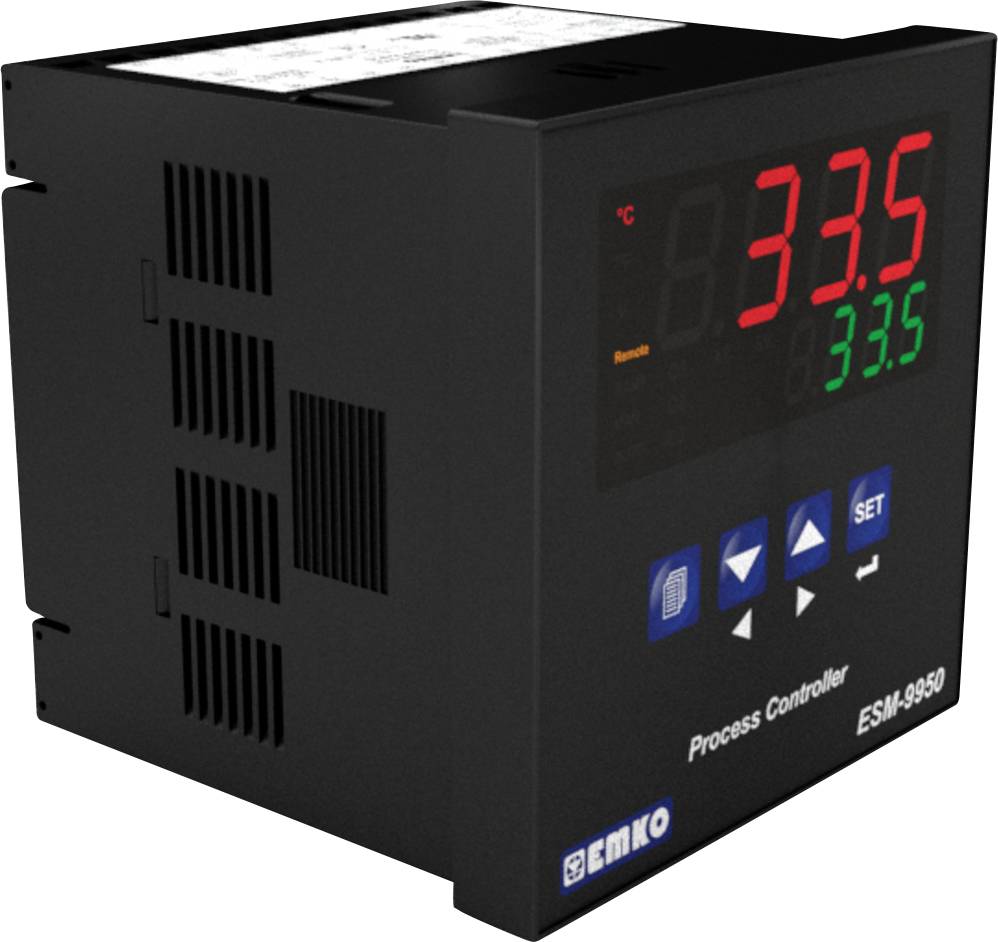

Črn elektronski procesni regulator z rdečo in zeleno LED indikacijo za temperaturo, modro upravljalno tipko in oznako 'EMKO ESM-9950'.

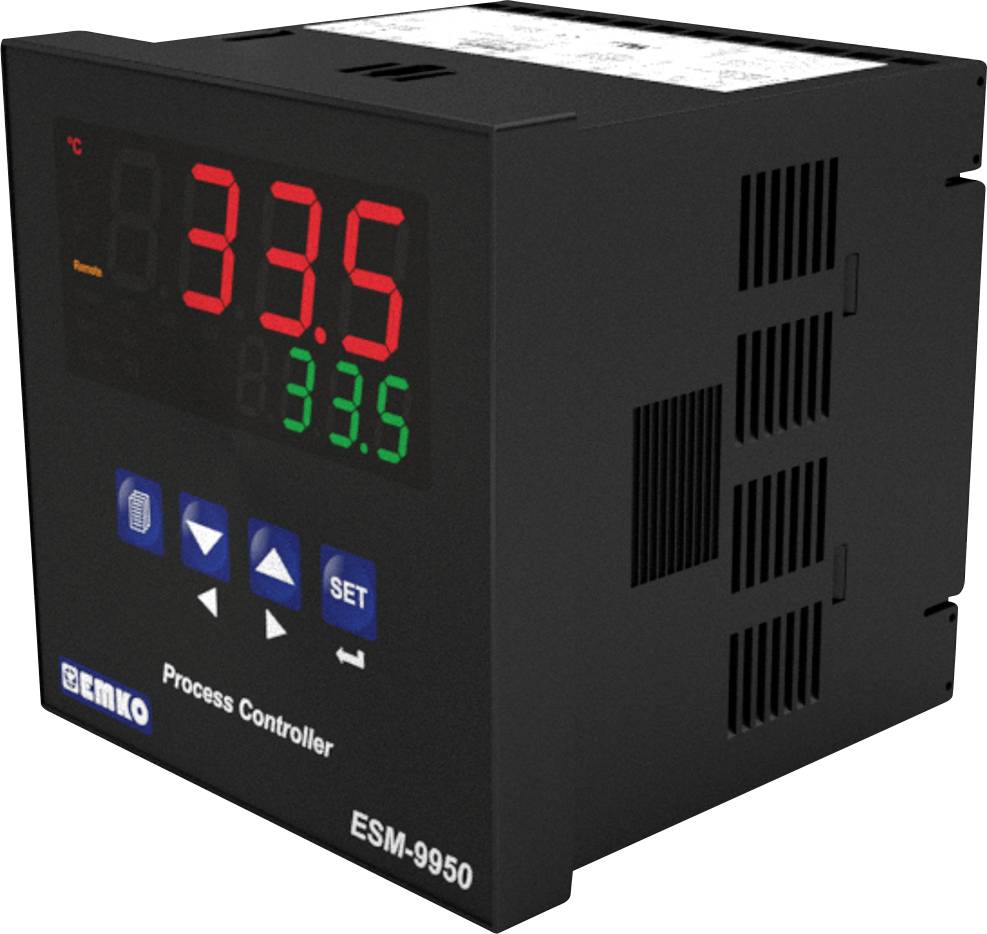

Digitalni procesni regulator z LED-zaslonom prikazuje temperaturo 33,5 °C. Pod zaslonom so vidljive nadzorne tipke.

1/8

Vrsta izdelka

univerzalni krmilnik

Vrsta termostata

2-točkovni, p, pi, pd, pid

Delovna napetost

24 V DC/AC

Maks. temperatura merjenja

1700 °C

Izhodi (termostat)

rele 5 A

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (189,99 € / Kos)

189,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Emko ESM-9950.2.20.1.1/00.00/0.0.0.0 2-točkovni, p, pi, pd, pid univerzalni krmilnik Pt100, L, J, K, R, S, T, B, E, N, C -200 do 1700 °C rele 5 A (D x Š x V) 88 x 96 x 96 mm

Štirimestni prikaz postopka
4-mestni prikaz nastavljene vrednosti
Univerzalni merilni vhod za Pt100, L, J, K, R, S, T, B, E, N, C, 0-50 mV, 0-10 V, 0 / 4-20 mA
2-točkovni, P, PI, PD ali PID nadzor
Funkcija samodejnega uglaševanja PID
Dvotočkovna ali večtočkovna kalibracija analognih signalov
8-stopenjsko krmiljenje zaporedja pri uporabi dodatnega modula EMI-400 digitalni vhod
Mehki zagon
Upravljanje ventila motorja
Vrednosti alarma
Histereza
Vrednosti odmika
Relejni izhod
Zaščita z geslom za nastavitve programa
Komunikacijski vmesnik
2 reži za V / I razširitvene module EMI-900 in EMO-900 serij

Tehnične specifikacije

Vrsta izdelka: univerzalni krmilnik

Vrsta: ESM-9950.2.20.1.1/00.00/0.0.0.0

Vrsta termostata: 2-točkovni, p, pi, pd, pid

Delovna napetost: 24 V DC/AC

Temperatura merjenja: -200 do 1700 °C

Maks. temperatura merjenja: 1700 °C

Min. temperatura merjenja: -200 °C

Izhodi (termostat): rele 5 A

Število relejnih izhodov: 1

Mere: (D x Š x V) 88 x 96 x 96 mm

Barva: črna

Višina: 96 mm

Dolžina: 88 mm

Širina: 96 mm

: spredaj: IP65; priključek: IP20

Vrsta senzorja: Pt100
L
J
K
R
S
T
B
E
N
C
Pokaži več

Proizv. št. delov: ESM-9950.2.20.1.1/00.00/0.0.0.0

Vgradna globina: 76 mm

Način montaže: vgradnja

Vmesniki: RS 232

Vrsta senzorja: Pt00 || L || J || K || R || S || T || B || E || N || C

Teža: 340 g

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2352547 Emko ESM-9950.2.20.1.1/00.00/0.0.0.0 2-točkovni, p, pi, pd, pid univerzalni krmilnik Pt100, L, J, K, R, S, T, B, E, N, C

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2352547 Emko ESM-9950.2.20.1.1/00.00/0.0.0.0 2-točkovni, p, pi, pd, pid univerzalni krmilnik Pt100, L, J, K, R, S, T, B, E, N, C

Opis

ESM-9950 je univerzalni krmilnik za nadzor procesa. Krmilnik lahko nastavite na 2-točkovno, P, PI, PD ali PID krmiljenje. Poleg tega ima krmilnik funkcijo samodejne optimizacije PID, ki jo lahko nastavite na samodejno nastavitev (omejitev cikla) ali samonastavitev (povratne informacije v korakih). Nadaljnje funkcije so 8-stopenjsko krmiljenje zaporedja pri uporabi dodatnega modula EMI-700 digitalni vhod, mehak zagon in krmiljenje ventila motorja. V osnovni različici ima krmilnik univerzalni vhod za temperaturne senzorje in analogne signale, komunikacijski vmesnik in relejni izhod. Krmilnik je mogoče razširiti z V / I moduli preko dveh rež. Vhodni moduli EMI-700 so na voljo v različicah digitalni vhod, 0 / 4-20 mA ali 0-10 V / DC analogni vhod, termočlen, 0-5 A za tokovne transformatorje in Pt100. Relejni izhod modulov EMO-700, izhod SSR, izhod tranzistorja in analogni izhod 0 / 4-20 mA so na voljo kot izhodni moduli.
