Fischer 520112 PM C 33-39 AL sw sredinska sponka
Ean:
Koda proizvajalca:
Št. izdelka:
19 Set (i) - zaloga Nemčija
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
37,99 €
3
4% = 1,49 €
36,50 €
5
7% = 2,64 €
35,35 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 10 kos)
Skupaj (37,99 € / Kos)
37,99 €
z DDV
Poudarki in podrobnosti
fischer srednja objemka vnaprej sestavljena PM C 33-39 AL črna
- Vnaprej sestavljeno
- Kladivasta matica s sponko za hitro vstavljanje v tirnico
- Vgrajena vzmet za lažje pozicioniranje PV panela
- Objemka in matica iz aluminija AW 6060 T66, vijak iz nerjavečega jekla A2-70, sponka iz PA 6
- Spodnji del sredinske objemke PM C vstavite v zgornji utor tirnice
- Obrnite vnaprej sestavljeno srednjo objemko PM C za 90° v smeri urinega kazalca
- Pritrdite fotonapetostni modul na inbus vijak (TCEI) z zateznim momentom približno 10 Nm.
- Primeren za:
- Sistemi poševnih streh s kljukami
- Trapezni pločevinasti strešni sistemi
- Strešni sistemi iz valovite kovine
- Posebne konstrukcije
- z:
- SolarLight
- SolarMid
- Pločevinasta streha SolarMetal
- Pločevinasta streha SolarFlat
Tehnične specifikacije
- Vgradni moment: 10 Nm
- Debelina modula: 33 - 39 mm
- Velikost ključa (notranji šesterokotni): 6 mm
- Dolžina vijaka: 40 mm
- Vrsta izdelka
sredinska sponka
- Teža
70 g
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3028788 Fischer 520112 PM C 33-39 AL sw sredinska sponka
Opis

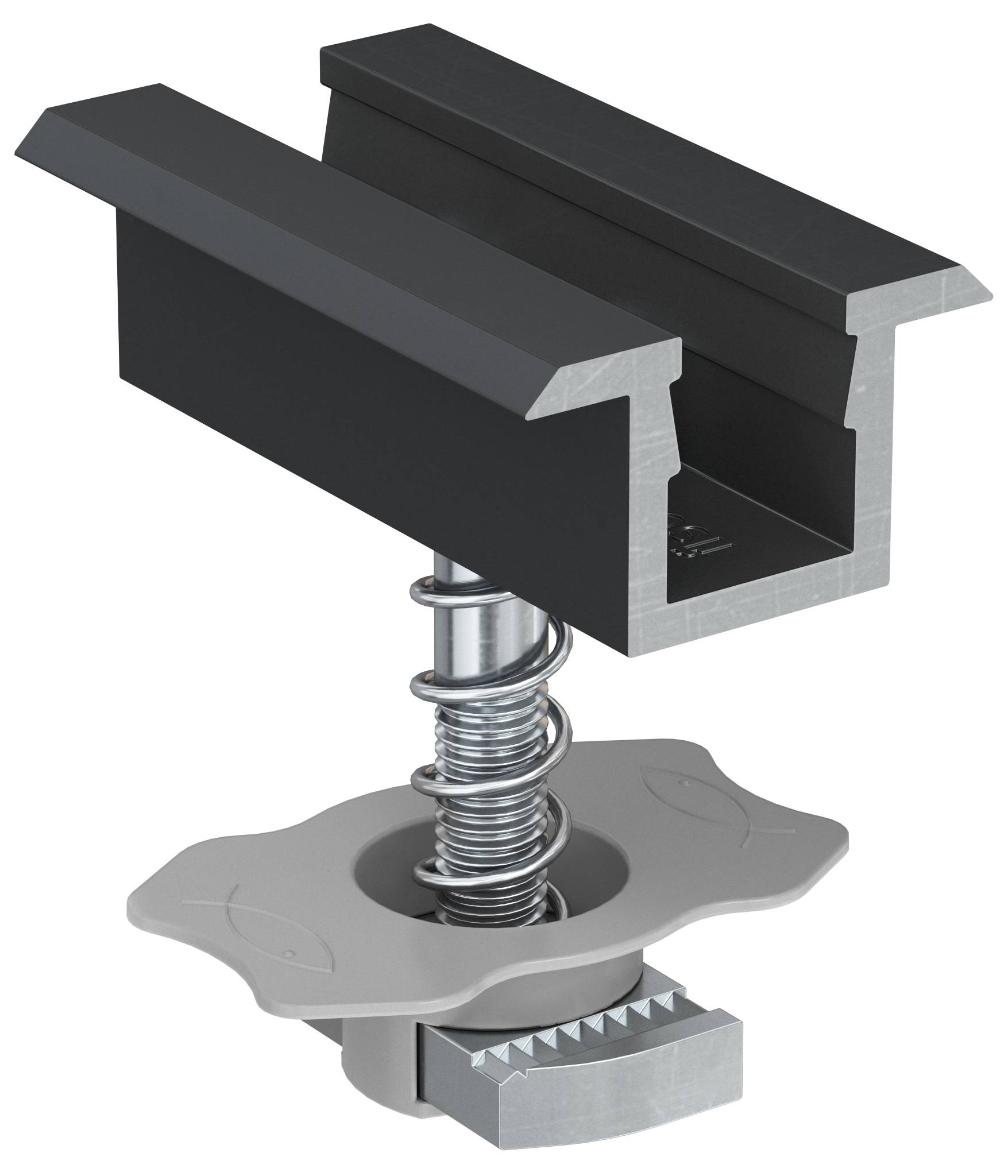

PM C je vnaprej sestavljena srednja objemka za fotonapetostne module z aluminijastim okvirjem. PM C-objemka je na voljo v različnih variantah glede na debelino PV panela. Objemka ima udarno matico s posebno plastično kletko, ki olajša namestitev matice v osrednji utor tirnice. Vzmet drži objemko dvignjeno, dokler ni zategnjena, da olajša pozicioniranje fotovoltaične plošče. Zahvaljujoč vzmeti ostane vnaprej sestavljena sredinska objemka PM C dvignjena med fazami zategovanja in zahvaljujoč plastičnemu elementu ostane na mestu brez zdrsa. Objemke ne potrebujejo nobenih dodatnih elementov, kot so vijaki, tesnila ali sorniki.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- 10 kosov
