Name: Fischer 533376 STSI M10x181 A2 Hanger vijak
Brand: Fischer
SKU: 3028796
Availability: BackOrder

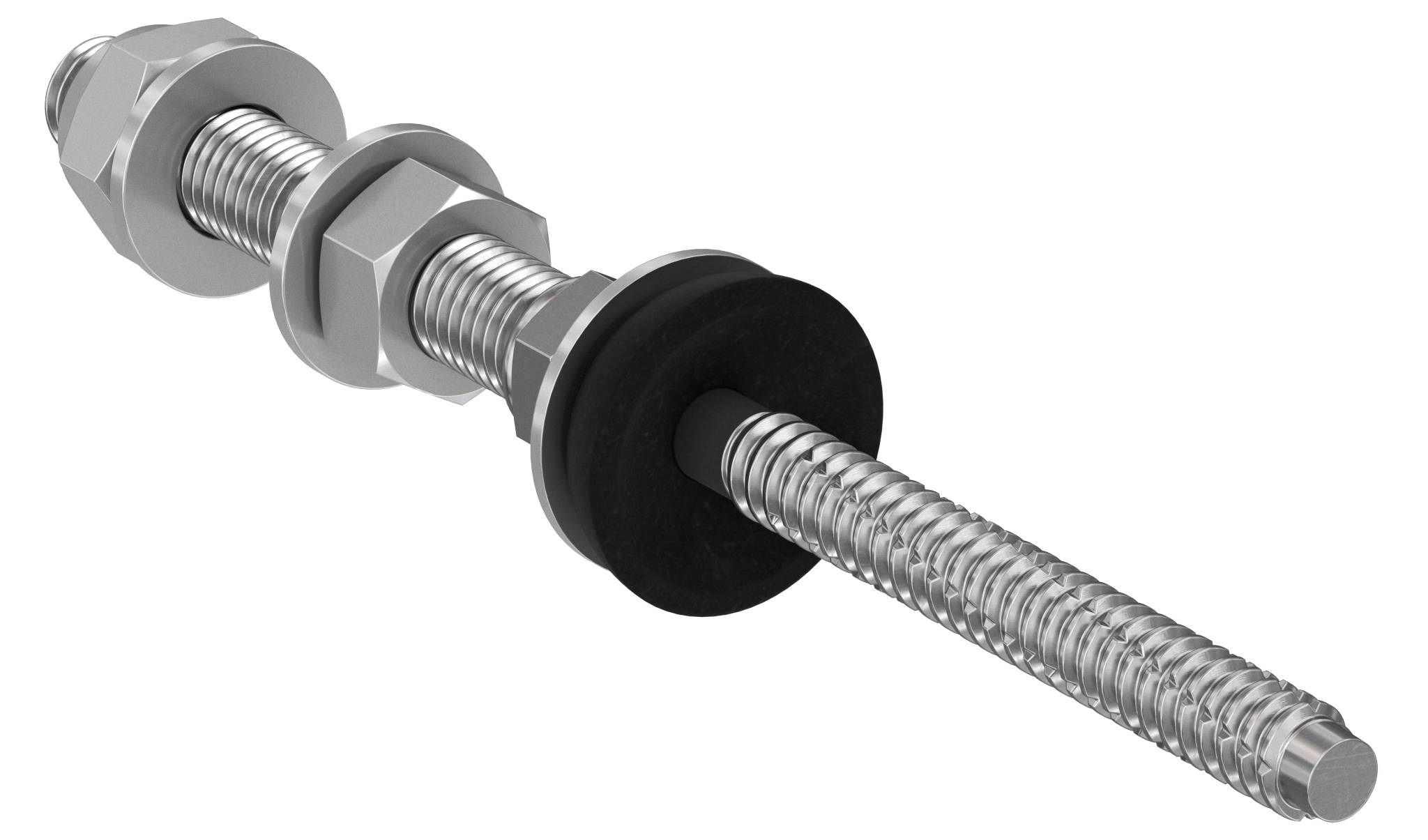

Montaža navojnega kovinskega vijaka s ploščami, podložkami in gumijastim ali plastičnim distančnikom na belem ozadju.

Fischer 533376 STSI M10x181 A2 Hanger vijak-1

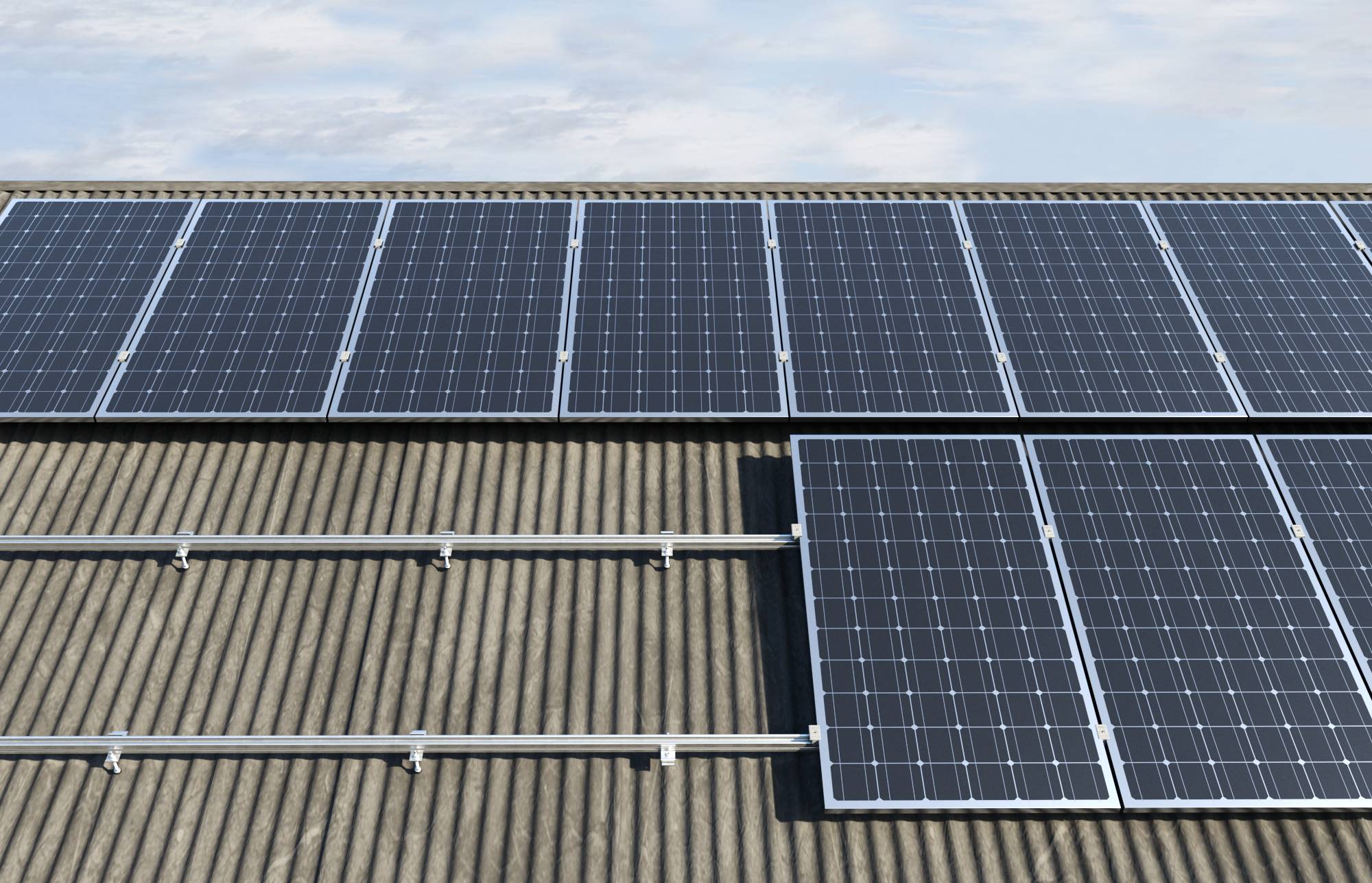

Fischer 533376 STSI M10x181 A2 Hanger vijak-2

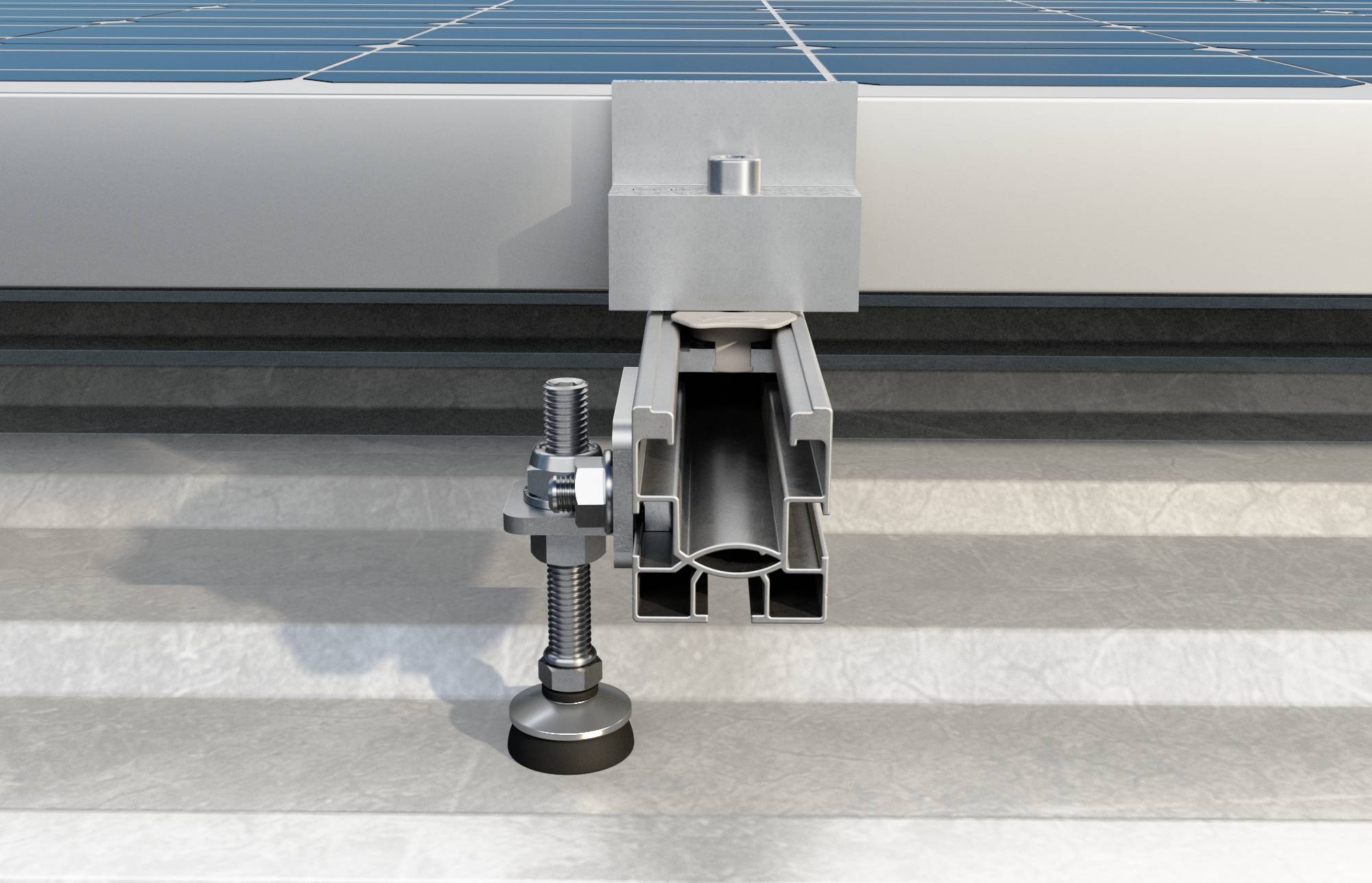

Fischer 533376 STSI M10x181 A2 Hanger vijak-3

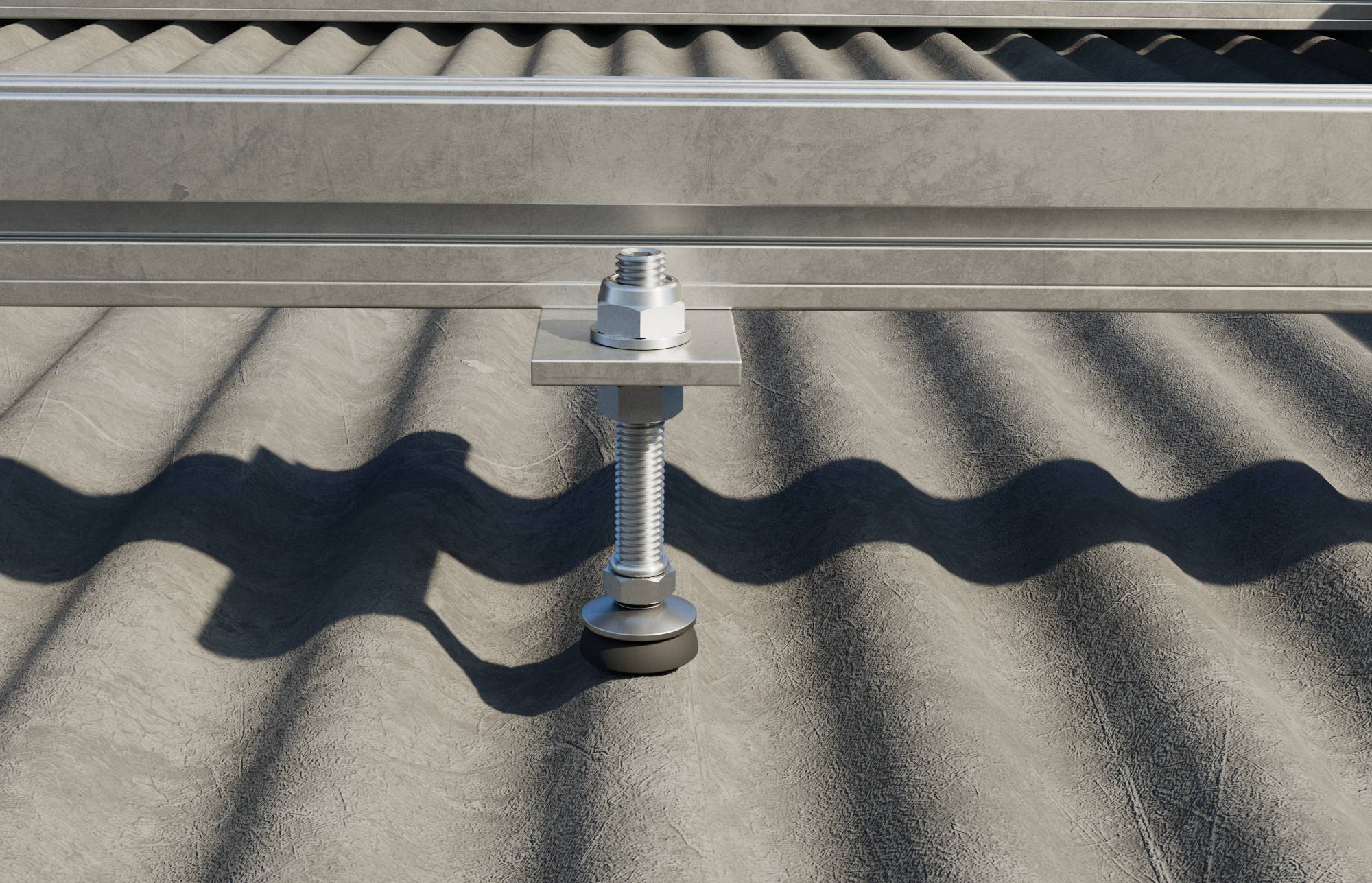

Fischer 533376 STSI M10x181 A2 Hanger vijak-4

1/5

Dostava pon.,26.10.

2 Set (i) - zaloga Nemčija

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Na voljo samo 2 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

fischer stock vijak valovita pločevina STSI M10 x 181 A2 nerjaveče jeklo A2

Integrirano EPDM tesnilo za tesnjenje in zaščito pred vlago in dežjem Spodnji navoj za jeklo
Metrični zunanji navoj
Integrirano EPDM tesnilo
Iz nerjavečega jekla A2
Dolžino pritrdilnega vijaka STSI določite glede na debelino nosilne strukture
Določite sredinsko razdaljo obešalnih vijakov STSI glede na obremenitev s snegom in vetrom na lokaciji ter naklon strehe
Določite položaj obešalnih vijakov STSI glede na nosilno strukturo in postavitev namestitve
Predvrtajte strešno kritino s 14 mm in jekleni nosilec s 6,5 mm
Pritrdite obešalni vijak STSI na jekleno konstrukcijo. EPDM guma leži na oblogi
Privijte matico MU na tesnilo, da ohranite vodoodpornost
Točko, kjer vijak izstopa iz strehe, previdno zatesnite z bitumensko tesnilno maso
Priključno ploščo SSP ali MW pritrdite tako, da prilagodite njeno višino z maticami MU
Primerno za sistem valovitih kritin:
Tirnica SolarLight
Tirnica SolarFish
Vijačno pritrjevanje obešala STSI:
Neposredno na jeklene nosilce in tirnice po predvrtanju

Tehnične specifikacije

Premer: 8 mm
navoj M10
Dolžina lesene niti: 70 mm
Dolžina: 181 mm
Dolžina metričnega navoja: 56 mm
Dolžina gredi: 8,5 mm
Vrsta navoja: dvojni navoj

Vrsta izdelka: Hanger vijak

Teža: 180 g

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3028796 Fischer 533376 STSI M10x181 A2 Hanger vijak

Opis

STSI je obešalni vijak iz nerjavečega jekla A2. Obešalni vijak je primeren za pritrditev podkonstrukcij fotovoltaičnih sistemov na poševnih strehah z valovito pločevino ali lažnocementno kritino. V ta namen se pritrdilni vijak vgradi v nosilno jekleno podkonstrukcijo. Obešalni vijak STSI je dobavljen vnaprej sestavljen z EPDM tesnilom, vpenjalno matico in parom matic za povezavo s konzolami MW ali SSP. Hitra montaža, saj med montažo ni treba odstraniti strešne kritine. Zahvaljujoč EPDM tesnilu je ohranjena vodotesnost strehe.
