Slika je simbolična

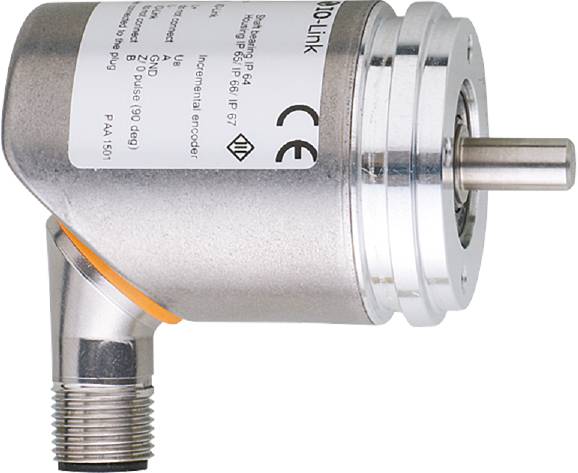

ifm Electronic inkrementalni rotacijski dajalnik 1 kos RB3100 magnetni 36.5 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
rotacijski dajalnik
Izvedba
inkrementalni
Min. obratovalna napetost
4.75 V/DC
Maks. obratovalna napetost
30 V/DC
Priključek
moški konektor M12, 5-polni
Podatkovni list izdelka (PDF)
Število
Skupaj (299,00 € / Kos)
315,00 €
-5 %
299,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic inkrementalni rotacijski dajalnik 1 kos RB3100 magnetni 36.5 mm
- Določeno zaporedje impulzov za zanesljivo zaznavanje hitrosti
- Za natančno določanje položaja in merjenje razdalje
- Visoka odpornost na udarce in vibracije zahvaljujoč principu magnetnega skeniranja
- Ločljivost, ki jo je mogoče prosto programirati od 1... 10.000
- Priročna komunikacija in parametriranje preko IO-Link
Tehnične specifikacije
- Mere [mm]: Ø 36,5 / L = 65
- Sistem skeniranja: magnetni
- Ločljivost: 1...10000; (parametriranje; tovarniška nastavitev: 1024) vrstic
- Princip delovanja rotacijskega dajalnika: inkrementalni
- Kot dajalnika točnosti [°]: 0,1
- Revizija IO-Link: 1.1
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: -40...85
- Montažna prirobnica: Ø 36,5 mm
- Čas zakasnitve stanja pripravljenosti [s]: 0,5
- Delovna napetost [V]: 4,75...30 DC
- Referenčni temperaturni navor [°C]: 20
- Električna različica: HTL/TTL
- Teža [g]: 245.000
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...85
- Največji začetni navor [Nm]: 1
- Največja električna hitrost [rpm]: 12000
- Največja mehanska hitrost [rpm]: 12000
- Največja osna obremenitev na koncu gredi [N]: 10
- Največja radialna obremenitev gredi na koncu gredi [N]: 20
- Najvišja dovoljena relativna vlažnost [%]: 95; (Kondenzacija ni dovoljena)
- Najmanjši čas procesnega cikla [ms]: 2,3
- MTTF: 292
- Možnosti parametriranja: Ločljivost; smer vrtenja; HTL; TTL
- Fazni zamik A in B [°]: 90
- Preklopna frekvenca [kHz]: 1000
- Stopnja zaščite: IP 65; IP66; (Stran ohišja: IP 67; stran gredi: IP 64)
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev čepov: 0063 - Vtična povezava: 1 x M12, radialno, možna tudi aksialna uporaba; Kodiranje: A; Telo ročaja: 1.4401 (nerjaveče jeklo / 316); Največja dolžina kabla: 100 m; (IO-Link: največ 20 m)
- Poraba toka [mA]:< 150
- Zaščita pred obratno polarnostjo: da
- Oblika gredi: trdna gred
- Premer gredi [mm]: 6
- Material gredi: nerjaveče jeklo
- Vrsta izdelka
rotacijski dajalnik
- Vrsta
RB3100
- Izvedba
inkrementalni
- Tehnologija
magnetni
- Min. obratovalna napetost
4.75 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
4.75 - 30 V/DC
- Vmesnik
IO-Link
- Priključek
moški konektor M12, 5-polni
- Dolžina kabla
100 m
- Uskladitev (priključek)
radialna
- Korakov na vrtljaj
10000
- Maks. impulzov na vrtljaj
10000
- Premer prirobnice
36.5 mm
- Vrsta gredi
polna gred
- Gred-Ø
6 mm
- Material (prirobnica)
aluminij
- Material (gred)
nerjavno jeklo
- Material ohišja
nerjaveče jeklo
- Natančnost
0.1°
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
IP65
IP66
- Dolžina
65 mm
- Premer
36.5 mm
- Mere
(Ø x D) 36.5 mm x 65 mm
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3320349 ifm Electronic inkrementalni rotacijski dajalnik 1 kos RB3100 magnetni 36.5 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3320349 ifm Electronic inkrementalni rotacijski dajalnik 1 kos RB3100 magnetni 36.5 mm
Opis
ifm RB3100 dajalnik polne gredi
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
