Name: ifm Electronic magnetno-induktivni senzor pretoka SM6100 SM6100 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos
Brand: ifm Electronic
SKU: 3321663
Availability: BackOrder

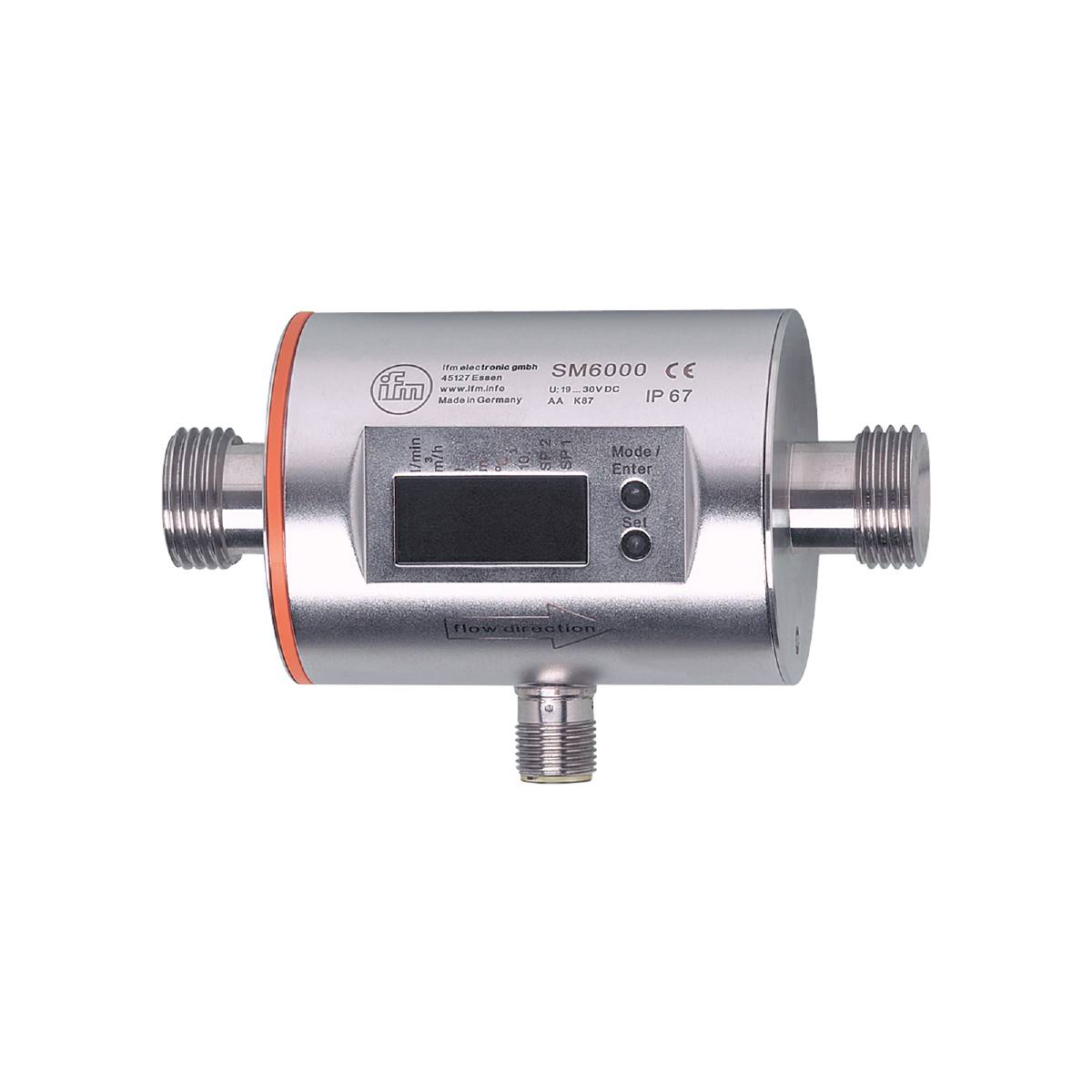

Kovinski merilnik pretoka z digitalnim zaslonom in navojnimi priključki na obeh koncih. Model SM6000, stopnja zaščite IP67.

Slika je simbolična

Vrsta izdelka

magnetno-induktivni senzor pretoka

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

30 V/DC

Vrsta

SM6100

Obratovalna napetost

18 - 30 V/DC

Podatkovni list izdelka (PDF)

Dostava pon.,9.11.

Število

kos - zaloga Nemčija

Skupaj (935,00 € / Kos)

935,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic magnetno-induktivni senzor pretoka SM6100 SM6100 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos

Natančno merjenje pretoka, porabe in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
S preklopnim, analognim in impulznim izhodom
Lahko berljiv 4-mestni LED zaslon
Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link

Tehnične specifikacije

Analogna izhodna napetost [V]: 0...10; (razširljivo)
Analogni izhodni tok [mA]: 4...20; (razširljivo)
Analogna končna točka - nadzor temperature [°C]: 0...80
Analogna končna točka AEP [l/min]: 5...25
Analogna končna točka AEP [m³/h]: 0,3...1,5
Analogno izhodišče - nadzor temperature [°C]: -20...60
Analogna začetna točka ASP [l/min]: 0...20
Analogna začetna točka ASP [m³/h]: 0...1,2
Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 20 (Q> 1 l/min)
Odzivni čas - nadzor pretoka [s]: 0,15; (dAP = 0, T19)
Število analognih izhodov: 1
Število digitalnih izhodov: 2
Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
Zaslon: Prikazovalna enota: 6 x LED, zelena (l/min, m³/h, l, m³, 10³, °C); Preklopno stanje: 2 x LED, rumena; Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Programiranje: alfanumerični zaslon, 4 števke
Razpon prikaza [l/min]: -30...30
Razpon prikaza [m³/h]: -1,8...1,8
Tlačna trdnost [MPa]: 1,6
Dolžina impulza - nadzor pretoka [s]: 0,01...2
Revizija IO-Link: 1.1
Standard SDCI: IEC 61131-9
Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
Temperatura okolice -1 [°C]: -10...60
Uporaba: funkcija seštevalnika; za industrijsko uporabo
Ločljivost [l/min]: 0,02
Ločljivost [m³/h]: 0,002
Ločljivost - spremljanje temperature [°C]: 0,2
Izvedba zaščite pred kratkim stikom: taktna
Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
Izhodni signal: preklopni signal; analogni signal; pulzni signal; povezava IO; (nastavljivo)
Zahtevani glavni razred vrat: A
Čas zakasnitve pripravljenosti [s]: 5
Posebnost: pozlačeni kontakti
Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...5
Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 200
Tlačna trdnost [bar]: 16
Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
Vhodi: ponastavitev števca
Nastavljiv čas zakasnitve dS, dr - nadzor pretoka [s]: 0...50
Električna izvedba: PNP/NPN
Natančnost - nadzor temperature [K]: ± 2,5 (Q> 1 l/min)
Natančnost (v merilnem območju) - nadzor pretoka: ± (0,8% MW + 0,5% MW)
Skupni rezultati: 2
Teža [g]: 548.000
Impulzni izhod: števec pretoka
Vrednost impulza - nadzor pretoka: 0,00001...30.000 m³
V korakih po - Nadzor temperature [°C]: 0,2
Komunikacijski vmesnik: IO-Link
Zaščita pred kratkim stikom: da
Temperatura skladiščenja [°C]: -25...80
MAWP za aplikacije po CRN [bar]: 17.7
Največja obremenitev [Ω]: 500
Maks. preklopni izhod napetosti DC [V]: 2
Mediji: Prevodni tekoči mediji; voda; mediji na vodni osnovi
Temperatura medija [°C]: -10...70
Merilno območje [l/min]: 0,1...25
Merilno območje [m³/h]: 0,005...1,5
Merilno območje - nadzor temperature [°C]: -20...80
Min. izolacijska upornost [MΩ]: 100; (500 V DC)
Min. obremenitveni upor [Ω]: 2000
Min. čas procesnega cikla [ms]: 5
Namestitev: Priključitev na cevovod z adapterjem
MTTF: 145
Možnosti parametriranja: spremljanje pretoka; števec količine; števec področne kode; spremljanje temperature; histereza / okno; normalno odprt / normalno zaprt; preklopna logika; Tok/napetost/pulzni izhod; premostitveni čas zagona; Zaslon se lahko izklopi; Prikazovalnik
Profili: Pametni senzor: spremenljivka procesnih podatkov; Identifikacija naprave, diagnostika naprave
Procesni priključek: Navojni priključek G 1/2 DN15 ploščato tesnjenje
Analogni procesni podatki: 3
Binarni procesni podatki: 2
Preklopna točka rP [l/min]: 0,1...24,9
Preklopna točka rP [m³/h]: 0,005...1,495
Preklopna točka rP - nadzor temperature [°C]: -19,6...79,6
Preklopna točka SP [l/min]: 0,25...25
Preklopna točka SP [m³/h]: 0,015...1,5
Preklopna točka SP - nadzor temperature [°C]: -19,2...80
Povečanje [l/min]: 0,02
Velikost koraka [m³/h]: 0,002
Stopnja zaščite: IP 67
Zaščitni razred: III
Način SIO: da
Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
Poraba toka [mA]: 95; (24V)
Odpornost na preobremenitev: da
Zaščita pred obratno polarnostjo: da
Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); PEEK; EPDM
Ponovljivost - nadzor pretoka: ± 0,2 % MEW

Vrsta izdelka: magnetno-induktivni senzor pretoka

Vrsta: SM6100

Min. obratovalna napetost: 18 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 18 - 30 V/DC

Priključek: M12

Čas odziva: 0.15 s

Izhod: PNP
NPN

Material: nerjaveče jeklo

Tesnilni material: EPDM

Min. temperatura medija: -10 °C

Maks. temperatura medija: 70 °C

Obratovalni tlak (maks.): 16 bar

Teža: 548.000 g

Min. temperatura okolice: -10 °C

Maks. temperatura okolice: 60 °C

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: da
