Name: ifm Electronic SD5800 SD5800 1 kos
Brand: ifm Electronic
SKU: 3321913
Availability: BackOrder

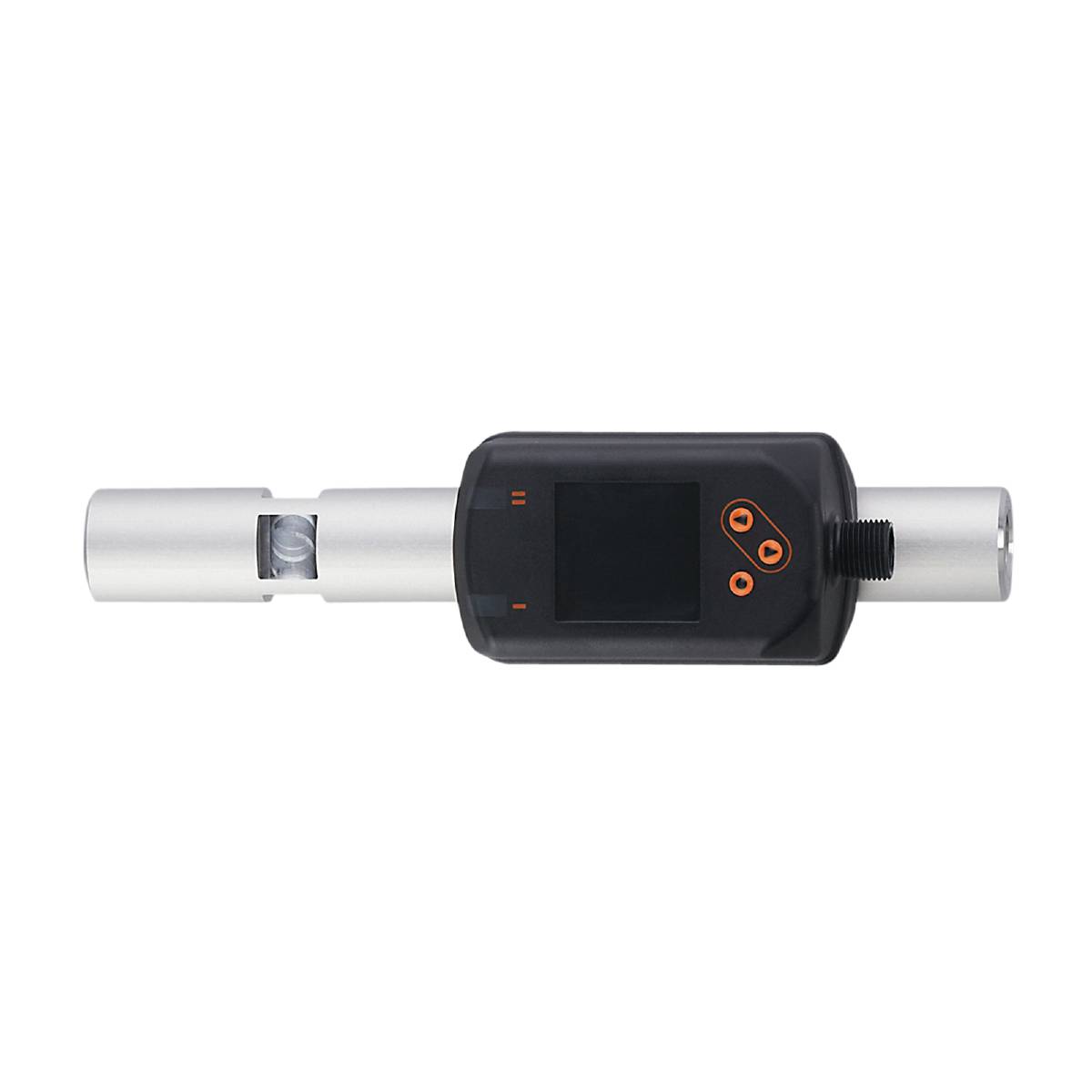

Svinjen merilni pripomoček z digitalnim zaslonom in priključkom, ki je verjetno merilni instrument ali senzorska naprava.

Slika je simbolična

Vrsta

SD5800

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

30 V/DC

Obratovalna napetost

18 - 30 V/DC

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava pet.,6.11.

Število

kos - zaloga Nemčija

Skupaj (1735,00 € / Kos)

1735,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic SD5800 SD5800 1 kos

Natančno merjenje pretoka, porabe, tlaka in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
Za zajemanje helija
Rdeče-zeleni izmenični zaslon za jasno označevanje dobrih območij
Optimalna poravnava zahvaljujoč vrtljivosti zaslona
Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link

Dodatne informacije

Tehnične specifikacije

Analogni izhodni tok [mA]: 4...20; (razširljivo)
Analogna končna točka - nadzor temperature [°C]: 4...60
Analogna končna točka - nadzor temperature [°F]: 39,2...140
Analogna končna točka - nadzor tlaka [bar]: 2,2...16
Analogna končna točka AEP [l/min]: 16,7...83,3
Analogna končna točka AEP [m/s]: 5,5...27,6
Analogna končna točka AEP [m³/h]: 1...5
Analogno izhodišče - nadzor temperature [°C]: -10...46
Analogna izhodiščna točka - nadzor temperature [°F]: 14...114,8
Analogna izhodiščna točka - nadzor tlaka [bar]: -1...12,8
Analogna začetna točka ASP [l/min]: 0...66,6
Analogna začetna točka ASP [m/s]: 0...22,1
Analogna začetna točka ASP [m³/h]: 0...4
Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 0,5
Odzivni čas [s]: 0,1; (dAP = 0)
Odzivni čas - nadzor tlaka [s]: 0,05
Število analognih izhodov: 1
Število digitalnih izhodov: 2
Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
Zaslon: : barvni zaslon 1,44", 128 x 128 slikovnih pik; : 2 x LED, rumena
Območje prikaza - nadzor temperature [°C]: -24...74
Razpon prikaza - nadzor temperature [°F]: -11,2...165,2
Območje prikaza - nadzor tlaka [bar]: -1...20
Območje prikaza [l/min]: 0...100
Razpon prikaza [m/s]: 0...33,1
Območje prikaza [m³/h]: 0...6
Območje prikaza - nadzor pretoka [m³]: 0...100000000
Območje prikaza - nadzor pretoka [scf]: 0...353146667,2
Tlačna trdnost [MPa]: 1,6
Dolžina impulza - nadzor pretoka [s]: 0,01...2
Revizija IO-Link: 1.1
Standard SDCI: IEC 61131-9 CDV
Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
Temperatura okolice -1 [°C]: 0...60
Ponovljivost: 0,8 % MW + 0,2 % MW
Uporaba: za industrijsko uporabo
Ločljivost [l/min]: 0,2
Ločljivost [m/s]: 0,1
Ločljivost [m³/h]: 0,01
Ločljivost - nadzor tlaka [bar]: 0,05
Ločljivost - spremljanje temperature [°C]: 0,2
Ločljivost - nadzor temperature [°F]: 0,5
Izvedba zaščite pred kratkim stikom: taktna
Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
Izhodni signal: preklopni signal; analogni signal; pulzni signal; povezava IO; (nastavljivo)
Zahtevani glavni razred vrat: A
Čas zakasnitve pripravljenosti [s]: 1
Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
Procesna vrednost dušenja dAP [s]: 0...5
Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 150; (na izhod)
Tlačna trdnost [bar]: 16
Direktiva o tlačni opremi: dobra inženirska praksa; Lahko se uporablja za stabilne pline fluidne skupine 2
Vhodi: ponastavitev števca
Električna izvedba: PNP/NPN
Natančnost - nadzor temperature [K]: ± 0,5; (če medij teče v mejah merilnega območja pretoka)
Natančnost (v merilnem območju): ± (6% MW + 0,6% MW); pri srednji temperaturi 23 °C
Teža [g]: 554.000
Največji TK razpona - nadzor tlaka [% MEW / 10 K]: ± 0,15
Največji TK ničelne točke - nadzor tlaka [% MEW / 10 K]: ± 0,25
Impulzni izhod: števec količine porabe
Vrednost impulza - nadzor pretoka [m³]: 0,001...10000000
Vrednost impulza - nadzor pretoka [scf] 0,05...353146667,2
V korakih po - Nadzor tlaka [bar]: 0,01
V korakih po - Nadzor pretoka [m³]: 0,0001
V korakih po - Nadzor pretoka [scf]: 0,005
V korakih po - Nadzor temperature [°C]: 0,1
V korakih po - Nadzor temperature [°F]: 0,1
Odklon karakteristične krivulje - nadzor tlaka:< ±0,5; (BFSL = Best Fit Straight Line (nastavitev najmanjše vrednosti))
Komunikacijski vmesnik: IO-Link
Zaščita pred kratkim stikom: da
Temperatura skladiščenja [°C]: -20...85
MAWP za aplikacije po CRN [bar]: 9.5
Največja obremenitev [Ω]: 500
Maksimalni preklopni izhod napetosti DC [V]: 2,5
Največja dovoljena relativna vlažnost [%]: 90
Mediji: Helij (He)
Temperatura medija [°C]: -10...60
Merilno območje [l/min]: 0,8...83,4
Merilno območje [m/s]: 0,3...27,6
Merilno območje [m³/h]: 0,05...5
Merilno območje - nadzor tlaka [bar]: -1...16
Merilno območje - nadzor pretoka [m³]: 0...100000000
Merilno območje - nadzor pretoka [scf]: 0...353146667,2
Merilno območje - nadzor temperature [°C]: -10...60
Merilno območje - nadzor temperature [°F]: 14...140
Min. porušitveni tlak [bar]: 64
Najmanjši čas procesnega cikla [ms]: 7,2
MTTF: 180
Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; tokovni/impulzni izhod; Zaslon je mogoče vrteti / izklopiti; prikazovalna enota; Totalizator
Profili: Digitalni merilni senzor (0x800A), Identifikacija in diagnoza (0x4000)
Procesni priključek: navojni priključek G 1/4 DN8
Analogni procesni podatki: 8
Binarni procesni podatki: 2
Preklopna točka rP [l/min]: 0,9...82,9
Preklopna točka rP [m/s]: 0,3...27,5
Preklopna točka rP [m³/h]: 0,05...4,97
Preklopna točka rP - nadzor tlaka [bar]: -1...15,92
Preklopna točka rP - nadzor temperature [°C]: -10...59,7
Preklopna točka rP - nadzor temperature [°F]: 14...139,4
Preklopna točka SP [l/min]: 1,3...83,3
Preklopna točka SP [m/s]: 0,4...27,6
Preklopna točka SP [m³/h]: 0,08...5
Preklopna točka SP - nadzor tlaka [bar]: -0,92...16
Preklopna točka SP - nadzor pretoka [m³]: 0,001...10000000
Preklopna točka SP - nadzor pretoka [scf]: 0,05...353146667,2
Preklopna točka SP - nadzor temperature [°C]: -9,7...60
Preklopna točka SP - nadzor temperature [°F]: 14,6...140
Dušenje nizkega pretoka LFC [l/min]: 0,6...0,8
Zmanjšanje nizkega pretoka LFC [m/s]: 0,2...0,3
Zmanjšanje nizkega pretoka LFC [m³/h]: 0,04...0,05
Povečanje [l/min]: 0,1
Velikost koraka [m/s]: 0,1
Velikost koraka [m³/h]: 0,01
Stopnja zaščite: IP 65; IP67
Zaščitni razred: III
Način SIO: da
Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A
Poraba toka [mA]:< 80
Temperaturni koeficient [1/K]: ± 0,07 % MW
Odpornost na preobremenitev: da
Zaščita pred obratno polarnostjo: da
Materiali v stiku z medijem: EN AW-6082 (aluminij); 1.4305 (nerjaveče jeklo / 303); FKM; keramično steklo pasivirano; PPS GF40; Al2O3 (keramika); Akrilat
Ponovljivost - nadzor tlaka: ± 0,2
