Slika je simbolična

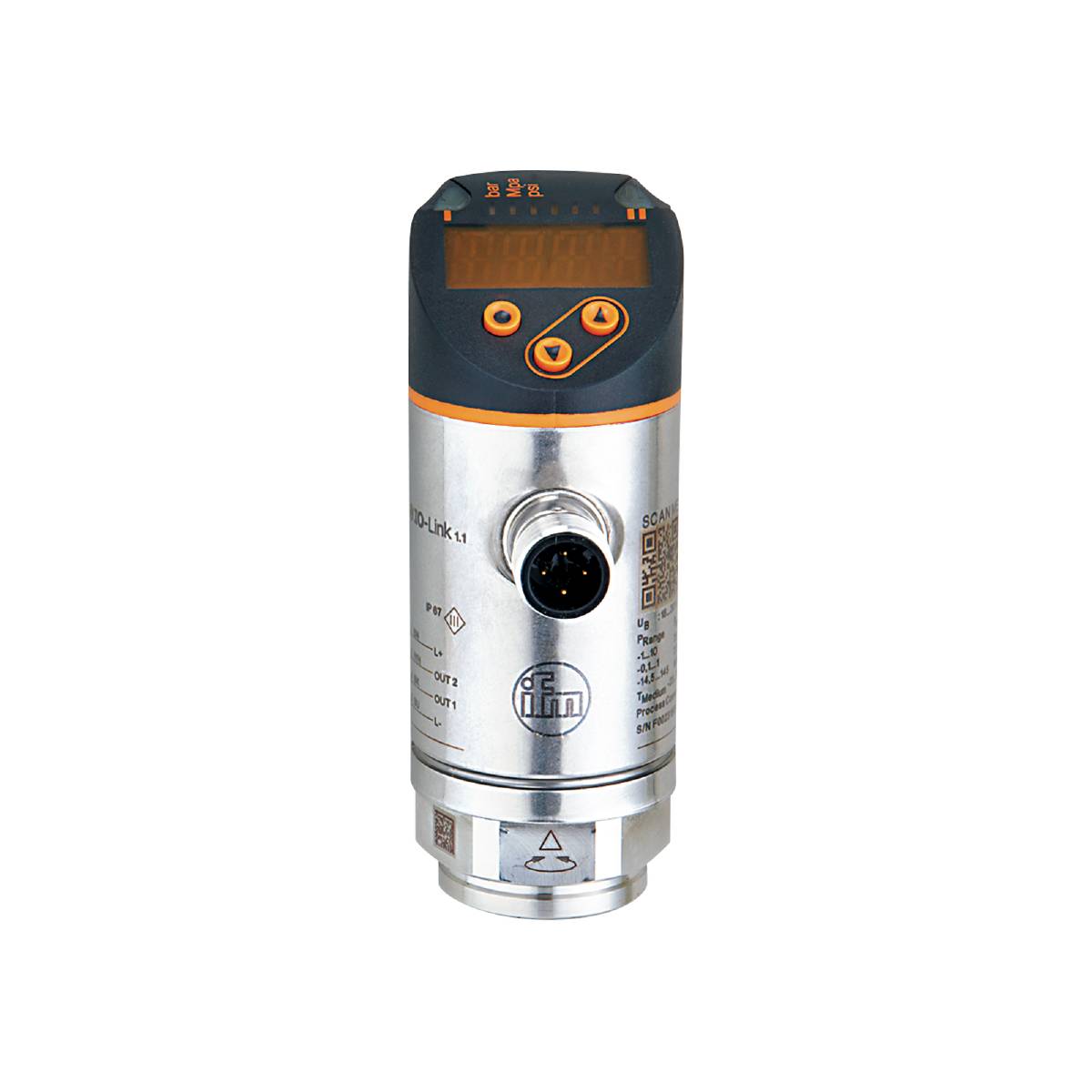

ifm Electronic senzor tlaka 1 kos PN3071 0 MPa do 25 MPa M12 1 odpiralo, 1 zapiralo, analogni
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
nadtlak
Merilno območje (tlaka) (maks.)
25 MPa
Maks. obratovalna napetost
30 V/DC
Podatkovni list izdelka (PDF)
Število
Skupaj (755,00 € / Kos)
755,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor tlaka 1 kos PN3071 0 MPa do 25 MPa M12 1 odpiralo, 1 zapiralo, analogni
- Programabilni preklopni izhod z IO-Link in analognim izhodom
- Rdeče-zeleni izmenični zaslon za jasno označevanje dobrih območij
- Optimalna poravnava zahvaljujoč vrtljivosti procesnega priključka
- Dolgoročna stabilnost zahvaljujoč visoki odpornosti proti preobremenitvi
- Robustna zasnova za uporabo v težkih industrijskih okoljih
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Analogna izhodna napetost [V]: 0...10
- Analogni izhodni tok [mA]: 4...20
- Odzivni čas [ms]:< 3
- Število analognih izhodov: 1
- Število digitalnih izhodov: 1
- Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
- Zaslon: Prikazovalna enota: 3 x LED, zelena (bar, psi, MPa); Preklopno stanje: 1 x LED, rumena; Merjene vrednosti: alfanumerični prikaz, rdeče/zelen 4 števke
- Tlačna trdnost [MPa]: 50
- Tlačna trdnost [psi]: 7250
- V korakih po - Tovarniška nastavitev / CMPT = 2 [MPa]: 0,1
- V korakih - Status_B Visoka ločljivost / CMPT = 3 [MPa]: 0,1
- Revizija IO-Link: 1.1
- Odklon karakteristične krivulje:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = Best Fit Straight Line (nastavitev najmanjše vrednosti); LS = nastavitev mejne točke)
- Merilno območje [MPa]: 0...25
- Merilni element: kovinska tankoslojna celica
- Najmanjša razdalja med SP in rP - Tovarniška nastavitev / CMPT = 2 [MPa]: 0,2
- Najmanjša razdalja med SP in rP - Status_B Visoka ločljivost / CMPT = 3 [MPa]: 0,2
- Najmanjši porušitveni tlak [MPa]: 120
- Točka ponastavitve rP - Tovarniška nastavitev / CMPT = 2 [MPa]: 0,1...24,9
- Točka ponastavitve rP - Status_B Visoka ločljivost / CMPT = 3 [MPa]: 0,1...24,9
- Preklopna točka SP - Tovarniška nastavitev / CMPT = 2 [MPa]: 0,2...25
- Preklopna točka SP - Status_B Visoka ločljivost / CMPT = 3 [MPa]: 0,2...25
- Območje natančnosti preklopne točke:< ±0,5
- Standard SDCI: IEC 61131-9
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolice -1 [°C]: -25...80
- Razpon odstotkov ponovljivosti:< ±0,1; (med temperaturnimi nihanji< 10K)
- Pritezni moment [Nm]: 25...35; (priporočen navor; odvisno od mazanja, tesnila in tlačne obremenitve)
- Uporaba: za industrijsko uporabo
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; povezava IO; (nastavljivo)
- Zahtevani glavni razred vrat: A
- Čas zakasnitve pripravljenosti [s]:< 0,3
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
- Slabljenje analognega izhoda dAA [s]: 0...4
- Procesna vrednost dušenja dAP [s]: 0...4
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Prisoten dušilni element: ni (lahko se naknadno vgradi)
- Vrsta tlaka: relativni tlak
- Tlačna trdnost [bar]: 500
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Nastavljiv čas zakasnitve dS, dr [s]: 0...50
- Električna različica: PNP
- Skupni rezultati: 2
- Teža [g]: 231.000
- Histerezno odstopanje:< ±0,25
- V korakih - Tovarniška nastavitev / CMPT = 2 [bar]: 1
- V korakih po - Tovarniška nastavitev / CMPT = 2 [psi]: 20
- V korakih - Status_B Visoka ločljivost / CMPT = 3 [bar]: 1
- V korakih - Status_B Visoka ločljivost / CMPT = 3 [psi]: 1
- Funkcije IO-Link (aciklične) - Tovarniška nastavitev / CMPT = 2: Označevanje, specifično za aplikacijo
- Funkcije IO-Link (aciklične) - Status_B Visoka ločljivost / CMPT = 3: Označevanje, specifično za aplikacijo
- Tlak ločljivosti IO-Link - Tovarniška nastavitev / CMPT = 2 [bar]: 1
- Tlak ločljivosti IO-Link - Status_B Visoka ločljivost / CMPT = 3 [bar]: 0,1
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...100
- Dolgoročna stabilnost:< ±0,05; (na 6 mesecev)
- Maksimalni čas vzpona analognega izhoda [ms]: 3
- Največja obremenitev [Ω]: 500
- Maksimalni preklopni izhod napetosti DC [V]: 2,5
- Mediji: tekoči in plinasti mediji
- Temperatura medija [°C]: -25...80
- Merilno območje [bar]: 0...250
- Merilno območje [psi]: 0...3620
- Najmanjša razdalja med SP in rP - Tovarniška nastavitev / CMPT = 2 [bar]: 2
- Najmanjša razdalja med SP in rP - Tovarniška nastavitev / CMPT = 2 [psi]: 20
- Najmanjša razdalja med SP in rP - Status_B Visoka ločljivost / CMPT = 3 [bar]: 2
- Najmanjša razdalja med SP in rP - Status_B Visoka ločljivost / CMPT = 3 [psi]: 19
- Min. porušitveni tlak [bar]: 1200
- Min. porušitveni tlak [psi]: 17400
- Min. ciklov tiskanja: 100 milijonov
- Min. izolacijska upornost [MΩ]: 100; (500 VDC)
- Min. obremenitveni upor [Ω]: 2000
- Min. čas procesnega cikla - Tovarniška nastavitev / CMPT = 2 [ms]: 2,3
- Min. čas cikla procesa - Status_B Visoka ločljivost / CMPT = 3 [ms]: 3
- MTTF: 190
- Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; zakasnitev prestavljanja/prestavljanja navzdol; Dušenje; prikazovalna enota; Tokovni/napetostni izhod
- Profil – Tovarniška nastavitev / CMPT = 2: Pametni senzor: Spremenljivka podatkov procesa; Identifikacija naprave, diagnostika naprave
- Profil - Status_B Visoka ločljivost / CMPT = 3: Pametni senzor ED2: Digitalni merilni senzor (0x000A), Identifikacija in diagnoza (0x4000)
- Procesni priključek: navojni priključek G 1/4 notranji navoj M6 I
- Analogni procesni podatki: 1
- Binarni procesni podatki: 1
- Točka ponastavitve rP - Tovarniška nastavitev / CMPT = 2 [bar]: 1...249
- Točka ponastavitve rP - Tovarniška nastavitev / CMPT = 2 [psi]: 20...3600
- Točka ponastavitve rP - Status_B Visoka ločljivost / CMPT = 3 [bar]: 1...249
- Preklopna točka rP - Status_B Visoka ločljivost / CMPT = 3 [psi]: 12...3608
- Preklopna frekvenca DC [Hz]:< 170
- Preklopna točka SP - Tovarniška nastavitev / CMPT = 2 [bar]: 2...250
- Preklopna točka SP - Tovarniška nastavitev / CMPT = 2 [psi]: 40...3620
- Preklopna točka SP - Status_B Visoka ločljivost / CMPT = 3 [bar]: 2...250
- Preklopna točka SP - Status_B Visoka ločljivost / CMPT = 3 [psi]: 30...3626
- Stopnja zaščite: IP 65; IP67
- Zaščitni razred: III
- Način SIO: da
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 35
- Temperaturni koeficient ničelne točke: 0,2; (-25...80 °C)
- Razpon temperaturnega koeficienta: 0,2; (-25...80 °C)
- Odpornost na preobremenitev: da
- Vakuumska trdnost [mbar]: -1000
- Zaščita pred obratno polarnostjo: da
- Integriran Watchdog: da
- Materiali v stiku z medijem: 1.4542 (nerjaveče jeklo / 17-4 PH / 630)
- Vrsta izdelka
senzor tlaka
- Vrsta
PN3071
- Priključek
M12
- Izvedba
nadtlak
- Izhod
PNP
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Vmesnik
IO-Link
- Merilno območje (tlaka) (min.)
0 MPa
- Merilno območje (tlaka) (maks.)
25 MPa
- Merilno območje (tlak)
0 MPa do 25 MPa
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
18 - 30 V/DC
- Kontakt
1 odpiralo
1 zapiralo
analogni
IP65/67
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Teža
0.2280 kg
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321290 ifm Electronic senzor tlaka 1 kos PN3071 0 MPa do 25 MPa M12 1 odpiralo, 1 zapiralo, analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321290 ifm Electronic senzor tlaka 1 kos PN3071 0 MPa do 25 MPa M12 1 odpiralo, 1 zapiralo, analogni
Opis
ifm PN3071 Elektronski senzor tlaka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
