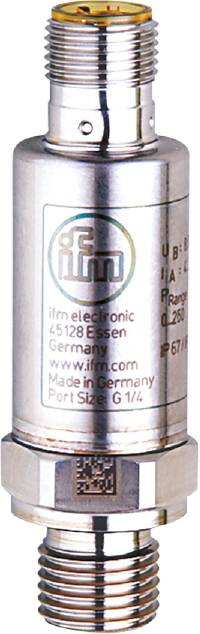

Slika je simbolična
ifm Electronic senzor tlaka 1 kos PT5414 0 MPa do 1.6 MPa M12 analogni
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
nadtlak
Merilno območje (tlaka) (maks.)
1.6 MPa
Maks. obratovalna napetost
36 V/DC
Podatkovni list izdelka (PDF)
Število
Skupaj (229,99 € / Kos)
229,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor tlaka 1 kos PT5414 0 MPa do 1.6 MPa M12 analogni
- Zanesljivo beleženje sistemskega tlaka v industrijskih aplikacijah
- Visoka odpornost na udarce in vibracije
- Zelo dobra ponovljivost in nizko karakteristično odstopanje krivulje
- Pričakovana življenjska doba več kot 60 milijonov tiskalnih ciklov
- Kompaktno in robustno ohišje iz nerjavečega jekla za uporabo v omejenih prostorih za namestitev
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20
- Število analognih izhodov: 1
- Število vhodov in izhodov: Število analognih izhodov: 1
- Tlačna trdnost [MPa]: 4
- Tlačna trdnost [psi]: 580
- Odklon karakteristične krivulje:< ±0,5; (vključno z odmikom vijaka, napakami ničelne točke in razpona, nelinearnostjo, histerezo)
- Odstotek odstopanja linearnosti:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Merilno območje [MPa]: 0...1,6
- Najmanjši porušitveni tlak [MPa]: 45
- Temperatura okolice -1 [°C]: -40...90
- Razpon odstotkov ponovljivosti:< ±0,05; (med temperaturnimi nihanji< 10K)
- Pritezni moment [Nm]: 25...35; (priporočen navor; odvisno od mazanja, tesnila in tlačne obremenitve)
- Uporaba: za industrijsko uporabo
- Izhodni signal: analogni signal
- Čas zakasnitve pripravljenosti [s]:< 0,1
- Delovna napetost [V]: 8,5...36 DC
- Tesnilni procesni priključek: FKM (DIN EN ISO 1179-2)
- Prisoten dušilni element: ni (lahko se naknadno vgradi)
- Vrsta tlaka: relativni tlak
- Tlačna trdnost [bar]: 40
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Skupni rezultati: 1
- Teža [g]: 59.000
- Histerezno odstopanje:< ±0,2
- Odpornost na kratek stik: da
- Temperatura skladiščenja [°C]: -40...100
- Dolgoročna stabilnost:< ±0,1; (na 6 mesecev)
- Največja obremenitev [Ω]: (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 ; @12V max 160 ; @24V max 720
- Mediji: tekoči in plinasti mediji
- Temperatura medija [°C]: -40...90
- Merilno območje [bar]: 0...16
- Merilno območje [psi]: 0...232
- Min. porušitveni tlak [bar]: 450
- Najmanjši porušitveni tlak [psi]: 6525
- Najmanjši cikli tiskanja: 60 milijonov; (pri 1,2-kratnem nazivnem tlaku)
- Min. izolacijska upornost [MΩ]: 100; (500 V DC)
- MTTF: 784
- Procesni priključek: Navojni priključek G 1/4 zunanji navoj (DIN EN ISO 1179-2)
- Stopnja zaščite: IP 67; IP69K
- Zaščitni razred: III
- Koračni odzivni čas analognega izhoda [ms]: 1
- Vtična povezava: Razporeditev nožic: 0180 - Vtična povezava: 1 x M12; Kodiranje: A
- Temperaturni koeficient ničelne točke in razpona:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Odpornost na preobremenitev: da
- Vakuumska trdnost [mbar]: -1000
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4542 (nerjaveče jeklo / 17-4 PH / 630)
- Vrsta izdelka
senzor tlaka
- Vrsta
PT5414
- Priključek
M12
- Izvedba
nadtlak
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Merilno območje (tlaka) (min.)
0 MPa
- Merilno območje (tlaka) (maks.)
1.6 MPa
- Merilno območje (tlak)
0 MPa do 1.6 MPa
- Min. obratovalna napetost
8.5 V/DC
- Maks. obratovalna napetost
36 V/DC
- Obratovalna napetost
8.5 - 36 V/DC
- Kontakt
analogni
IP67/IP69K
- Cevni priključek
G1/4 AG
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Teža
0.0570 kg
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3319529 ifm Electronic senzor tlaka 1 kos PT5414 0 MPa do 1.6 MPa M12 analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3319529 ifm Electronic senzor tlaka 1 kos PT5414 0 MPa do 1.6 MPa M12 analogni
Opis
ifm PT5414 Elektronski senzor tlaka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
